Opis

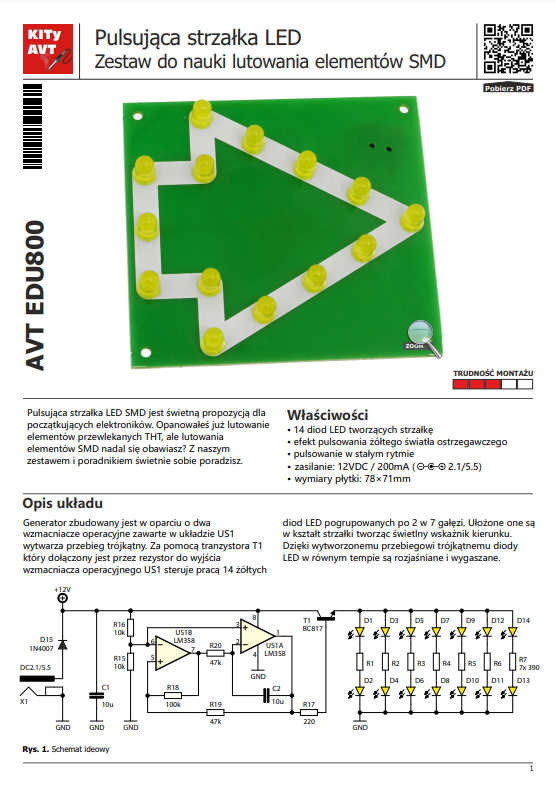

AVTEDU800 Pulsująca strzałka LED

Kompletny zestaw do samodzielnego montażu do nauki lutowania (wymaga lutowania)

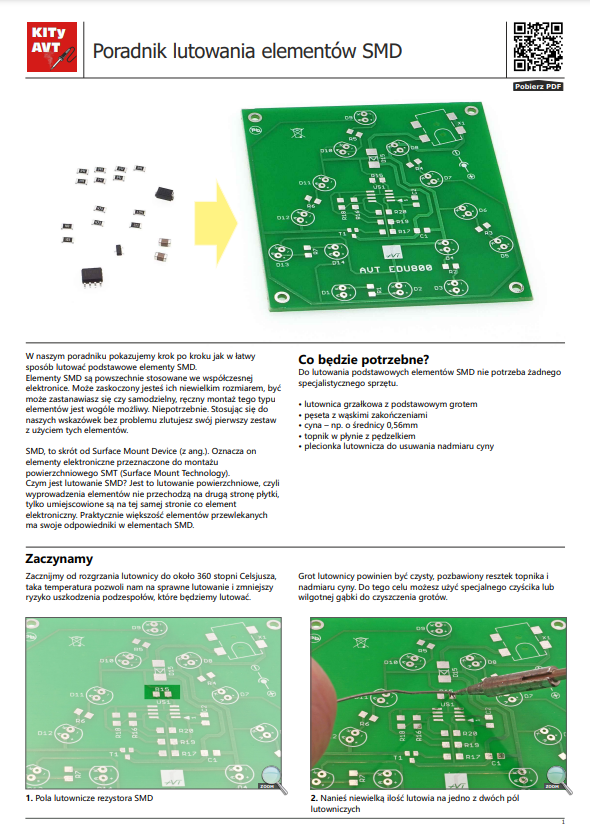

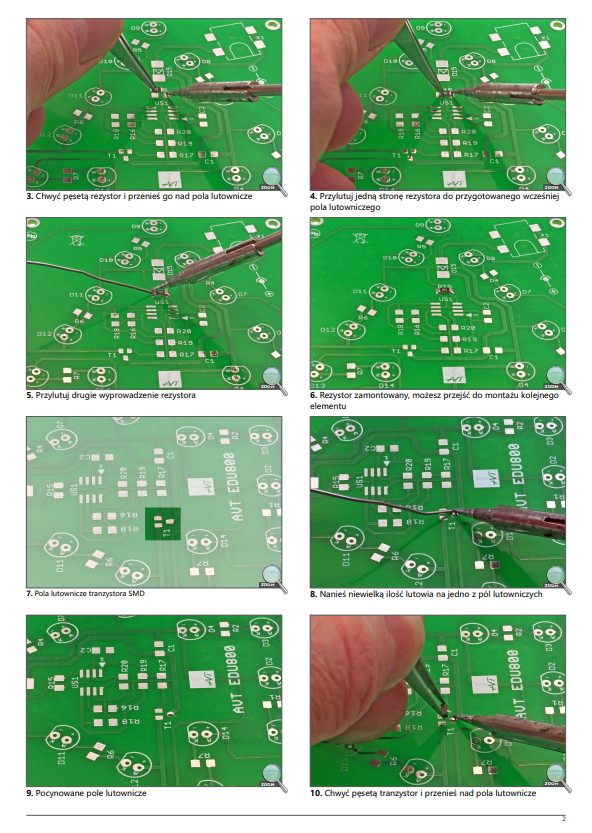

Pulsująca strzałka LED jest świetną propozycją dla początkujących elektroników. Opanowałeś już lutowanie elementów przewlekanych THT, ale lutowania elementów SMD nadal się obawiasz? Z naszym zestawem i poradnikiem świetnie sobie poradzisz.

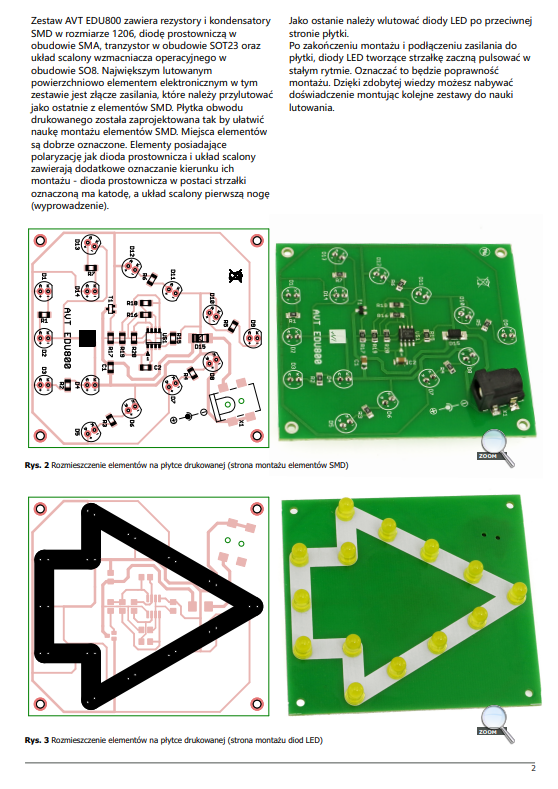

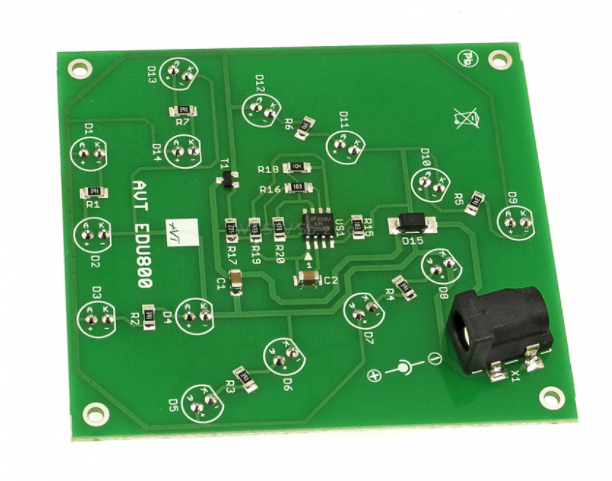

Zestaw AVT EDU800 zawiera rezystory i kondensatory SMD w rozmiarze 1206, diodę prostowniczą w obudowie SMA, tranzystor w obudowie SOT23 oraz układ scalony wzmacniacza operacyjnego w obudowie SO8. Największym lutowanym powierzchniowo elementem elektronicznym w tym zestawie jest złącze zasilania, które należy przylutować jako ostatnie z elementów SMD. Płytka obwodu drukowanego została zaprojektowana tak by ułatwić naukę montażu elementów SMD. Miejsca elementów są dobrze oznaczone. Elementy posiadające polaryzację jak dioda prostownicza i układ scalony zawierają dodatkowe oznaczanie kierunku ich montażu - dioda prostownicza w postaci strzałki oznaczoną ma katodę, a układ scalony pierwszą nogę (wyprowadzenie).

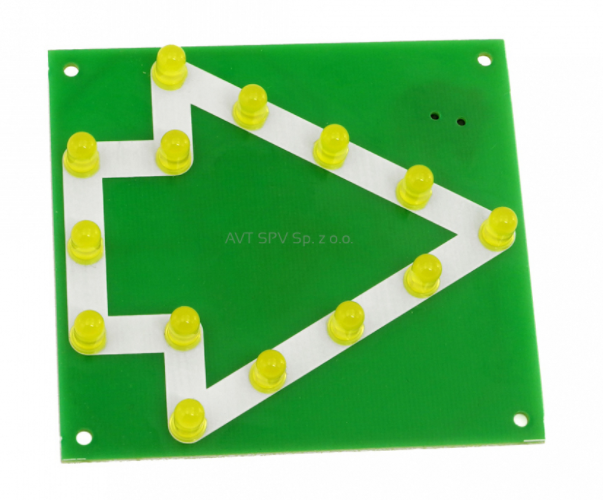

Po montażu i podłączeniu zasilania do płytki, diody LED tworzące strzałkę zaczną pulsować w stałym rytmie. Oznaczać to będzie poprawność montażu. Dzięki zdobytej wiedzy możesz nabywać doświadczenie montując kolejne zestawy do nauki lutowania.

14 diod LED tworzących strzałkę
efekt pulsowania żółtego światła ostrzegawczego
pulsowanie w stałym rytmie
zasilanie: 12VDC / 200mA (gniazdo zasilania 2.1/5.5) - brak zasilacza w zestawie.
wymiary płytki: 78x71mm

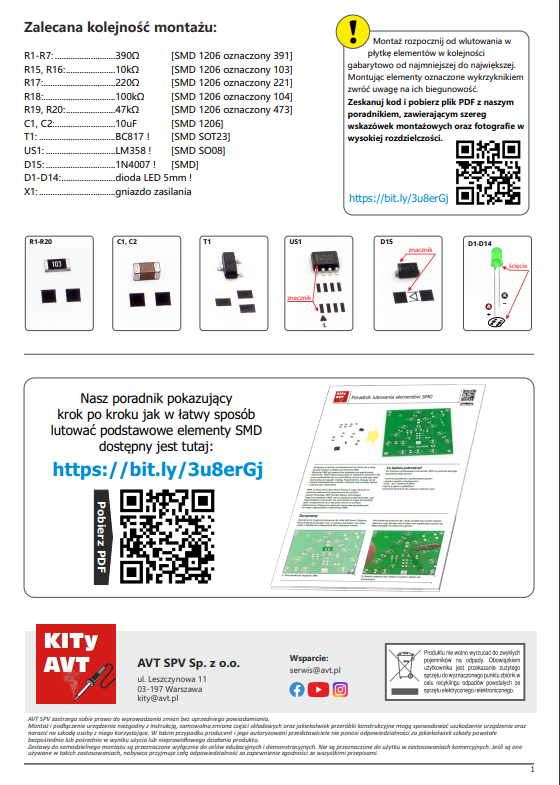

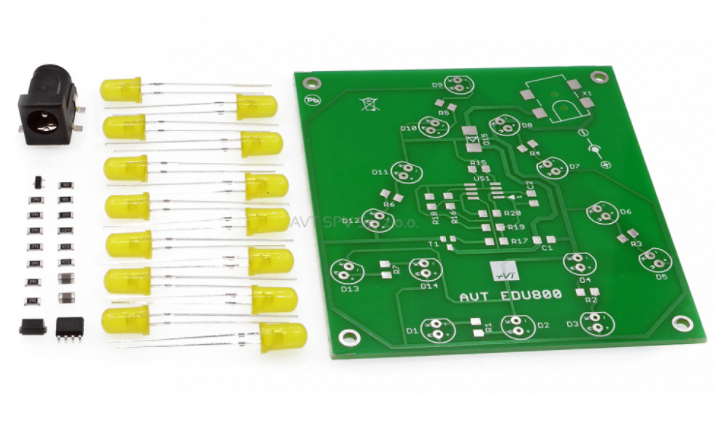

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: BC817 (SMD SOT23), LM358 (SMD SO08), 1N4007 (SMD), LED5Y
Zasilanie: 12VDC / 200mA (gniazdo zasilania 2.1/5.5) - brak zasilacza w zestawie
Wymiary płytki: 71 x 78 mm
