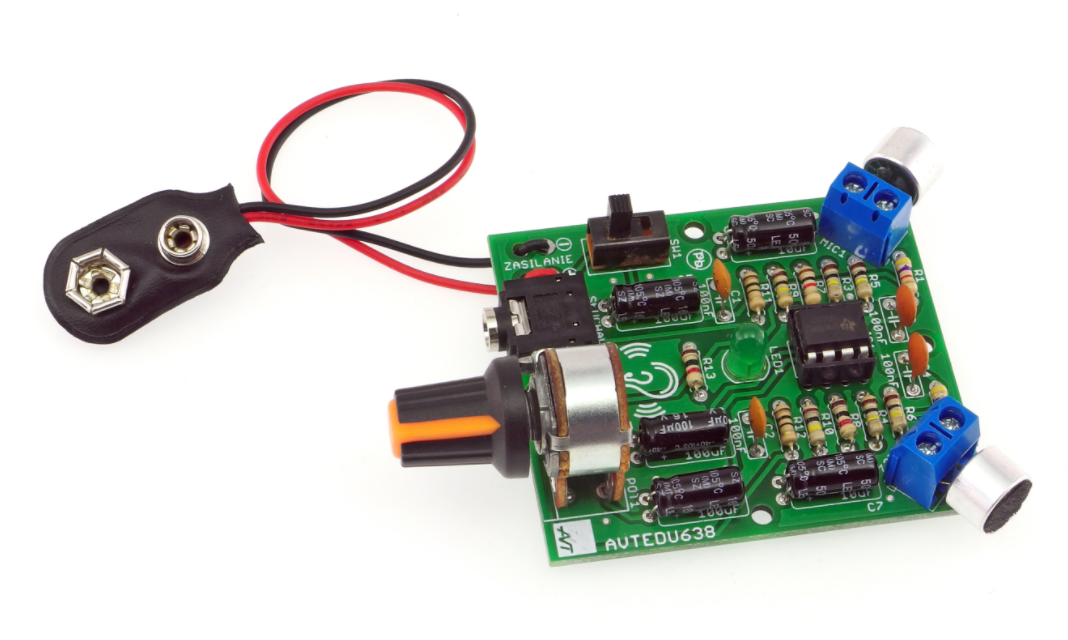

VAVTEDU638 Super ucho (Zestaw do nauki lutowania) AVTEDU638

Zlutuj układ, podłącz słuchawki i usłysz ciche dźwięki wyraźniej

AVT EDU638 Super Ucho to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako stereofoniczny wzmacniacz dźwięków otoczenia — dwa mikrofony odbierają sygnał, układ wzmacnia go za pomocą wzmacniacza NE5532, a odsłuch odbywa się przez słuchawki podłączone do wbudowanego gniazda 3,5 mm. Projekt pozwala eksperymentować ze wzmacnianiem ledwo słyszalnych szelestów, szmerów, szeptów i odgłosów przyrody.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• wzmacniacz cichych dźwięków otoczenia
• system dwukanałowy stereo
• odsłuch na słuchawkach przez wbudowane gniazdo 3,5 mm
• płynna regulacja wzmocnienia
• niskie szumy
• dwa mikrofony elektretowe
• układ wzmacniacza NE5532 w podstawce
• dioda LED sygnalizacyjna
• zasilanie 9 V DC z baterii 6F22
• bateria 6F22 nie jest dołączona do zestawu
• wymiary płytki 51 × 59 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, diody LED, mikrofonów, złączy śrubowych, włącznika, gniazda słuchawkowego, potencjometru podwójnego oraz układu scalonego w podstawce. Po uruchomieniu efekt działania można sprawdzić od razu — słuchawki pozwalają usłyszeć wzmocnione dźwięki odbierane przez mikrofony.

Projekt dobrze pokazuje, jak działa prosty tor audio: mikrofony odbierają dźwięk, wzmacniacz operacyjny zwiększa poziom sygnału, a użytkownik reguluje wzmocnienie potencjometrem. To praktyczne ćwiczenie z elektroniki analogowej i układów audio.

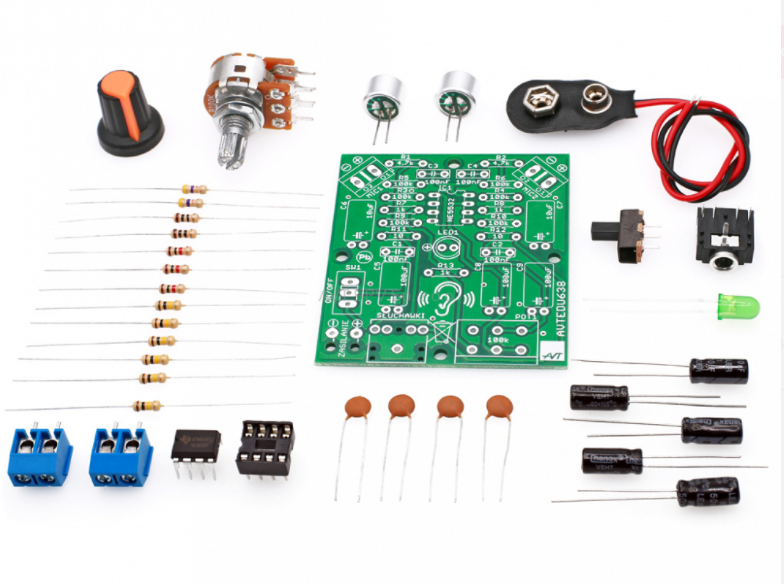

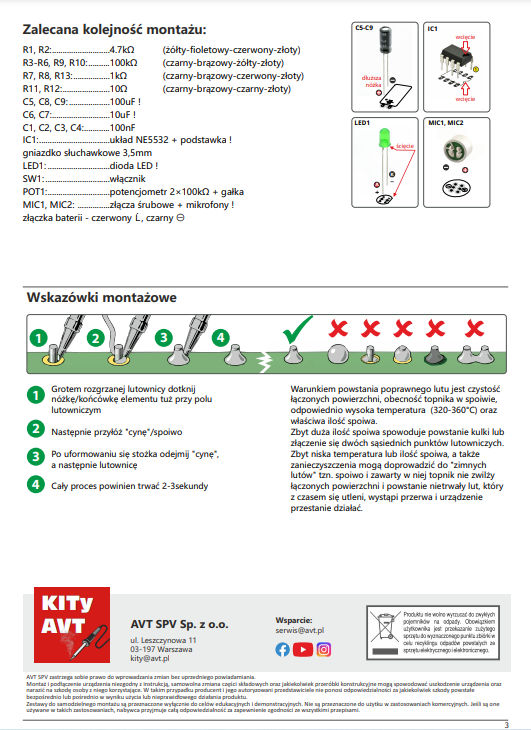

Co znajdziesz w zestawie?

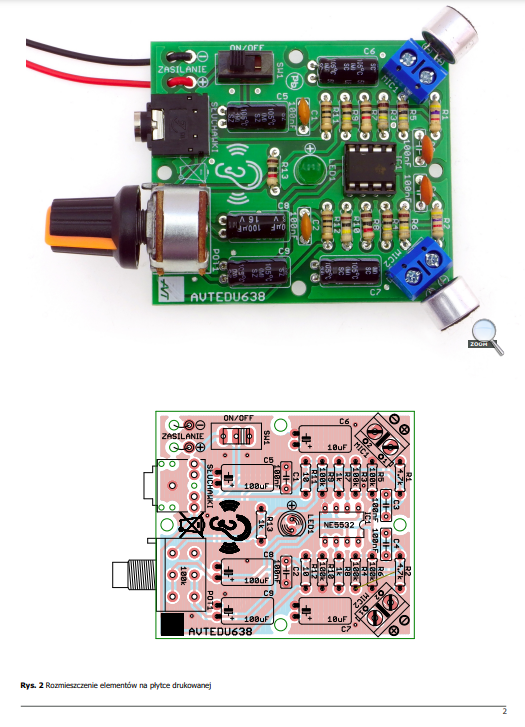

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania układu Super Ucho.

• płytka drukowana PCB 51 × 59 mm
• układ scalony NE5532 z podstawką
• 2 mikrofony
• złącza śrubowe do mikrofonów
• gniazdo słuchawkowe 3,5 mm
• potencjometr 2×100 kΩ z gałką
• dioda LED
• włącznik SW1
• rezystory 4,7 kΩ, 100 kΩ, 1 kΩ i 10 Ω
• kondensatory 100 nF, 10 µF i 100 µF
• złączka baterii 6F22

Co dodatkowo będzie potrzebne?

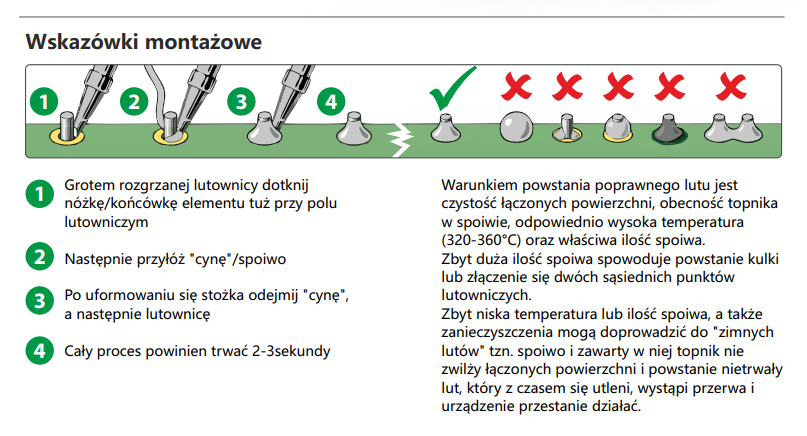

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: bateria 9 V typu 6F22
3. Odsłuch: słuchawki z wtykiem 3,5 mm
4. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia montażu układu audio z mikrofonami, potencjometrem i gniazdem słuchawkowym
• do poznania działania wzmacniacza operacyjnego NE5532
• do eksperymentów ze wzmacnianiem cichych dźwięków i odgłosów przyrody
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako praktyczny projekt edukacyjny z natychmiast słyszalnym efektem po uruchomieniu

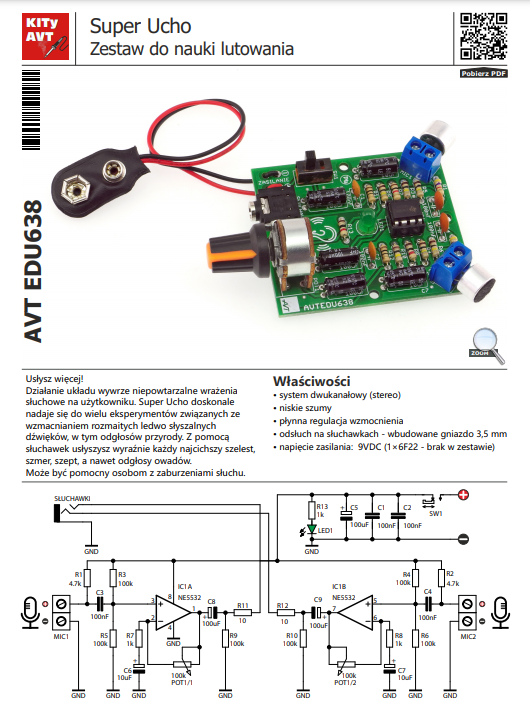

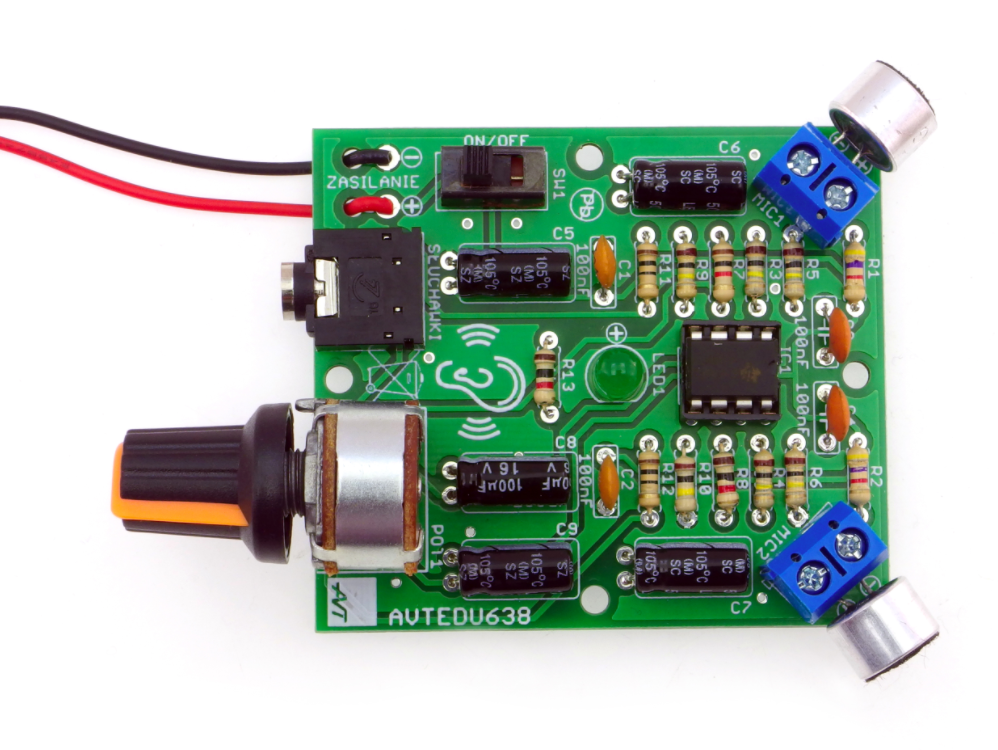

Projekt AVTEDU638 Super Ucho – dwukanałowy wzmacniacz cichych dźwięków

Układ wykorzystuje dwa mikrofony, wzmacniacz operacyjny NE5532 oraz podwójny potencjometr regulacji wzmocnienia. Sygnał z mikrofonów jest wzmacniany w dwóch kanałach, a odsłuch odbywa się przez słuchawki podłączone do gniazda 3,5 mm. Konstrukcja pozwala prowadzić proste eksperymenty z kierunkowym ustawieniem mikrofonów i obserwować, jak zmiana wzmocnienia wpływa na słyszalność cichych dźwięków.

Dlaczego warto wybrać AVT EDU638?

Projekt daje słyszalny i praktyczny efekt po montażu — pozwala wzmacniać ciche dźwięki otoczenia i eksperymentować z odsłuchem stereo na słuchawkach. To dobry zestaw do nauki lutowania THT, poznania działania mikrofonów, wzmacniacza operacyjnego NE5532, potencjometru regulacji wzmocnienia oraz podstaw toru audio. Układ ma charakter edukacyjno-eksperymentalny i nie jest wyrobem medycznym ani zamiennikiem aparatu słuchowego.

Poziom trudności montażu 1/5
