VAVT5658C Automatyczny przełącznik źródeł zasilania (Zestaw zmontowany) AVT5658C
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

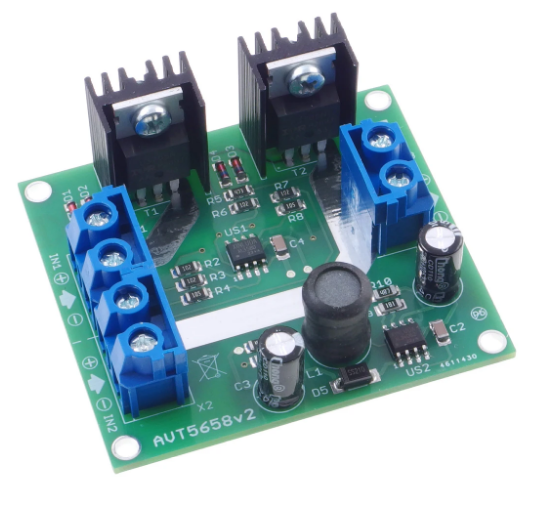

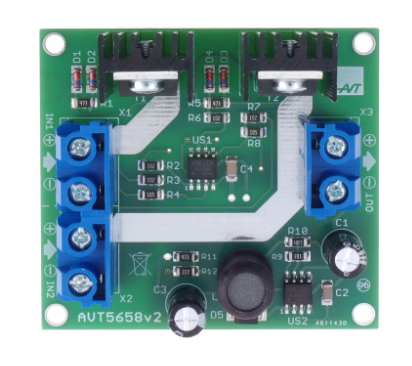

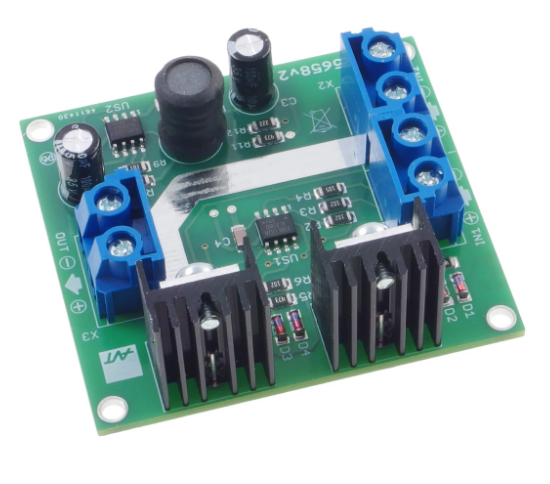

AVT5658C Automatyczny przełącznik źródeł zasilania
Zestaw zmotnowany
Zasilając układ z kilku źródeł (na przykład, stosując zasilanie buforowe) najczęściej trzeba korzystać z tego, które w danej chwili dysponuje najwyższą siłą elektromotoryczną. Zwykły układ z diodami Schottky wprowadza straty energii, zwłaszcza przy dużym prądzie obciążenia. Prezentowany układ wykorzystuje tranzystory MOSFET--N jako elementy przełączające, przez co straty energii są redukowane do minimum.
Działanie opisywanego przełącznika polega na tym, że w czasie rzeczywistym porównuje on dwa źródła napięcia i wybiera te, które cechuje się wyższym napięciem.
Zakres akceptowalnych napięć wejściowych, podawanych na zaciski złącz J1 i J2 wynosi 5…16V. Zakres ten czyni układ idealnym do współpracy z akumulatorami 6 V i 12 V oraz z urządzeniami zasilanymi z USB (5 V).
Układ zmontowany i uruchomiony.
Półprzewodniki: : LM358 (SO8), MC34063A (SO8), IRL3705N (TO220), BYS11-90, dioda Zenera 12 V (mini MELF)
Zasilanie:

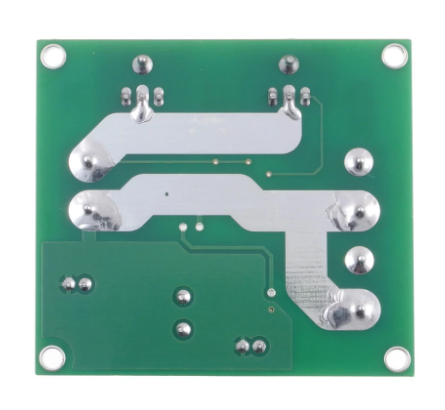

Wymiary płytki: 45 x 55 mm
Uwagi:
