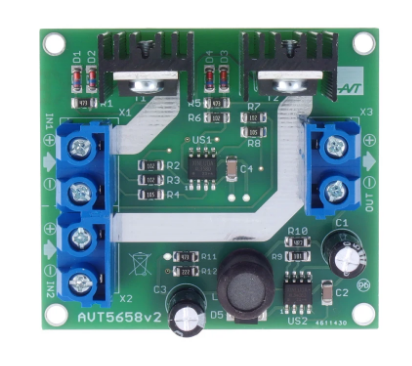

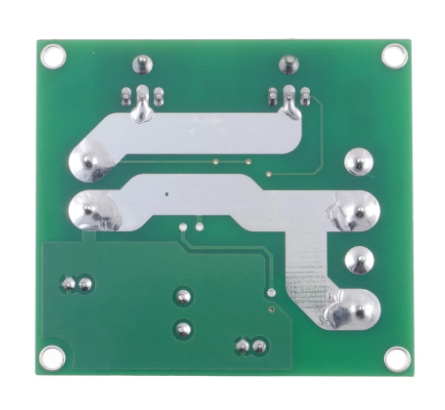

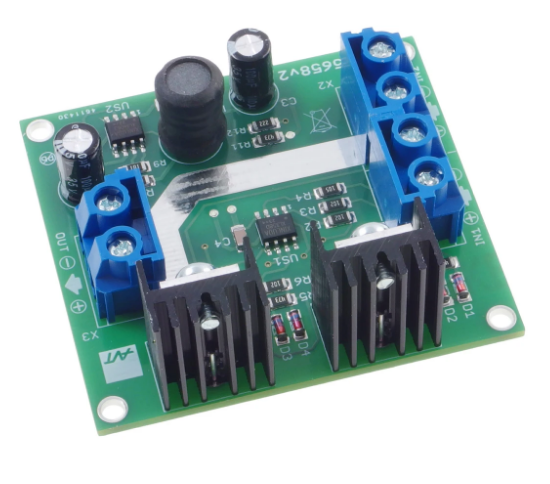

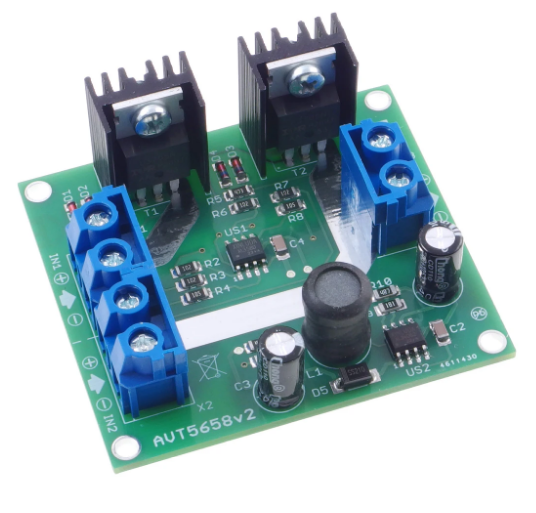

AVT5658B Automatyczny przełącznik źródeł zasilania

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Zasilając układ z kilku źródeł (na przykład, stosując zasilanie buforowe) najczęściej trzeba korzystać z tego, które w danej chwili dysponuje najwyższą siłą elektromotoryczną. Zwykły układ z diodami Schottky wprowadza straty energii, zwłaszcza przy dużym prądzie obciążenia. Prezentowany układ wykorzystuje tranzystory MOSFET--N jako elementy przełączające, przez co straty energii są redukowane do minimum. Działanie opisywanego przełącznika polega na tym, że w czasie rzeczywistym porównuje on dwa źródła napięcia i wybiera te, które cechuje się wyższym napięciem.
Zakres akceptowalnych napięć wejściowych, podawanych na zaciski złącz J1 i J2 wynosi 5…16V. Zakres ten czyni układ idealnym do współpracy z akumulatorami 6 V i 12 V oraz z urządzeniami zasilanymi z USB (5 V).

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: : LM358 (SO8), MC34063A (SO8), IRL3705N (TO220), BYS11-90, dioda Zenera 12 V (mini MELF)
Zasilanie: 5…16V
Maksymalne obciążenie: 6A
Wymiary płytki: 52 x 59 mm

Zawartość zestawu zależy od wersji!

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B
