VAVT5589B 4-kanałowy termostat z alarmem (Zestaw do lutowania)

AVT5589B 4-kanałowy termostat z alarmem

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Układ służy do utrzymywania oraz monitorowania temperatury w czterech punktach. Dzięki temu, że temperatura załączenia i wyłączenia przekaźników jest ustawiana niezależnie, uzyskano praktycznie nieograniczoną możliwość aplikacji. Termostat może pracować zarówno w trybie grzania jak i chłodzenia z niemal dowolną szerokością pętli histerezy. Dodatkowo, użytkownik ma możliwość ustawienia oddzielnie dla każdego czujnika temperatury alarmowej, której przekroczenie będzie sygnalizowane brzęczykiem.

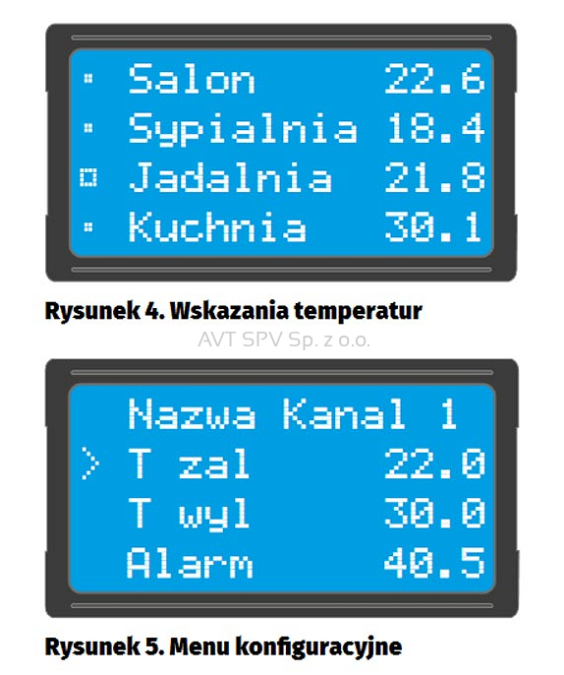

Aby jeszcze bardziej uatrakcyjnić funkcjonalność termostatu, użytkownik ma możliwość przypisania indywidualnej nazwy dla każdego z czterech punktów pomiarowych.

Wybrane parametry:

• 4 kanały pomiarowe
• zakres pomiaru i regulacji temperatury: -55°C...+125°C z krokiem 0.1°C
• 4 niezależne wyjścia sterujące
• obciążalność styków przekaźników: 4×1 A/230 VAC
• niezależne ustawiana temperatura załączenia i wyłączenia każdego przekaźnika
• niezależne ustawiana temperatura alarmowa dla każdego z 4 kanałów
• praca z czujnikami DS18B20
• nie wymaga kalibracji

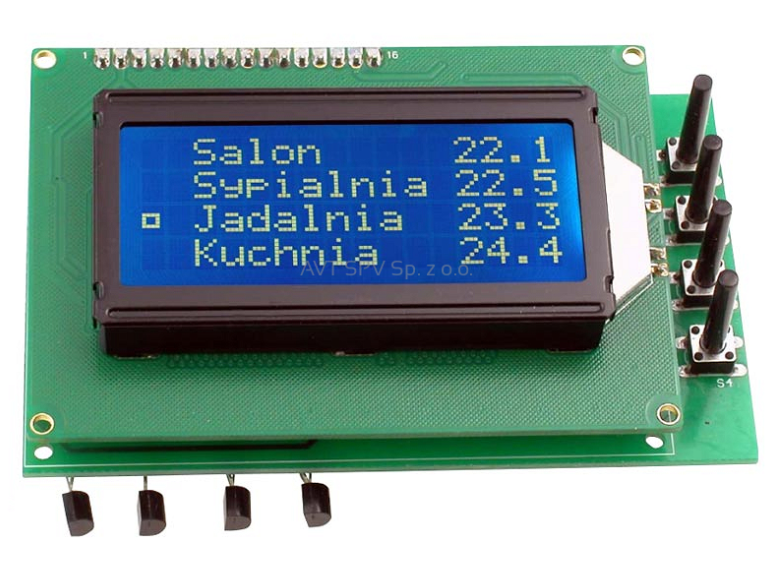

• pole odczytowe: wyświetlacz LCD 4×16
• zasilanie: 9...16 VDC/0.2 A
• dwustronna płytka drukowana
• wymiary płytki: 100×62mm

W zestawie płytka drukowana, zaprogramowany układ, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: 1N4007, ATmega8 (zaprogramowany), 7805, ULN2003A, BC557
Zasilanie: 9...16 VDC/0.2 A
Wymiary płytki: 62 x 100 mm
Uwagi:

Zawartość zestawu zależy od wersji!

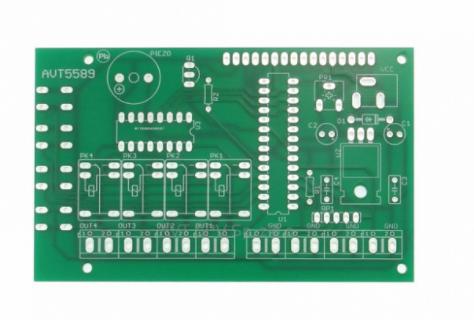

[A] płytka PCB i dokumentacja
[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B

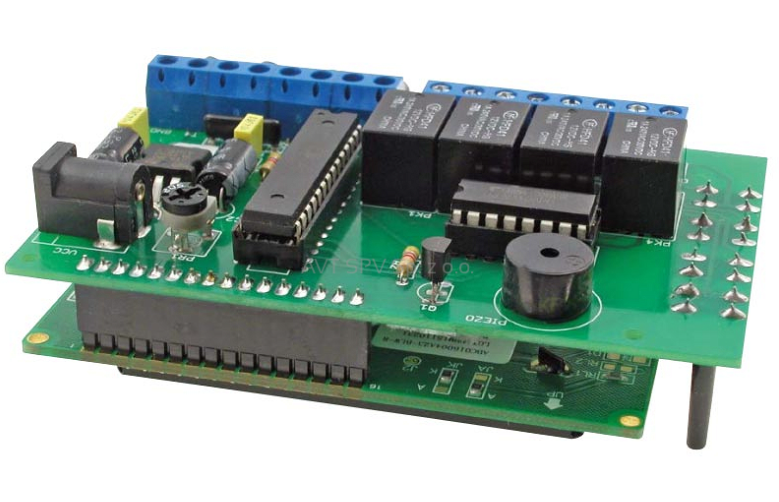

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].
