VAVT2392B Wzmacniacz mikrofonowy SMD TOP-Q (Zestaw do montażu)
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
AVT2392B Wzmacniacz mikrofonowy SMD TOP-Q
Zestaw do samodzielnego montażu (wymaga lutowania)
Jest to uniwersalny przedwzmacniacz wszelkich sygnałów zmiennych o częstotliwościach 20Hz...100kHz. Przede wszystkim będzie stosowany jako przedwzmacniacz mikrofonowy.
Układ może współpracować z mikrofonami:
- dynamicznymi
- elektretowymi dwukońcówkowymi
- elektretowymi trzykońcówkowymi
- pojemnościowymi.
Zastosowanie miniaturowych elementów powoduje, że, układ zmontowany na maleńkiej płytce może zostać wbudowany w praktycznie każde urządzenie audio lub stać się częścią dowolnej nowej konstrukcji.
Rekomendacje: Urządzenie szczególnie polecane elektroakustykom, muzykom oraz konstruktorom sprzętu audio.
Wybrane parametry:
- niskie szumy
- wzmocnienie regulowane w zakresie 1x...80x
- wielka rezystancja wejściowa, powyżej 1Mom
- rezystancja wyjściowa poniżej 1oma
- zasilanie pojedynczym napięciem 6...15V
- pobór prądu poniżej 5mA
Półprzewodniki: TL072 SMD
Zasilanie:
Wymiary płytek: 21 x 37 mm; 21 x 37 mm
Uwagi: W zestawie dwie płytki i dwa komplety elementów.
Zawartość zestawu zależy od wersji!

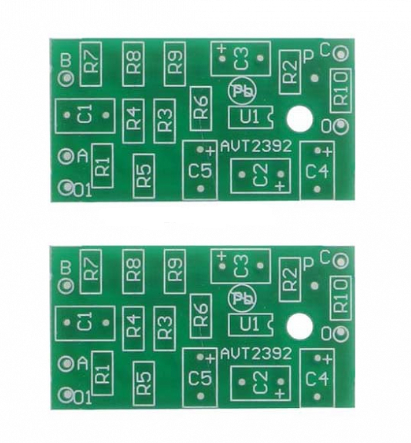

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

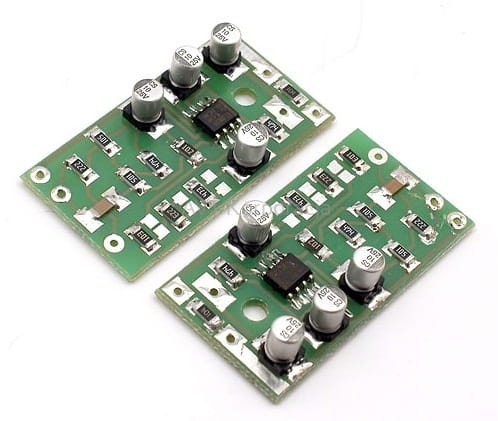

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].
