VAVT1474B Generator fali prostokątnej (Zestaw do montażu)

AVT1474C Generator fali prostokątnej (Zestaw zmontowany)

Dostępność: 0

Cena: 27,50 zł

Cena regularna:

27.50

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT1474B

Opis

AVT1474B Generator fali prostokątnej

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Układ generuje fale prostokątną, której częstotliwość ustalana jest w ośmiu podzakresach. ‘Sercem’ generatora jest scalony multiwibrator NE555, zastosowany w swojej podstawowej aplikacji. Dołączone do niego elementy zewnętrzne umożliwiają (oprócz zmiany częstotliwości) regulację współczynnika wypełnienia oraz poziom napięcia wyjściowego.

Układ jest bardzo przydatny w pracowni każdego elektronika. Ze względu na prostotę nadaje się do zmontowania zwłaszcza początkującym hobbistom.

Urządzenie szczególnie polecane w pracowniach konstrukcyjnych, serwisie i wszystkim początkującym elektronikom

Wybrane parametry:

sygnał wyjściowy – fala prostokątna 1Hz-200kHz
regulacja częstotliwości w ośmiu podzakresach
płynna regulacja współczynnika wypełnienia
płynna regulacja poziomu napięcia wyjściowego
zasilanie – 5-15 Vdc

W zestawie płytka drukowana, komplet elementów oraz dokumentacja.

Półprzewodniki: NE555, 1N4148
Zasilanie: 5-15Vdc
Wymiary płytki: 39 x 82 mm
Uwagi:

Zawartość zestawu zależy od wersji!

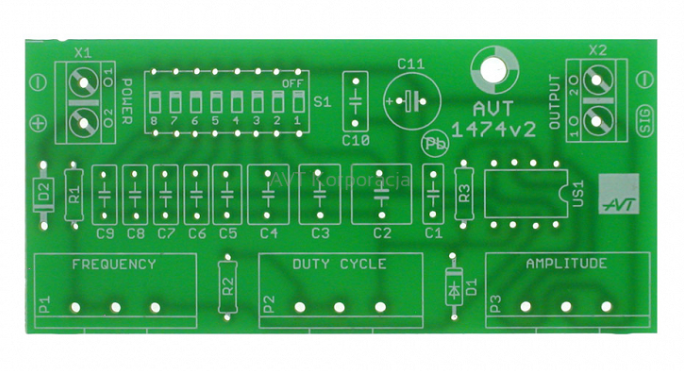

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

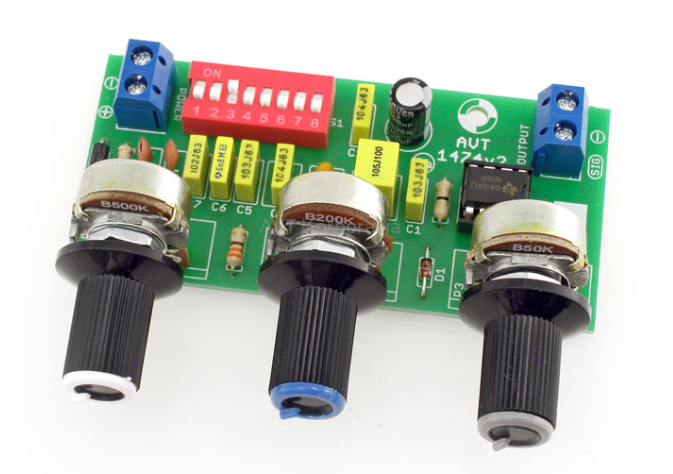

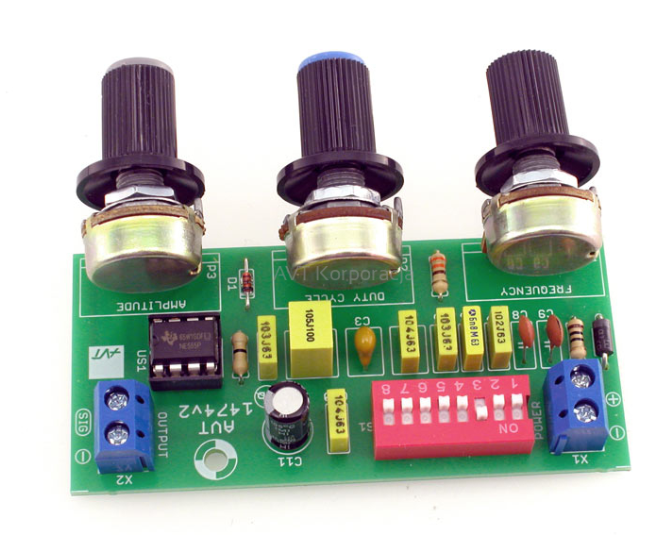

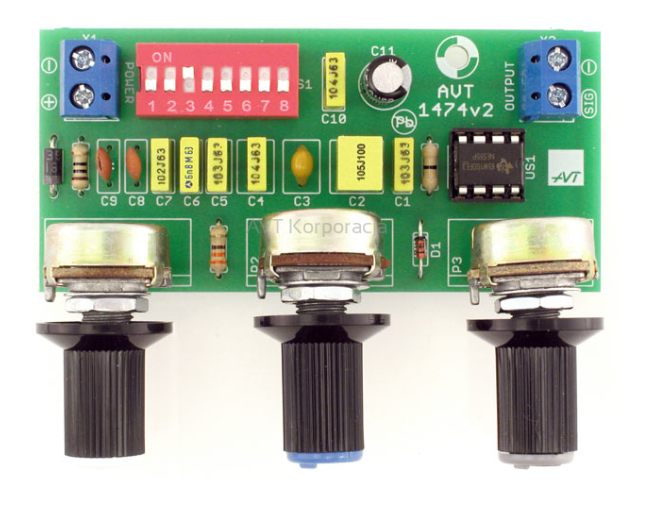

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].

Pliki do pobrania:

Instrukcja
