VAVT1460C Włącznik zmierzchowy (Zestaw zmontowany)

Dostępność:

Wysyłka: z magazynu

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 24,00 zł

Cena regularna:

24.00

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT1460C

Opis

AVT1460C Włącznik zmierzchowy

Zestaw zmontowany

Typowym zastosowaniem proponowanego układu jest oświetlenie ogrodu lub podwórka zabudowań gospodarczych. Funkcja wyłącznika zmierzchowego zrealizowana jest w oparciu o popularny układ TL081 (wzmacniacz operacyjny). Porównuje on napięcie z dzielnika zbudowanego z wykorzystaniem fotorezystora z napięciem odniesienia. Zmiana intensywności oświetlenia (a konkretnie jego obniżenie) powoduje załączenie przekaźnika wyjściowego i zasilenie dołączonego za jego pośrednictwem odbiornika – latarni.

Urządzenie szczególnie polecane tam gdzie konieczne jest stosowanie nocnego oświetlenia terenu.

Wybrane parametry:
- czujnik oświetlenia - fotorezystor
- płynna regulacja progu zadziałania (czułości)
- histereza zadziałania eliminująca oscylacje gdy oświetlenie jest na granicy zadziałania
- sygnalizacja pracy – dioda LED
- element wykonawczy - przekaźnik
- obciążenie styków 8A/230Vac
- zasilanie – 12-15Vdc

Układ zmontowany i uruchomiony.

Półprzewodniki: TL081, 1N4007, BC557, 1N4148, LED
Zasilanie: 12-15Vdc
Wymiary płytki: 37 x 57 mm
Uwagi:

Zawartość zestawu zależy od wersji!

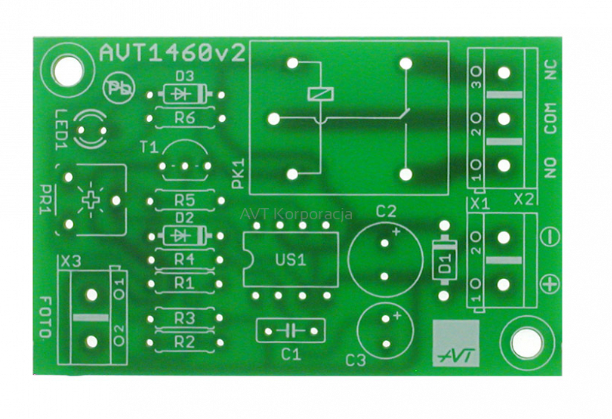

[A] płytka PCB i dokumentacja

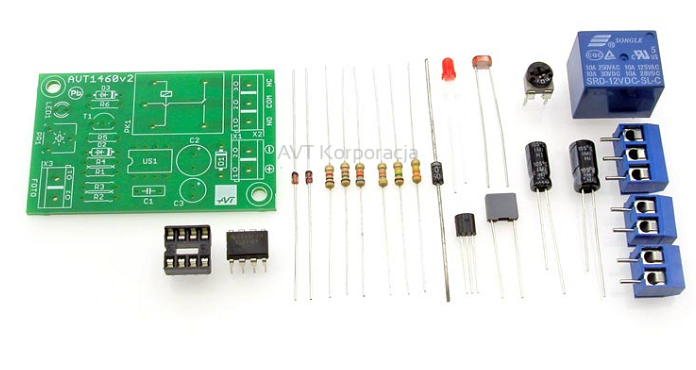

[B] komplet elementów wymieniony w dokumentacji, płytka PCB

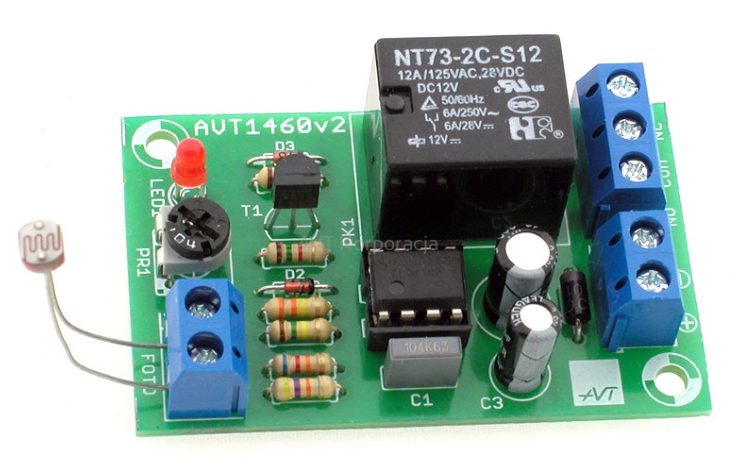

[C] zmontowany i uruchomiony zestaw B
