AVT1460B Włącznik zmierzchowy

Zestaw do samodzielnego montażu (wymaga lutowania)

Typowym zastosowaniem proponowanego układu jest oświetlenie ogrodu lub podwórka zabudowań gospodarczych. Funkcja wyłącznika zmierzchowego zrealizowana jest w oparciu o popularny układ TL081 (wzmacniacz operacyjny). Porównuje on napięcie z dzielnika zbudowanego z wykorzystaniem fotorezystora z napięciem odniesienia. Zmiana intensywności oświetlenia (a konkretnie jego obniżenie) powoduje załączenie przekaźnika wyjściowego i zasilenie dołączonego za jego pośrednictwem odbiornika – latarni.

Urządzenie szczególnie polecane tam gdzie konieczne jest stosowanie nocnego oświetlenia terenu.

Wybrane parametry:

czujnik oświetlenia - fotorezystor
płynna regulacja progu zadziałania (czułości)
histereza zadziałania eliminująca oscylacje gdy oświetlenie jest na granicy zadziałania
sygnalizacja pracy – dioda LED
element wykonawczy - przekaźnik
obciążenie styków 8A/230Vac
zasilanie – 12-15Vdc

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: TL081, 1N4007, BC557, 1N4148, LED
Zasilanie: 12-15Vdc
Wymiary płytki: 37 x 57 mm
Uwagi:

Zawartość zestawu zależy od wersji!

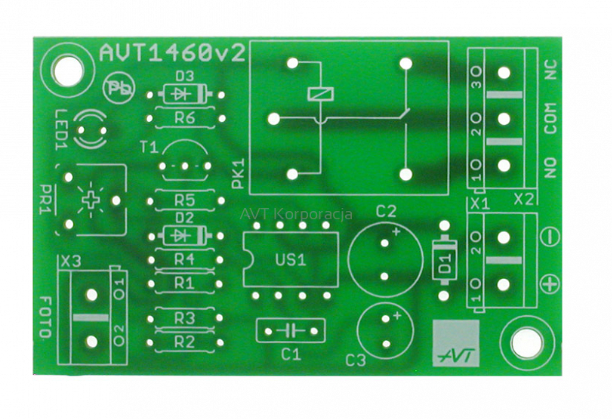

[A] płytka PCB i dokumentacja

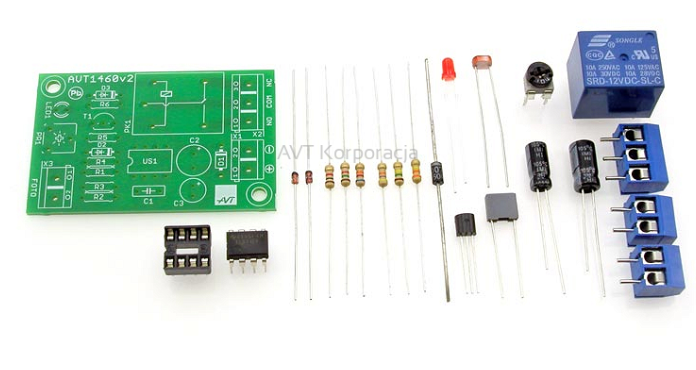

[B] komplet elementów wymieniony w dokumentacji, płytka PCB

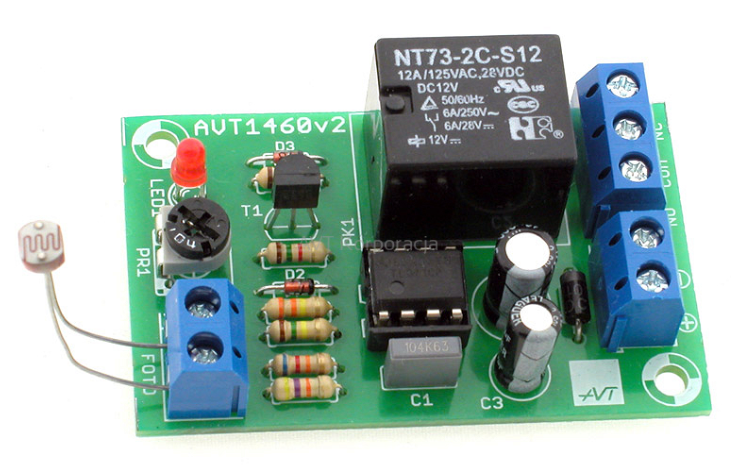

[C] zmontowany i uruchomiony zestaw B
