Opis

AVT1024C Wzmacniacz słuchawkowy AB 17Hz - 23kHz

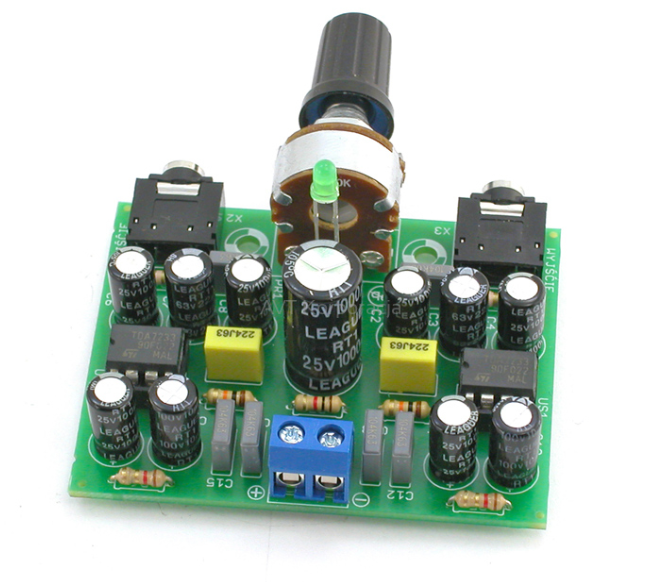

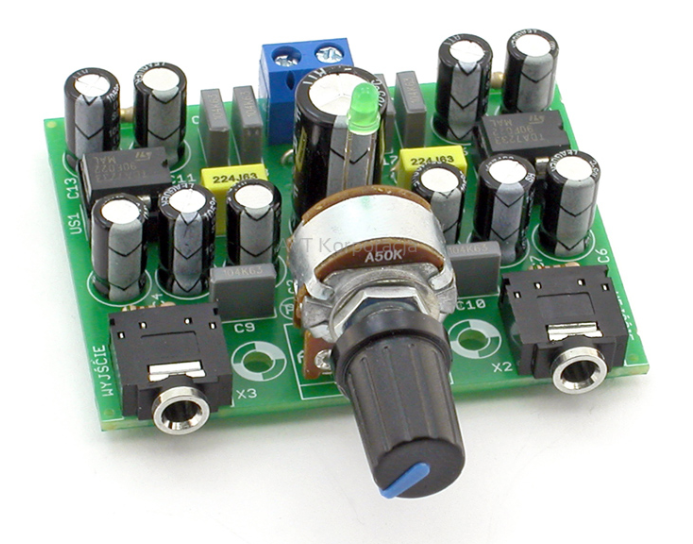

Zestaw zmontowany (zlutowany)

Nowa wersja wzmacniacza słuchawkowego AVT1024. O jego uniwersalności, wyjątkowej prostocie i świetnej jakości świadczy fakt, że zestaw ten jest w ofercie AVT od 1994r.

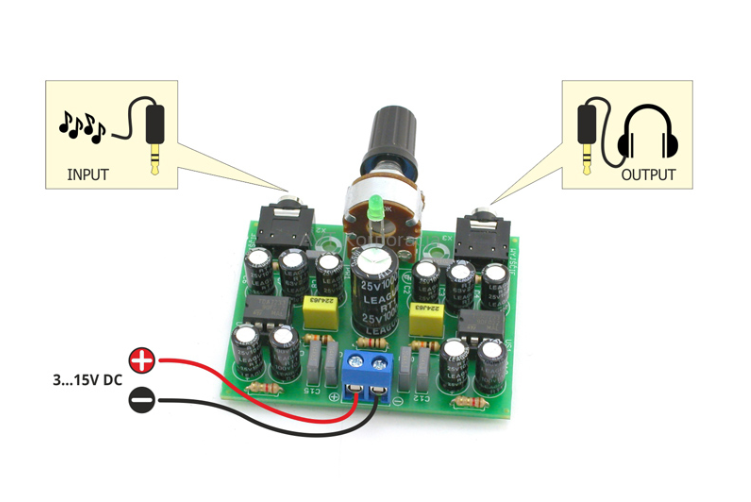

Dwukanałowa końcówka mocy opiera swą budowę na wzmacniaczach TDA7233. Do poprawnej pracy, wymagana jest minimalna ilość elementów, co czyni ten projekt bardzo prostym. Do złącza wyjściowego minijack stereo dołączamy słuchawki o impedancji większej niż 2Ω. Najlepsze wyniki osiąga się ze słuchawkami o impedancji 32Ω.

Wybrane parametry:

klasa pracy końcówki mocy: AB
moc wyjściowa(Rl=32Ω, Ucc=12V): 800mW
poziom zniekształceń nieliniowych: poniżej 0,3%
pasmo przenoszenia 17Hz ÷ 23kHz
dopuszczalny zakres napięć zasilania: 3 ÷ 15VDC
pobór prądu w stanie spoczynku (na kanał): ok. 6mA

Układ zmontowany i uruchomiony.

Półprzewodniki: 1N4007, TDA7233, dioda LED
Zasilanie: 3 ÷ 15VDC
Wymiary płytki: 49 x 61 mm
Uwagi: Obudowa nie wchodzi w skład zestawu.

Zawartość zestawu zależy od wersji!

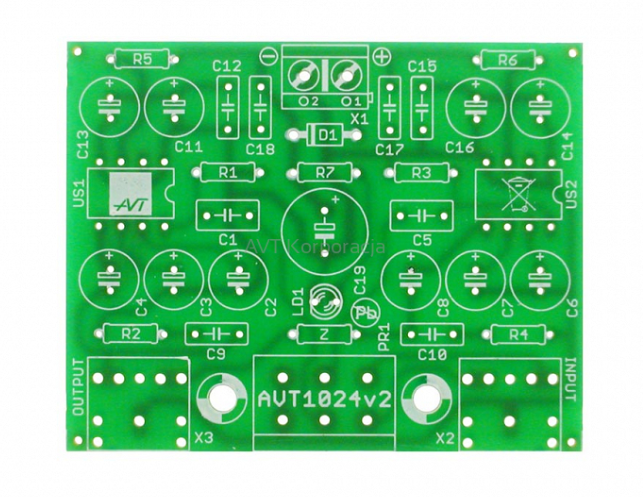

[A] płytka PCB i dokumentacja

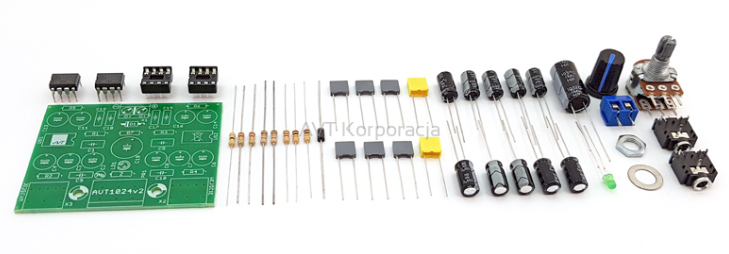

[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B
