Opis

AVT1024B Wzmacniacz słuchawkowy AB 17Hz - 23kHz

Zestaw do samodzielnego montażu (wymaga lutowania)

Nowa wersja wzmacniacza słuchawkowego AVT1024. O jego uniwersalności, wyjątkowej prostocie i świetnej jakości świadczy fakt, że zestaw ten jest w ofercie AVT od 1994r.

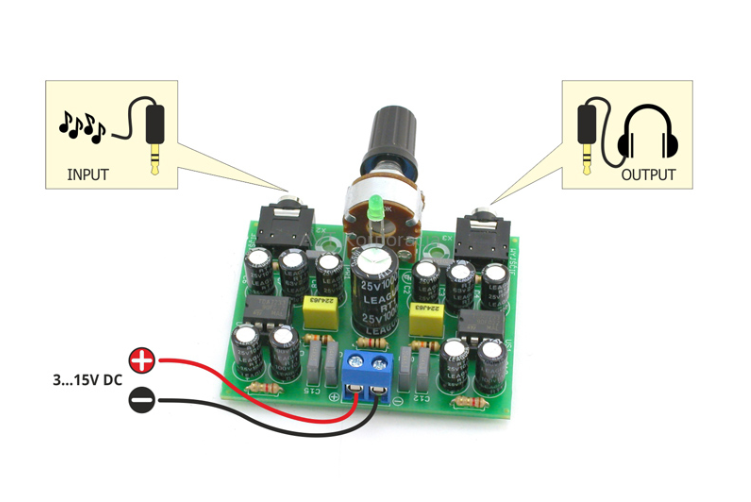

Dwukanałowa końcówka mocy opiera swą budowę na wzmacniaczach TDA7233. Do poprawnej pracy, wymagana jest minimalna ilość elementów, co czyni ten projekt bardzo prostym. Do złącza wyjściowego minijack stereo dołączamy słuchawki o impedancji większej niż 2Ω. Najlepsze wyniki osiąga się ze słuchawkami o impedancji 32Ω.

Wybrane parametry:

klasa pracy końcówki mocy: AB
moc wyjściowa(Rl=32Ω, Ucc=12V): 800mW
poziom zniekształceń nieliniowych: poniżej 0,3%
pasmo przenoszenia 17Hz ÷ 23kHz
dopuszczalny zakres napięć zasilania: 3 ÷ 15VDC
pobór prądu w stanie spoczynku (na kanał): ok. 6mA

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: 1N4007, TDA7233, dioda LED
Zasilanie: 3 ÷ 15VDC
Wymiary płytki: 49 x 61 mm
Uwagi: Obudowa nie wchodzi w skład zestawu.

Zawartość zestawu zależy od wersji!

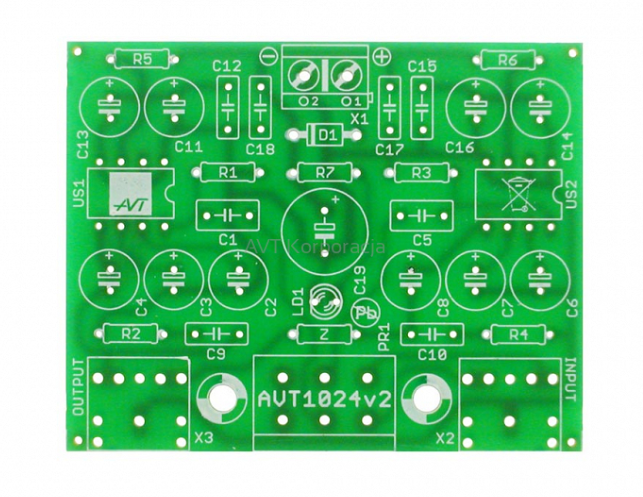

[A] płytka PCB i dokumentacja

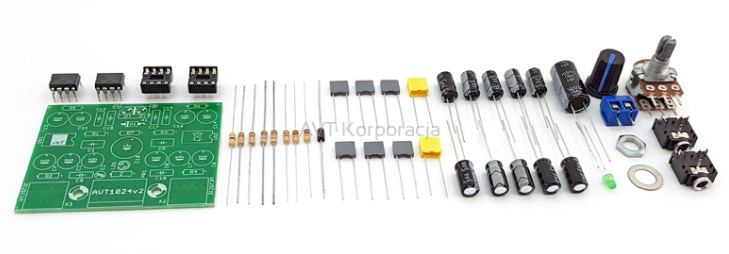

[B] komplet elementów wymieniony w dokumentacji, płytka PCB

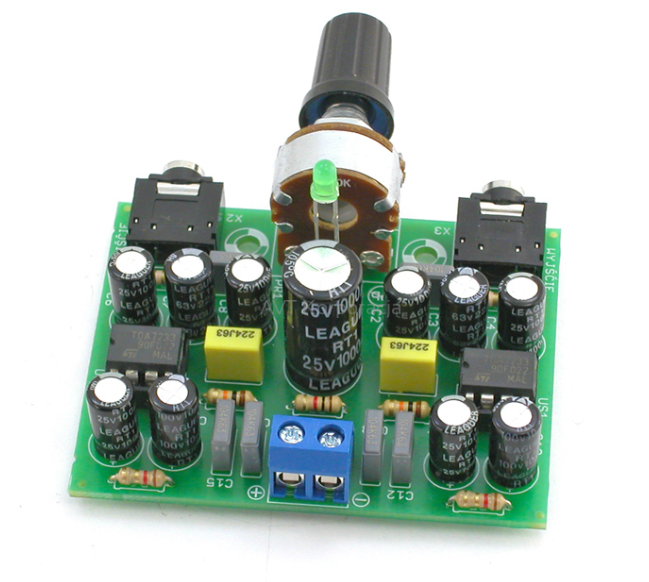

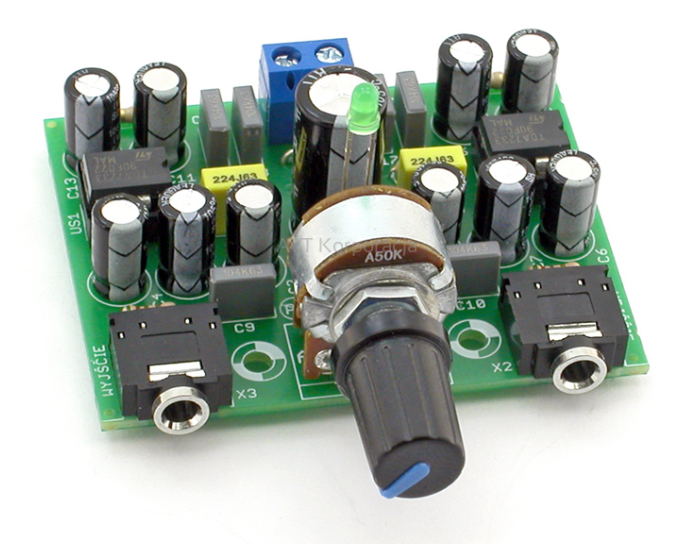

[C] zmontowany i uruchomiony zestaw B
