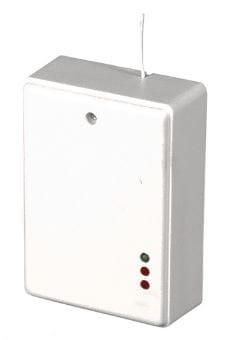

ZSKEE-KO2 Odbiornik, superheterodynowy - 2 kanały [kod zmienny] zasięg 100/500m (zasięg zależy od użytego pilota)

ZSKEE-KO2 Odbiornik, superheterodynowy - 2 kanały [kod zmienny] zasięg 100/500m (zasięg zależy od użytego pilota)

• 2-kanałowy
• moduł odbiorczy: heterodyna H1
• kod zmienny
• pojemność pamięci: 113 pilotów
• 433,92Mhz
• czułość: -100dBm
• napięcia zasilania: znamionowe: 12V DC; maksymalne: 10-15V DC
• ilość przekaźników: 2
• pobór prądu: spoczynkowy 17mA; maksymalny 60mA
• obciążalność: wyjście przekaźnikowe: 30V DC / 1A; wyjście tranzystorowe: 12V DC / 0,5A; wyjście sabotażowe: 12V DC / 50mA
• tryb pracy przekaźnika: mono lub bistabilny
• zakres temperatury pracy: 0 ~ 40°C
• wymiary: 48 x 68 x 25mm

Odbiornik ZSKEE-K02 współpracuje z dowolnym typem nadajnika produkcji firmy Gorke (wyjątkiem jest nadajnik radiopowiadamiania z kontrolą łącza typu NRP102K). Zestawy zbudowane w oparciu o RSUK02 osiągają zasięg od 100 do 500m (w zależności od zastosowanego pilota).

Zasięgi:

100m - piloty PUK 101, PUK 102, PUK 104, PUK 112-1, PUK 112-2
200m - przycisk hermetyczny PNH 201
300m - pilot PUK 303
500m - piloty RNB 101, RNB 101S, nadajnik stacjonarny NRP 102, NRP 102W

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot "widzą się"). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20%, cegły o 20-40%, betonu zbrojonego o 40-80%. Przy dużej ilości przeszkód zalecane jest stosowanie retransmiterów lub pilotów dużej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC 201, który pozwala na ominięcie tego typu przeszkód.

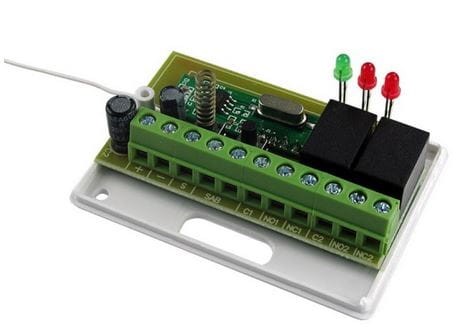

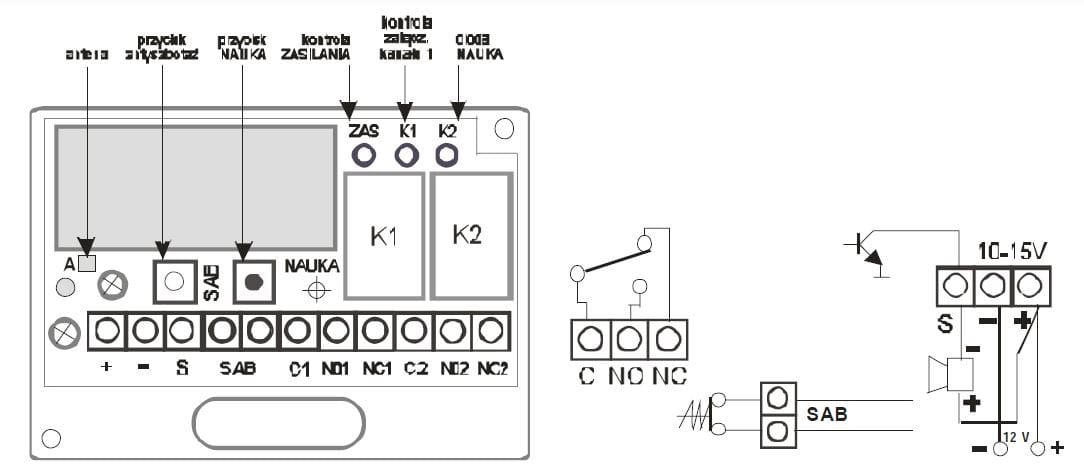

Przeznaczenie elementów odbiornika

dioda kontroli ZASILANIA (zielona ZAS) - wskazuje doprowadzenie zasilania do odbiornika
dioda kontroli KANAŁU 1 (czerwona K1) - sygnalizuje stan załączenia przekaźnika 1
dioda K2 (czerwona) - sygnalizuje stan załączenia przekaźnika 2, a w czasie "nauki" sygnalizuje czynność programowania
przycisk NAUKA - uruchamia procedury programowania
ANTYSABOTAŻ - umożliwia podłączenie urządzenia do linii antysabotażowej
WYJŚCIE S - stosowane jest do podłączenia sygnalizatora akustycznego, który krótkimi sygnałami informuje o tym czy przekaźnik jest załączany czy wyłączany np. przy otwieraniu ścieżki dostępu do szyfratora, czy uzbrajaniu prostego obwodu alarmowego. Przy załączeniu przekaźnika na wyjściu S pojawia się jeden krótki sygnał, a przy wyłączeniu dwa. Wyjście to można obciążyć max 12V DC / 0,5A, co w zupełności wystarcza nawet przy stosowaniu syren o wysokim poziomie głośności. Zacisk dodatni sygnalizatora należy podłączyć do +12V, a zacisk ujemny sygnalizatora do wyjścia S na listwie zaciskowej.
