ZSKEE-2-600 Zdalne sterowanie 2 kanałowe [kod zmienny] zasięg 600m

ZSKEE-2-600 Zdalne sterowanie 2 kanałowe [kod zmienny] zasięg 600m

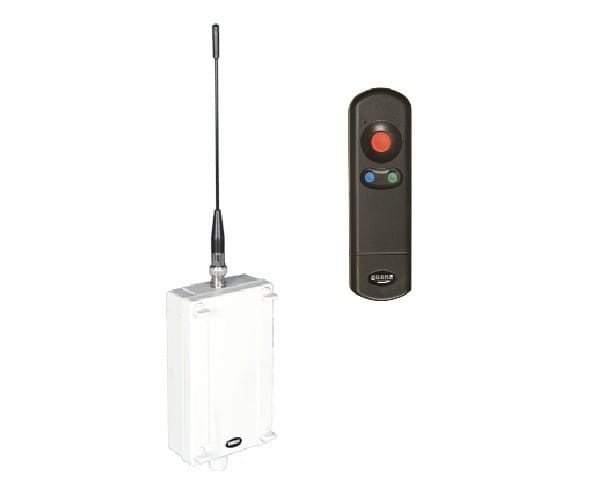

• zestaw zawiera: 2 kanałowy odbiornik typ OPC oraz 3 klawiszowy pilot typ PUK 303
• klasa C
• zasięg 600 metrów
• kod zmienny
• częstotliwość 433,92 MHz

ZASTOSOWANIE: przesyłanie sygnałów na znaczne odległości, korzystanie z systemów radiowych w środowisku dużych zakłóceń elektromagnetycznych lub znacznych przeszkód (grube ściany, instalacje podziemne itp). W systemach alarmowych jako sterowanie np. czuwaniem stref, blokowanie stref lub czujników, przycisk antynapadowy, sterowanie szeroką gamą urządzeń np.: bramy wjazdowe i garażowe, szlabany, zamki elektromagnetyczne, rolety i żaluzje, oświetlenie, pompy, klimatyzacja i inne.

Odbiornik superheterodynowy wykazuje się dużą odpornością na zakłócenia elektromagnetyczne oraz dużą czułością odbioru fali radiowej co gwarantuje niezawodną i efektywna pracę systemów radiowych nawet w bardzo niekorzystnych warunkach (zakłócenia, liczne przeszkody). W praktyce przekłada się to na dużo lepsze zasięgi pracy (minimum x2). W zależności od wyboru nadajnika wynoszą one od 200 do 1000 m. Ponadto odbiorniki nie zakłócają się wzajemnie dlatego mogą pracować w bezpośrednim sąsiedztwie. Zastosowana hermetyczna obudowa pozwala montować OPC na zewnątrz, a antena ze złączem BNC ułatwia, w razie konieczności, wyprowadzenie anteny w miejsce najlepszego odbioru sygnałów.

PARAMETRY TECHNICZNE ODBIORNIKA

• rodzaj modułu odbiorczego: superheterodyna
• czułość: -115 dBm
• ilość kanałów: 2
• pojemność pamięci: 113
• znamionowe napięcie zasilania: 12 V DC
• dopuszczalne napięcie zasilania: 10-15 V DC
• spoczynkowy pobór prądu: 17 mA
• maksymalny pobór prądu: 60 mA

• obciążalność:
  - wyjście przekaźnikowe 1A/ 30 V DC
  - wyjście tranzystorowe S 0,5A/ 12 V DC
  - wyjście sabotażu 50mA/ 12 V DC
• tryb pracy przekaźnika mono lub bistabilny
• zakres czasu dla trybu mono: ~1s - 4 min 20s
• stopień ochrony: IP 67
• temperaturowy zakres pracy (°C): od -20 do +40
• gniazdo antenowe: BNC 50 Ohm
• wymiary (mm): 130*80*35

PARAMETRY TECHNICZNE PILOTA

ilość klawiszy: 3
zasięg (m): 300/600
moc: <5mW
zasilanie: 1xbateria 9V
wymiar (mm): 123*35*20

WSPÓŁPRACA Z INNYMI URZĄDZENIAMI. Zarówno prezentowany tu odbiornik i pilot współpracują z dowolnym innym urządzeniem naszej produkcji. Nie ma ograniczeń technicznych dla tworzenia różnych zestawień. Pilot może sterować dowolną ilością odbiorników pod warunkiem zaprogramowania go do pamięci odbiornika.

ZASIĘGI PRACY. Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20% * cegły o 20-40 % * betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy konfigurowanie zestawów na bazie odbiorników klasy SH, stosowanie retransmiterów lub pilotów dużej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC201, który pozwala na ominięcie tego typu przeszkód. Podwójna wartość podawana przy pilocie dotyczy współpracy z różnymi typami odbiorników. Pierwsza (mniejsza) z odbiornikami superraakcyjnymi (typu RSU). Druga (większa) z odbiornikami klasy superheterodynowej (np. OPC, IDO).

POJEMNOŚĆ PAMIĘCI ODBIORNIKA. Odbiornik OPC posiada pamięć dużą (113 nadajników). Należy pamiętać, że wykasowanie z pamięci nawet jednego pilota wiąże się z koniecznością ponownego zaprogramowania pilotów, które mają pozostać w systemie. Z tego względu dla systemów dużych (kilkadziesiąt, kilkaset pilotów) zalecamy stosowanie odbiorników identyfikacyjnych np. IDO 500, które posiadają możliwość indywidualnego kasowania nadajników z pamięci odbiornika.

TRYBY PRACY. Tryb monostabilny czyli naciśnięcie klawisza pilota powoduje załączenie przekaźnika na ustawiony czas. Tryb bistabilny - każdorazowe naciśnięcie klawisza, powoduje zmianę stanu przekaźnika na przeciwny.

KOD ZMIENNY. Transmisja pomiędzy nadajnikiem i odbiornikiem oparta jest na kodzie zmiennym (KEELOQ® firmy Microchip Technology Inc.), który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

CZĘSTOTLIWOŚĆ 433,92 MHz. Pasmo nie wymagające specjalnych zezwoleń i koncesji na użytkowanie. Montaż urządzeń nie wymaga zgłaszania do URTIP.
