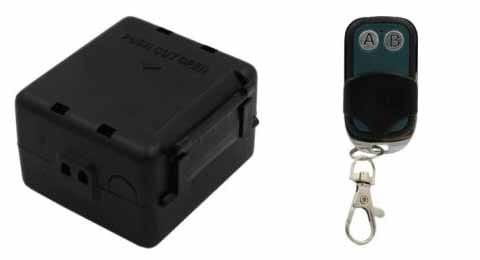

ZS-ZZSR1 Zdalne sterowanie kwarcowe + pilot - jednokanałowe - zasięg do 70m

ZS-ZZSR1 Zdalne sterowanie kwarcowe + pilot - jednokanałowe - zasięg do 70m

Zdalnie sterowany włącznik radiowy używający częstotliwości 315MHz pozwala na sterowanie pracą jednego urządzenia. Posiada dwa stany: włącz - wyłącz.

Zestawu można używać między innymi do otwierania lub zamykania bram wjazdowych oraz drzwi garażowych. Dzięki zastosowaniu łączności radiowej włącznik ma zasięg do około 70 metrów na otwartym terenie.

Dołączony do zestawu pilot współpracuje z włącznikiem. Urządzenie posiada elegancki wygląd z rozsuwaną klapką, dzięki której nie wciśniesz przez przypadek żadnego przycisku. Sygnał pilota przechodzi przez ścianę, podłogę oraz drzwi.

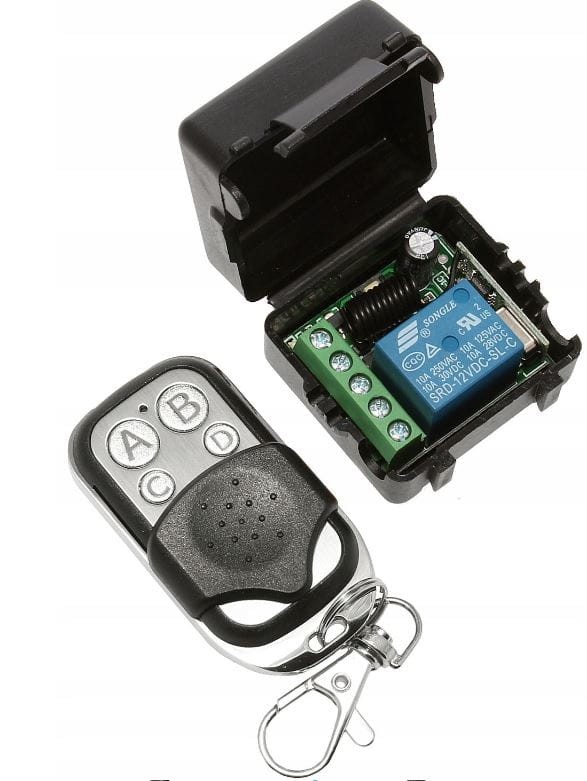

Moduł Przekaźnika z Pilotem 433MHz
Napięcie zasilania : 10V-14V DC
Odbiornik z przekaźnikiem w zamkniętej w obudowie
Częstotliwość: 433MHz
Piloty kompatybilne z tym modułem dostępne są w naszej ofercie
Prąd: Czuwanie ~5mA

Załączony przekaźnik ~35mA

Zasięg: do 100m w otwartej przestrzeni
Ilość przycisków na pilocie: 4 ( przyciski z maskownicą chroniącą przed przypadkowym wciśnięciem )
Pamięć: 32 częstotliwości ( przycisków - wiele przycisków może zostać przypisanych do jednej funkcji - opis funkcji oraz podłączenia poniżej)
Wymiary obudowy przekaźnika: 42mm x 40mm x 27mm(wys)
Wymiary pilota: 55mm x 30mm x 14mm(wys) ( bez karabińczyka )

Instrukcja Programowania oraz Opis Funkcji :
Tryb CHWILOWY: Przekaźnik włączony jest tylko wtedy, gdy wciśnięty jest przycisk na pilocie np. A
Przyciśnij 1 raz krótko przycisk programowania ( dioda mrugnie podczas wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO: Przekaźnik włączany jest przyciskiem np. A, po puszczeniu przycisku pozostaje włączony do momentu ponownego wciśnięcia tego samego przycisku A na pilocie.
Przyciśnij 2 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Tryb PRZEŁĄCZNIKA DWU-PRZYCISKOWEGO: Przekaźnik włączany jest przyciskiem np. A, po puszczeniu przycisku pozostaje włączony do momentu wciśnięcia przycisku np. B na pilocie.
Przyciśnij 3 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk ZAŁĄCZENIA PRZEKAŹNIKA ( np. A ) -> dioda kilkukrotnie mrugnie po czym zapali się ponownie ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk WYŁĄCZENIA PRZEKAŹNIKA ( np. B ) -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisane zostały przyciski na pilocie

Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 5 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 5 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )
Przyciśnij 4 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 10 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 10 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )
Przyciśnij 5 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 15 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 15 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )
Przyciśnij 6 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Każdy Tryb PRZEŁĄCZNIKA Z ODLICZANIEM : podczas ponownego wciśnięcia przycisku na pilocie podczas odliczania – przekaźnik wyłączy się

KASOWANIE PAMIĘCI MODUŁU: Spowoduje usunięcie wszystkich zapamiętanych przycisków / Pilotów

Przyciśnij 8 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku oprócz ósmego ) -> dioda kilkukrotnie mrugnie -> wszystkie Piloty ( przyciski ) zostały usunięte z pamięci
