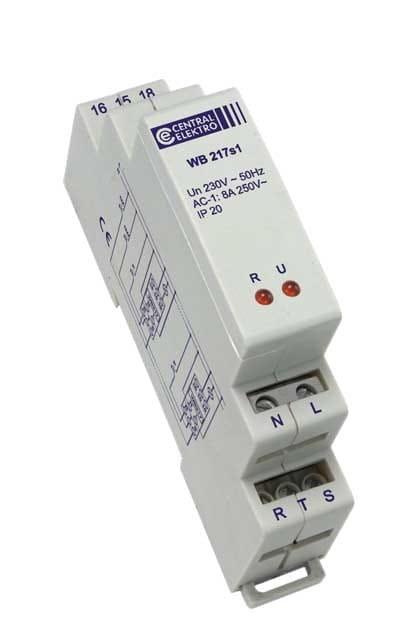

WBC217S1 Przekaznik bistabilny służy do załączania i wyłączania oświetlenia (230V) - na szynę - ze stykami do wyłączeń grupowych

WBC217S1 Przekaźnik bistabilny służy do załączania i wyłączania oświetlenia (230V) - na szynę - ze stykami do wyłączeń grupowych

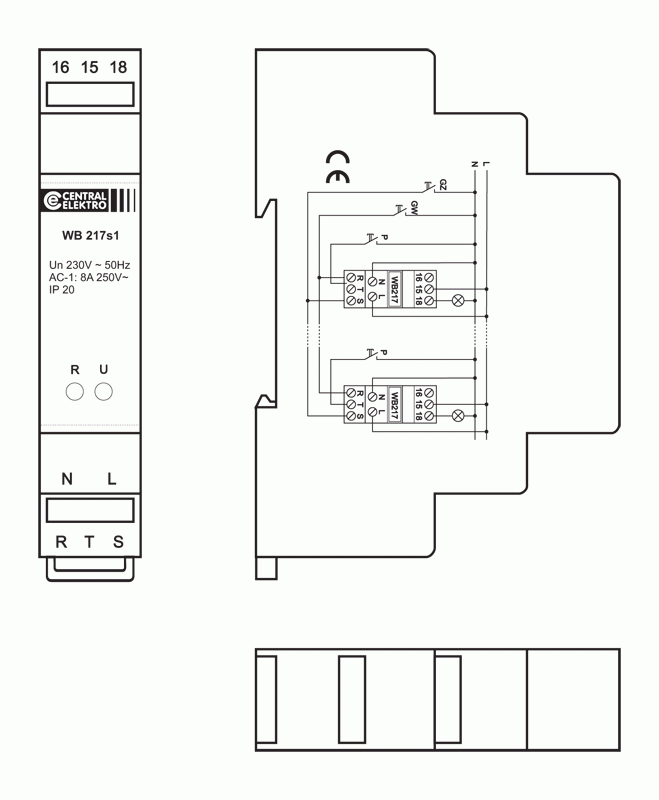

Przekaźnik bistabilny hotelowy służy do załączania i wyłączania urządzeń elektrycznych z dowolnej liczby miejsc, za pomocą połączonych równolegle przycisków sterujących, dołączonych do wyłącznika dwużyłowym przewodem. Jedno naciśnięcie przycisku dołączonego do wejścia T powoduje załączenie, drugie naciśnięcie - tego samego lub innego przycisku - wyłącza oświetlenie.

Ponadto przekaźnik posiada dwa wejścia przeznaczone do sterowania grupowego, załączające S i wyłączające R. Łącząc równolegle wejścia R i S kilku przekaźników umożliwiamy załączenie lub wyłączenie całej grupy jednym przyciskiem. Przyciski sterujące pracują bez obciążenia. Do połączenia przycisków wystarczy przewód dwużyłowy 2x0,35mm2. Przekaźnik spełnia wymagania bezpieczeństwa zawarte w normie PN-EN 60669-1,2.

• Rodzaj pracy: praca ciągła (C)
• Poziom zakłóceń: normalny (N)
• Zestyk wyjściowy (bezpotencjałowy): 1P - przełączny
• Obciążalność prądowa zestyku (przy cosφ=1): 16A
• Napięcie znamionowe zestyku: 250V AC
• Stopień ochrony: IP 20

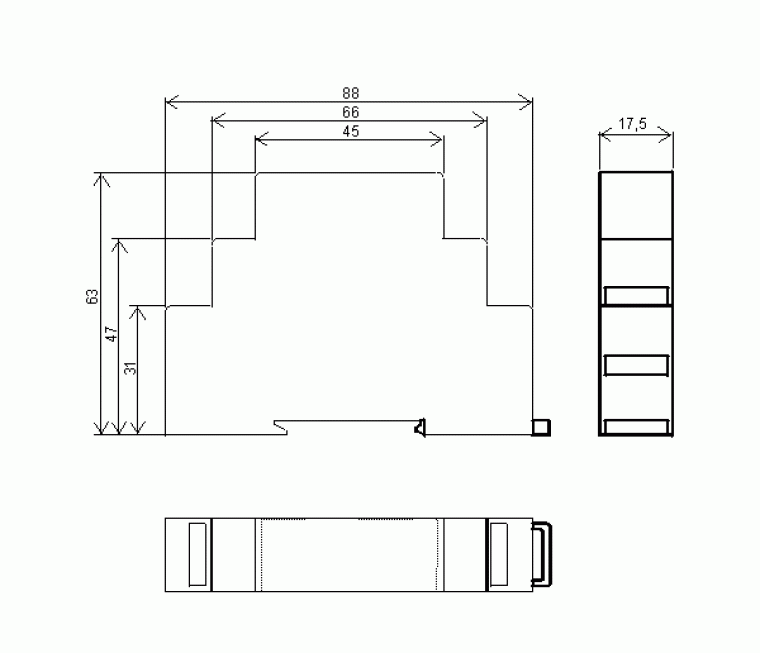

• Obudowa: typ S1, 88x63x17,5 mm (1 moduł)
• Masa urządzenia: 60g
• Przyłącz: zaciski śrubowe
• Sposób montażu: na szynie TH35

  Maksymalna moc łączeniowa:
  - dla żarówek i lamp halogenowych 1200VA
  - dla świetlówek niekompensowanych 800VA
  - dla świetlówek kompensowanych równolegle 300VA
  - dla lamp energooszczędnych 5x20VA

  Znamionowe napięcie zasilania:
  WB 217 s1/230 230V AC, +10%, -15%, 50Hz
  WB 217 s1/110 110V AC
  WB 217 s1/24 24V AC/DC
