VAVT990B Automatyczny włącznik świateł samochodowych (Zestaw do lutowania) AVT990B

AVT990B Automatyczny włącznik świateł samochodowych

Zestaw do samodzielnego montażu (wymaga lutowania)

Obowiązująca od kwietnia 2007 r. ustawa o ruchu drogowym nakłada na kierujących pojazdami obowiązek używania świateł mijania przez całą dobę. W okresie od świtu do zmierzchu, w warunkach normalnej przejrzystości powietrza, kierujący pojazdem, zamiast świateł mijania, może używać świateł do jazdy dziennej.
Układ służy do samoczynnego włączania świateł po uruchomieniu silnika pojazdu. Wtedy to pracujący alternator powoduje, że napięcie w instalacji elektrycznej samochodu osiąga wartość nominalną 14...14,4 V. Wzrost napięcia powyżej napięcia akumulatora jest wykrywany przez układ. Powoduje to z ok. jednosekundowym opóźnieniem załączenie przekaźników sterujących światłami. Jeden przeznaczony jest do zasilania świateł pozycyjnych oraz deski rozdzielczej, drugi kontroluje obwody świateł mijania lub świateł do jazdy dziennej.
W efekcie światła załączą się chwilę po uruchomieniu silnika i zgasną natychmiast po jego wyłączeniu.

Urządzenie szczególnie posiadaczom samochodów, zwłaszcza starszych modeli.

Wybrane parametry:
- automatyczne włączanie oświetlenia pojazdu po uruchomieniu silnika
- automatyczne wyłączanie świateł po wyłączeniu zapłonu
- dwa niezależne przekaźniki sterujące
- obciążalność styków każdego przekaźnika – 10A
- zabezpieczenie przed odwrotnym podłączeniem zasilania
- prosty montaż, niewielka liczba elementów
- zasilanie –12 Vdc

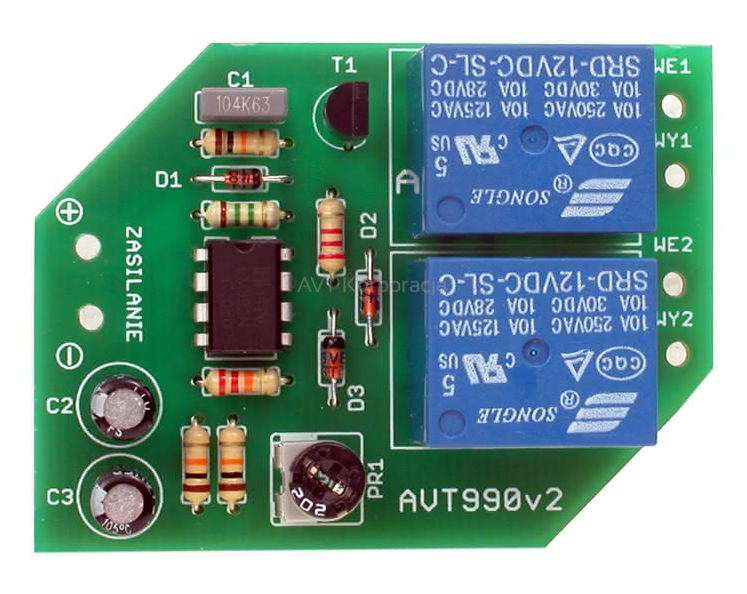

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: 1N4148, Z5V6, BC337, LM393
Zasilanie: 12Vdc
Wymiary płytki: 41 x 61mm

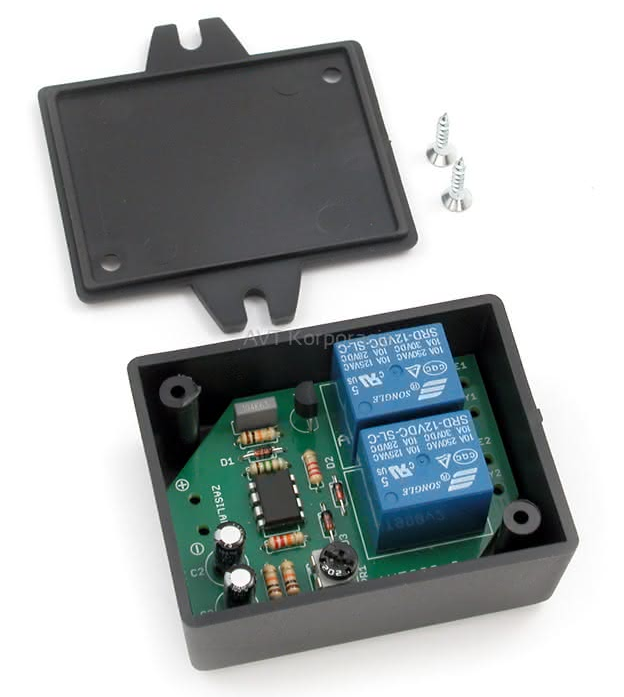

Uwagi: W skład zestawu wchodzi obudowa Z-24U.

Zawartość zestawu zależy od wersji!

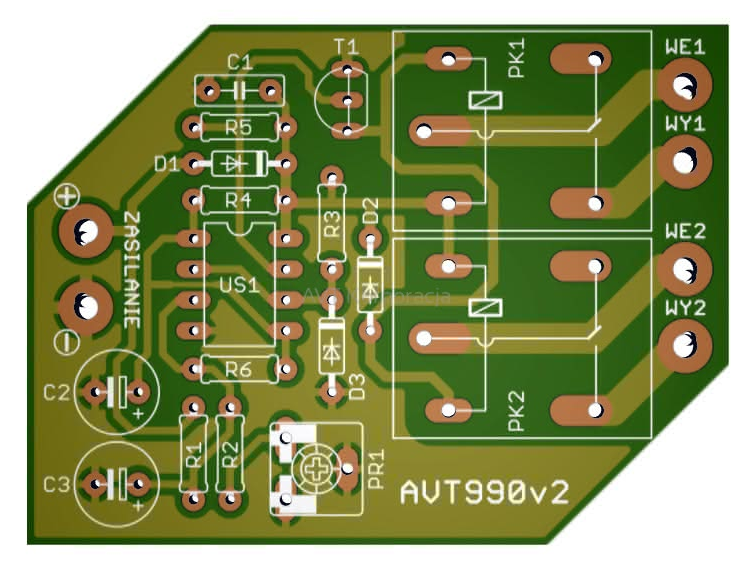

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B
