VAVT721B Klaskacz - akustyczne zdalne sterowanie (Zestaw do montażu)

AVT721C Klaskacz - akustyczne zdalne sterowanie (Zestaw zmontowany)

Dostępność: 0

Cena: 19,00 zł

Cena regularna:

19.00

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT721B

Opis

AVT721B Klaskacz - akustyczne zdalne sterowanie

Zestaw do samodzielnego montażu (wymaga lutowania)

EDE - Elektronika dla początkujących. Seria zestawów AVT do montażu dla początkujących.

Ten wyjątkowo atrakcyjny i prosty projekt wprawi w zdumienie kolegów i rodzinę. Układ reaguje na głośne klaśnięcie. Wykazuje przy tym zadziwiająco małą czułość na dźwięki typowe dla otoczenia (mowa, spokojna muzyka). Każde kolejne wyzwolenie zmienia stan na przeciwny. Sygnalizuje to dwukolorowa dioda świecąca LED. Po uzupełnieniu o układ wykonawczy np. przekaźnik, kit AVT721 nadaje się doskonale do zdalnego sterowania lampką nocną, żaluzjami itp. Układ posiada obwód zerowania po włączeniu zasilania.

Urządzenie szczególnie polecane elektronikom-praktykom, eksperymentatorom i wszystkim pragnącym zdalnie włączać i wyłączać.

Wybrane parametry:
- dwu-końcówkowy mikrofon elektretowy
- zasięg ok. 5 m
- wyzwalanie klaśnięciem, układ praktycznie nie reaguje na inne dźwięki
- sygnalizacja stanu dwukolorową diodą LED
- opcjonalny układ wyjściowy: przekaźnik lub tranzystor mocy
- zasilanie - 7-15 V

Półprzewodniki: BC548B, BC516, CD4017, LED
Zasilanie: 7-15 V
Wymiary płytki: 42 x 62 mm
Uwaga: wyzwalanie klaśnięciem, układ praktycznie nie reaguje na inne dźwięki; zasięg około 5m.

Zawartość zestawu zależy od wersji!

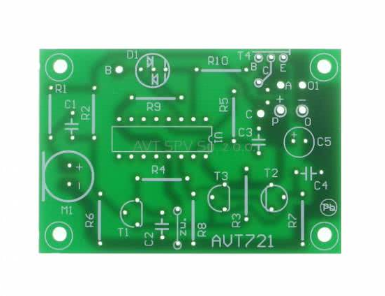

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

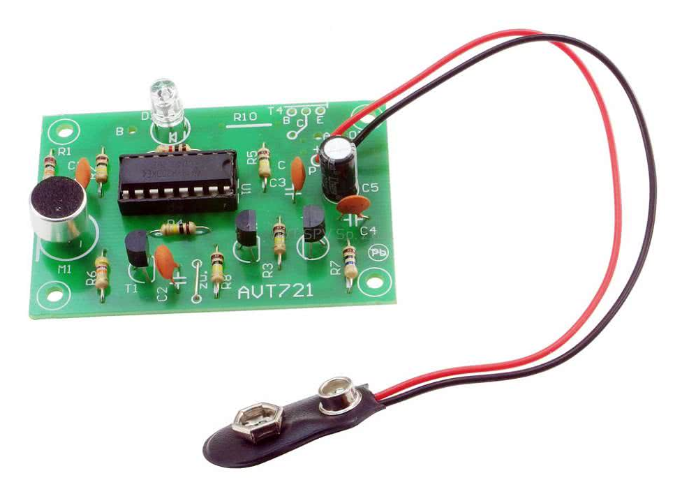

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].

Pliki do pobrania:

Instrukcja
