AVT721/2B Klaskacz - akustyczne zdalne sterowanie - wersja z przekaźnikiem

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Układ reaguje na głośne klaśnięcie. Wykazuje przy tym zadziwiająco małą czułość na dźwięki typowe dla otoczenia (mowa, spokojna muzyka). Każde kolejne wyzwolenie (klaśniecie) zmienia stan przekaźnika na przeciwny. Sygnalizuje to dwukolorowa dioda świecąca LED. Zestaw został wyposażony w przekaźnik, dzięki temu nadaje się doskonale do zdalnego sterowania lampką nocną, żaluzjami itp.

Wybrane parametry:
- 2-końcówkowy mikrofon elektretowy
- zasięg ok. 5 m
- wyzwalanie klaśnięciem, układ praktycznie nie reaguje na inne dźwięki
- sygnalizacja stanu dwukolorową diodą LED
- układ wyjściowy: przekaźnik 5A
- zasilanie 9-15 V
- wymiary płytki 61x42mm

Początkującym zalecamy pracę z napięciem bezpiecznym 24V, a dla zaawansowanych - przy zachowaniu odpowiednich przepisów BHP - możliwość sterowania z obciążeniami 1000W/230V (napięcie 230V jest groźne dla zdrowia i życia człowieka).

W zestawie płytka drukowana, komplet elementów oraz dokumentacja.

Półprzewodniki: BC548B (lub BC547), BC516 („darlington” PNP małej mocy), 1N4148, CMOS 4017
Zasilanie: 7...15 VDC
Wymiary płytki: 42 x 62 mm
Uwagi:

Zawartość zestawu zależy od wersji!

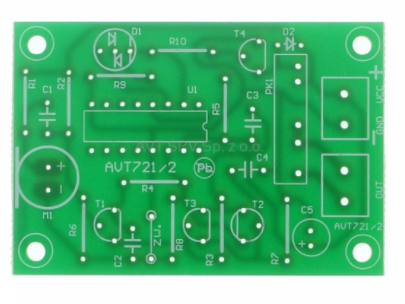

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

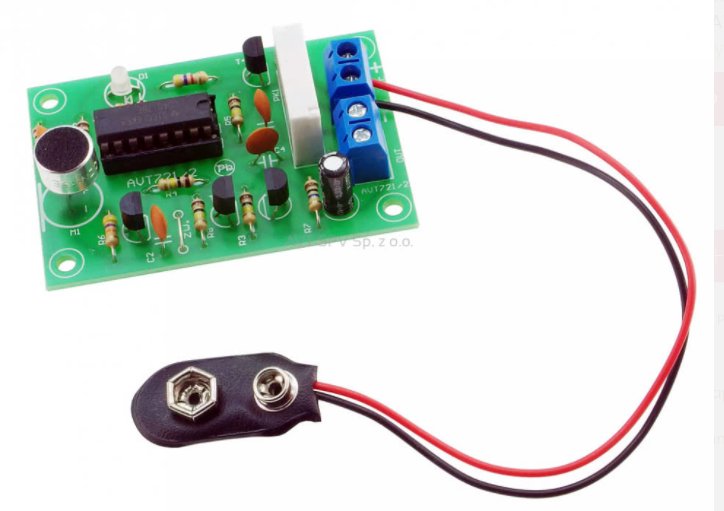

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].
