VAVT6017B Odbiornik początkującego radioamatora - RX Ewa 40 m (Kompletny zestaw do lutowania) AVT6017B

AVT6017 Odbiornik początkującego radioamatora - RX Ewa 40 m

Dostępność: 0

Cena: 90,00 zł

Cena regularna:

90.00

Najniższa cena z 30 dni przed obniżką:

ilość szt

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT6017B

Opis

AVT6017B Odbiornik początkującego radioamatora - RX Ewa 40m

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Odbiornik powstał z myślą o początkujących radioamatorach, którzy chcą zbudować bardzo prosty oraz tani odbiornik o niewielkich wymiarach. Dzięki zaprezentowanej konstrukcji będą mogli zapoznać się z pracą krótkofalowców na jednym z podstawowych pasm częstotliwości amatorskich 7 MHz, potocznie nazywanym czterdziestką. Układ został ograniczony do niezbędnego minimum z użyciem popularnych podzespołów i bez nawijania cewek.

Wybrane parametry:

odbiornik pracuje w układzie z bezpośrednią przemianą częstotliwości,
jest przeznaczony do odbioru i odsłuchu na słuchawkach wybranego wycinka z podstawowych pasm częstotliwości amatorskich 7 MHz (40 m),
umożliwia odbiór zarówno sygnałów telegraficznych (CW), jak i fonicznych - jednowstęgowych (SSB)

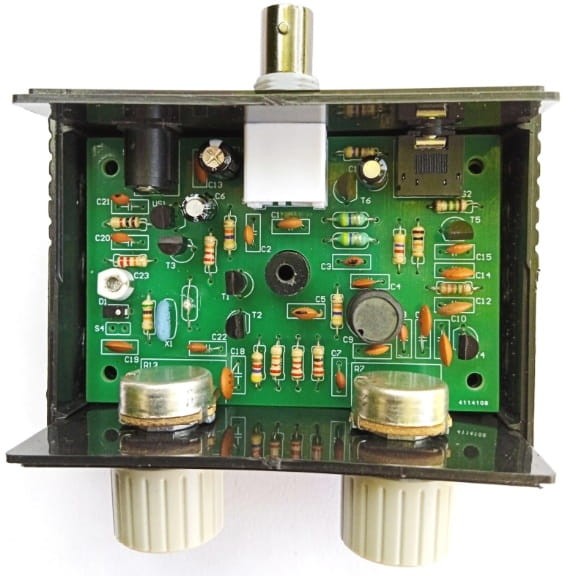

pasująca obudowa: KM-42BN (w zestawie)

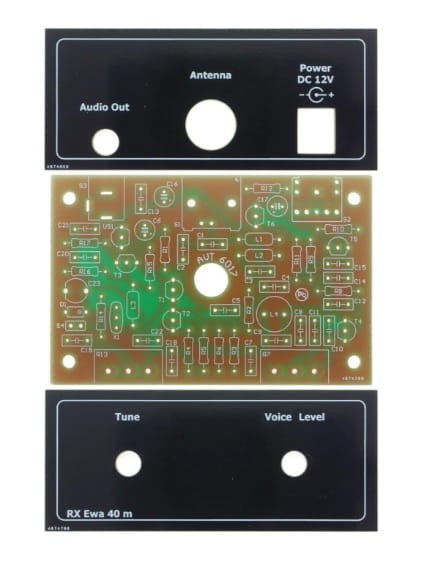

wymiary płytek: główna - 81x53mm, panele - 84x36mm

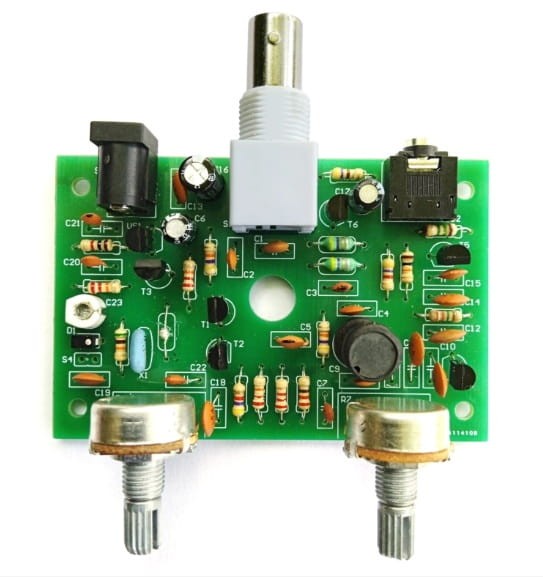

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: BC547 (2N3904 lub podobne tranzystory), 78L09, BB105A
Zasilanie:
Wymiary płytek: główna - 81x53mm, panele - 84x36mm
Uwagi: Pasująca obudowa KM-42BN

Zawartość zestawu zależy od wersji!

[A] płytka PCB i dokumentacja
[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B

Pliki do pobrania:

Instrukcja montażu
