VAVT5553B Sterownik zgrzewarki oporowej (Zestaw do montażu)
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

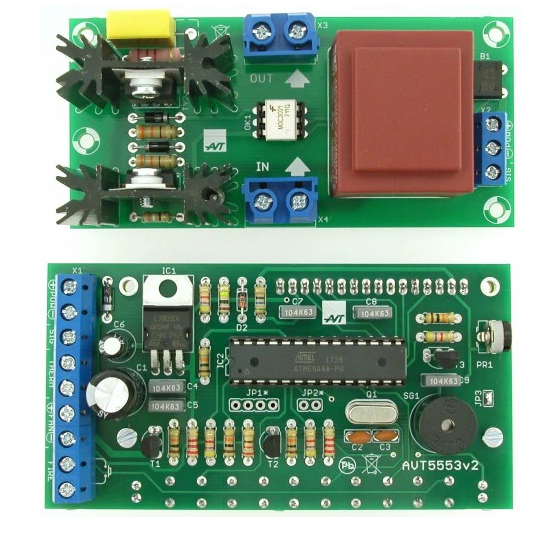

AVT5553B Sterownik zgrzewarki oporowej
Kompletny zestaw do samodzielnego montażu (wymaga lutowania)
W Internecie można znaleźć mnóstwo amatorskich projektów zgrzewarek oporowych do łączenia małych elementów metalowych i mocowania końcówek do akumulatorów. Wszystkie te projekty bazują na przerobionym transformatorze od kuchenki mikrofalowej, który można kupić za grosze z elektronicznego złomu lub pozyskać z wyeksploatowanego sprzętu.
Transformator od mikrofalówki ma moc wystarczającą do takich zastosowań, zbliżającą się do 1 kW i łatwo oraz tanio daje się przerobić z wersji dostarczającej napięcie wysokie na to wymagane przez zgrzewarkę.
Wybrane parametry:
- idealna do zgrzewania pakietów akumulatorów

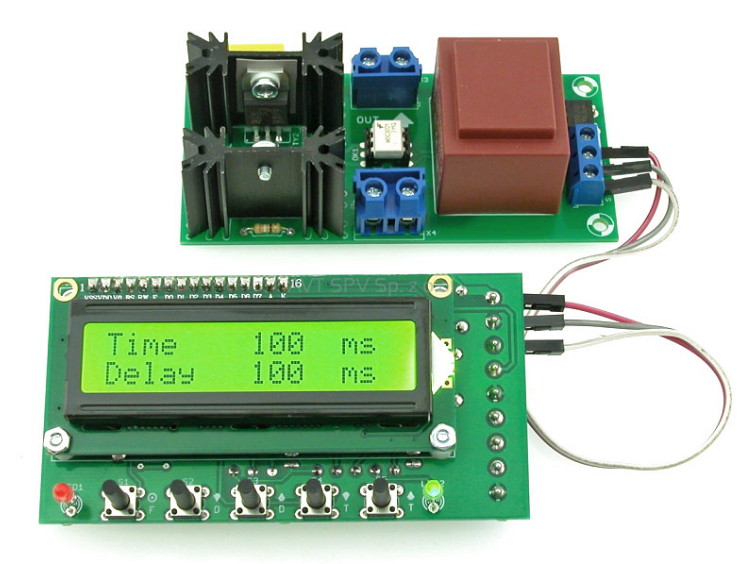

- interfejs użytkownika: wyświetlacz 2×16 i przyciski
- wymiary płytek: płytka sterownika: 96×50m, płytka wykonawcza: 96×45mm

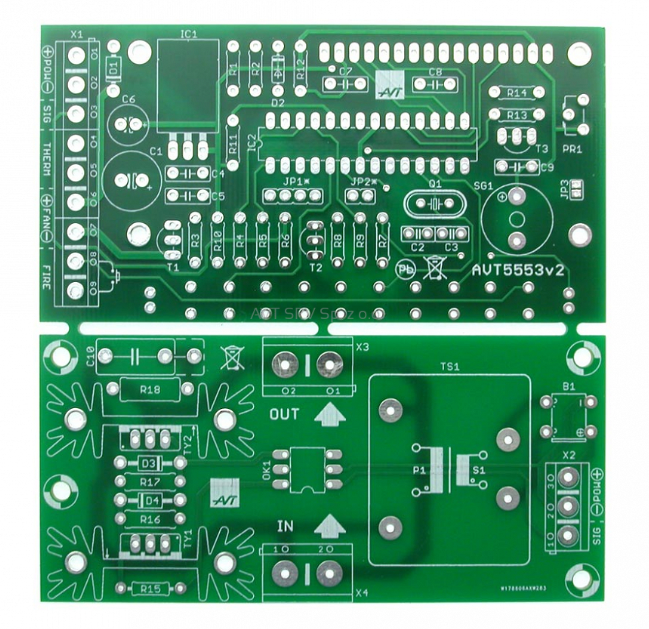

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (bez transformatora od kuchenki mikrofalowej).
Półprzewodniki: 7805, ATmega8 (zaprogramowany), BC337, BC327, 1N4007, 1N4148, LED3R, LED3G, MOC3021, mostek 0,5A/50V, TYN616 + radiator, wyświetlacz LCD 2×16
Zasilanie:
Wymiary płytek: 50 x 96 mm; 45 x 96 mm
Uwagi: Zestaw nie zawiera transformatora od kuchenki mikrofalowej.
