VAVT5540B Radioodbiornik dla każdego (Kompletny zestaw do lutowania) AVT5540B
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
AVT5540B Radioodbiornik dla każdego
Kompletny zestaw do samodzielnego montażu (wymaga lutowania)
Odbiornik wykonano z użyciem popularnych i łatwych w montażu elementów, więc jego wykonanie nie sprawi trudności nawet początkującym.
Rolę tunera radiowego pełni tutaj moduł z układem RDA5807. Zawiera układ scalony radioodbiornika, rezonator kwarcowy oraz kilka komponentów biernych. Po zmontowaniu wymagane jest jedynie ustawienie kontrastu wyświetlacza za pomocą potencjometru R1. Po tej czynności jest gotowy do pracy.
Wybrane parametry:
- łatwy montaż i uruchomienie
- nie wymaga strojenia
- wykorzystuje moduł z układem radiowym RDA5807
- wyjście stereofoniczne – 2 kanały o mocy 2W każdy
- możliwość współpracy ze słuchawkami lub zestawem głośników
- odbiór stacji radiowych w zakresie 87.5…108 MHz

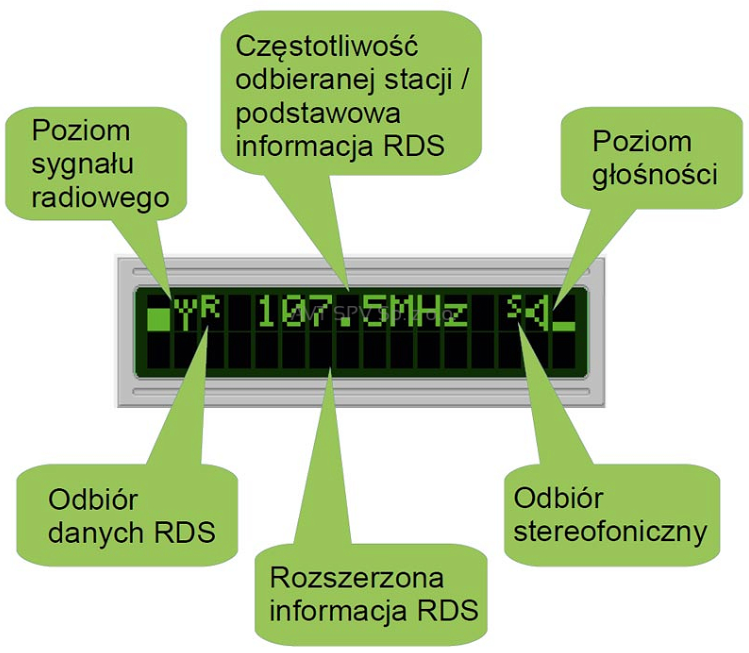

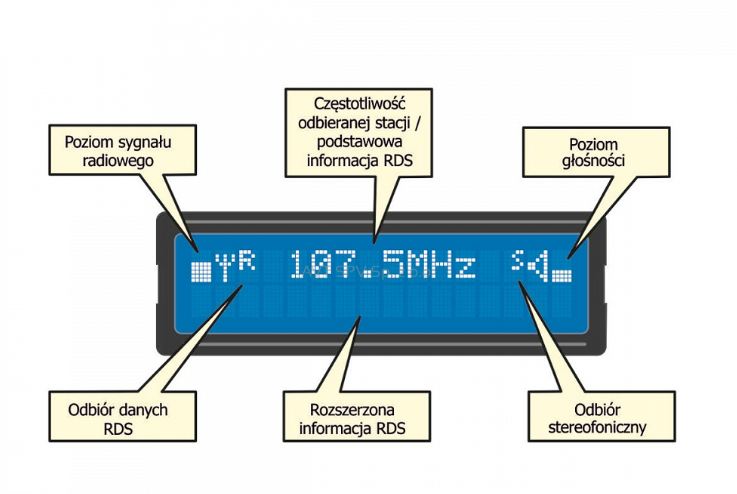

- odbiór i wyświetlanie informacji RDS
- pamięć 8 stacji radiowych
- zasilanie: 7…15 V DC/0.3A
- niewielkie wymiary: 140×38×45mm

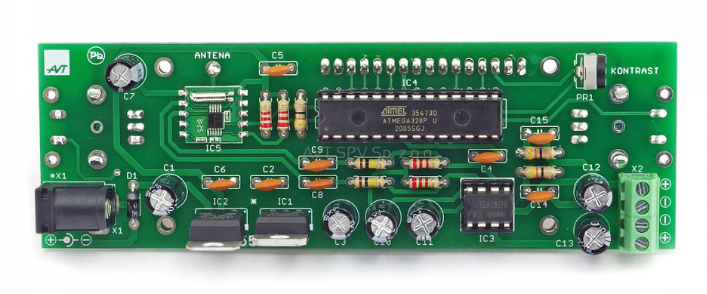

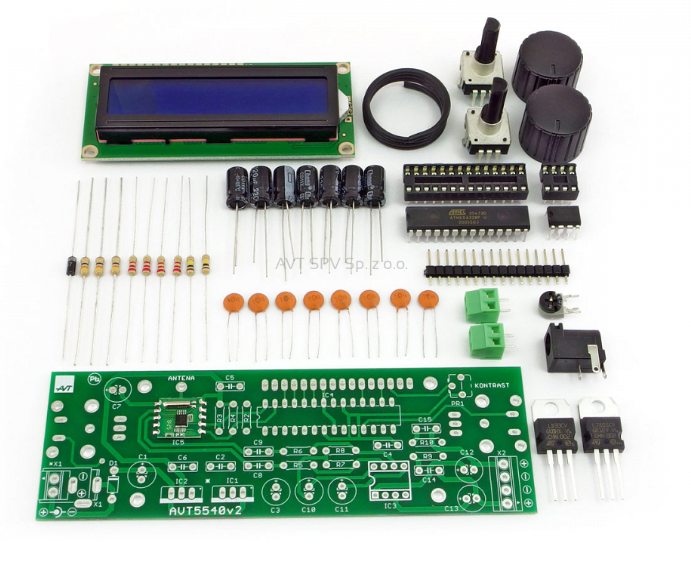

W zestawie płytka drukowana, zaprogramowany układ, komplet elementów oraz dokumentacja (wymaga lutowania).
- Półprzewodniki: 1N4007, 7805, LM1117-3.3, TDA2822, ATmega168
- Zasilanie: 7…15 V DC/0.3A
- Wymiary płytki: 41 x 125 mm
- Uwagi:
Zawartość zestawu zależy od wersji!

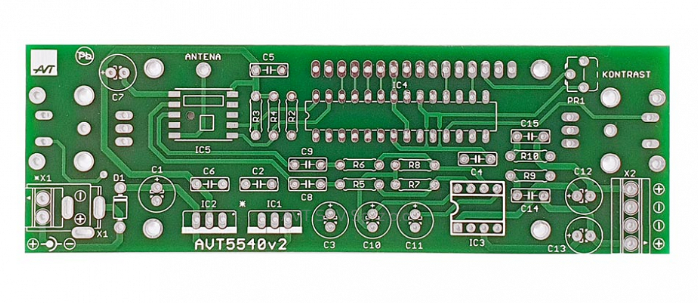

- [A] płytka PCB i dokumentacja
- [A+] płytka PCB, zaprogramowany układ i dokumentacja
- [B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
- [C] zmontowany i uruchomiony zestaw B
