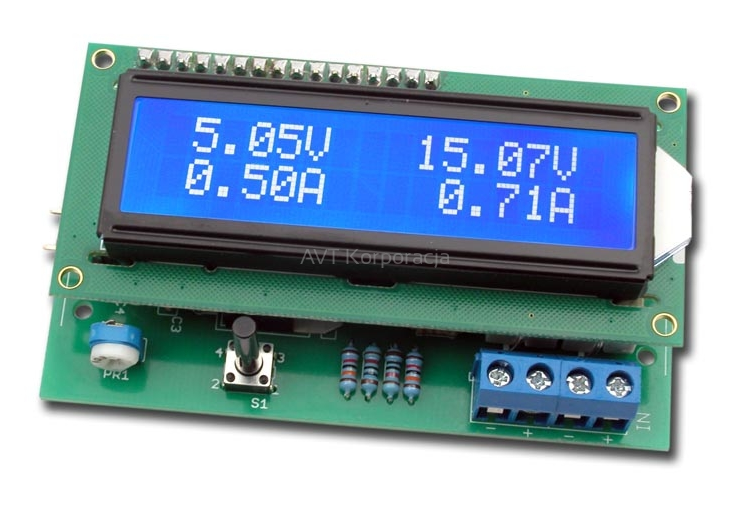

AVT5399B 2-kanałowy multimetr panelowy

Zestaw do samodzielnego montażu (wymaga lutowania)

Multimetr łączy w sobie funkcje woltomierza i amperomierza. Zasada działania opiera się o pomiar spadku napięcia na rezystorze za pomocą przetwornika A/C wbudowanego w mikrokontroler. Ten nieskomplikowany w budowie projekt pozwala na pomiar napięcia w zakresie 0…32 V oraz natężenia prądu w zakresie 0…5 A.

Rekomendacje: nieskomplikowany i tani multimetr, idealnie nadaje się do wbudowania w podwójny zasilacz laboratoryjny lub do użycia jako miernik panelowy.

Właściwości:

dwa niezależne kanały pomiarowe
pomiar napięcia w każdym kanale w zakresie 0...32V, rozdzielczość ok. 50mV
pomiar prądu w każdym kanale w zakresie: 0...5A
wyświetlacz LCD 2x16 znaków
zasilanie: 7...12V DC

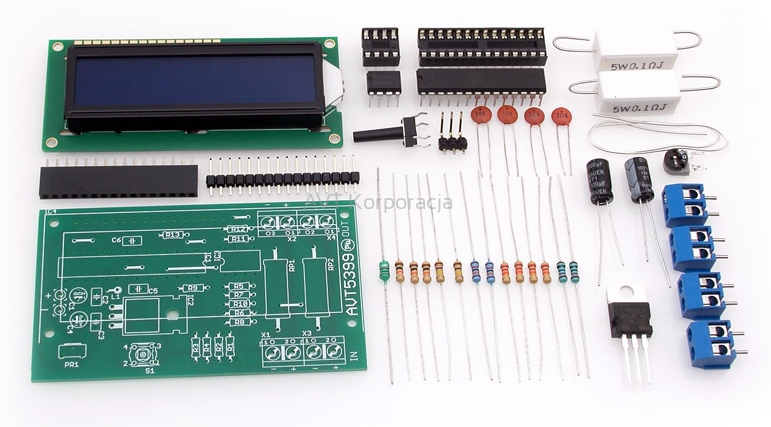

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: ATmega8 (zaprogramowany), LM7805, LM358
Zasilanie: 7...12V DC
Wymiary płytki: 48 x 82 mm
Uwagi:

Zawartość zestawu zależy od wersji!

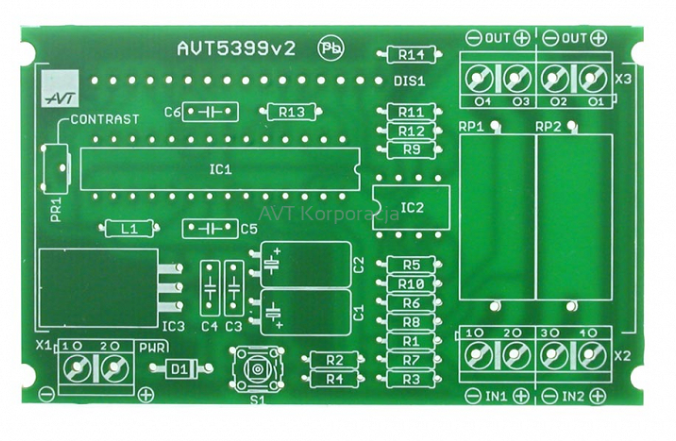

[A] płytka PCB i dokumentacja

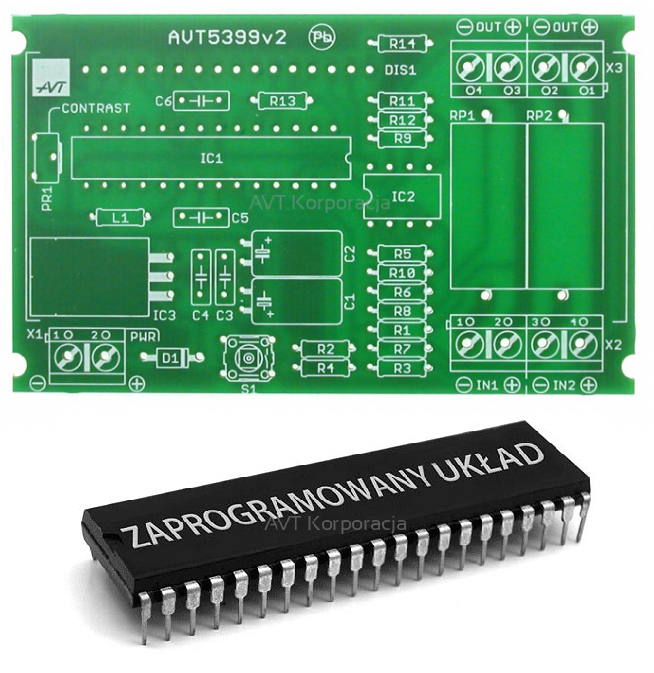

[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B

Pliki do pobrania:

Instrukcja
