VAVT5360C Falownik 1-fazowy - obciążenie do 150W (zlutowany i uruchomiony)
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
VAVT5360C Falownik 1-fazowy - obciążenie do 150W (zlutowany i uruchomiony)
Możliwość regulacji prędkości obrotowej jest jednym z podstawowych wymogów stawianych układom napędowym. W komutatorowych silnikach 1-fazowych stosowanych w „małym” AGD i niewielkich elektronarzędziach regulacja jest nieskomplikowana i opiera się o zasadę regulacji fazowej.
Najczęściej spotyka się w takich układach specjalizowane układy scalone np. U2008B lub układy hybrydowe KDSF. Niestety, regulacja obrotów w napędach z silnikiem indukcyjnym, asynchronicznym (z kondensatorem) nie jest już tak banalna, a właśnie tego typu silniki są najczęściej stosowane w małych obrabiarkach. Prezentowane urządzenie rozwiązuje problem regulacji prędkości obrotowej silnika asynchronicznego.
Rekomendacje: falownik przyda się w maszynach z napędem elektrycznym do regulacji prędkości skrawania, cięcia, wirowania itp.
Podstawowe parametry:
- zasilanie 230Vac
- maksymalne obciążenie 150W
- częstotliwość napięcia wyjściowego: 0..58Hz
- stały stosunek U/f
- wejście RUN/STOP
- wejście VAR (potencjometr)/50 Hz.
- krok częstotliwości napięcia wyjściowego: 0,5Hz
- łagodny start i hamowanie
- zabezpieczenie przed przeciążeniem
- zwarta konstrukcja umożliwiająca zabudowę bezpośrednio w napędzie
Półprzewodniki: UF4005 (dioda szybka), Z5V1, ATtiny85 (DIP8), LNK304D (SO8C), dioda Transil 6,8 V, IR2184 (DIP8), BC547 (TO-92), STP4NK60Z (TO-220), mostek prostowniczy KBL06
Zasilanie: 230VAC
Wymiary płytki: 76 x 124 mm
Uwagi:
Układ elektryczny falownika nie jest galwanicznie odizolowany od sieci energetycznej, dlatego nie przewidzieliśmy na płytce drukowanej złącza ISP i procesor musi zostać zaprogramowany przed włożeniem do podstawki. Przestrzegamy przed próbami podłączania programatora do procesora umieszczonego w układzie. Może to się skończyć uszkodzeniem programatora, komputera oraz porażeniem elektrycznym!
Zawartość zestawu zależy od wersji!
[A] płytka PCB i dokumentacja
[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B

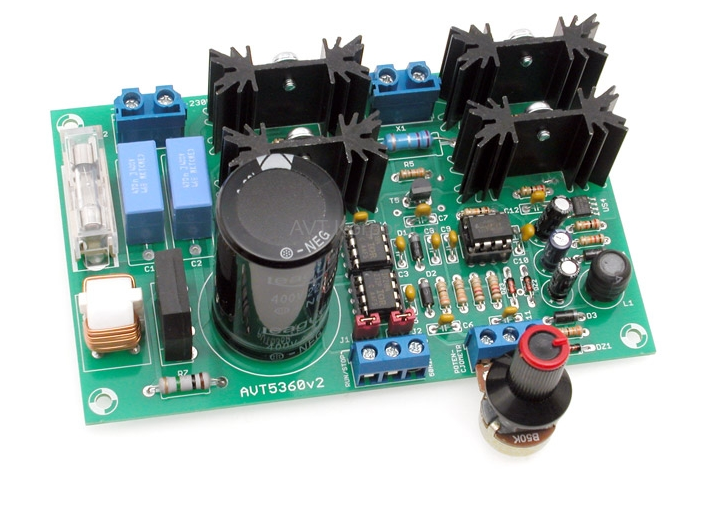

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].
