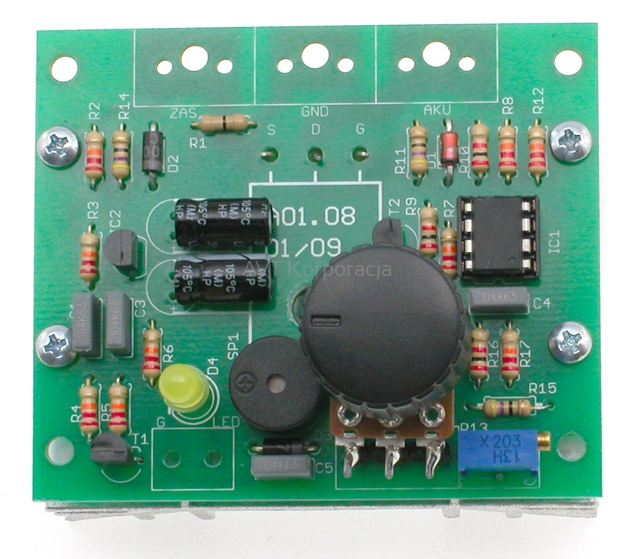

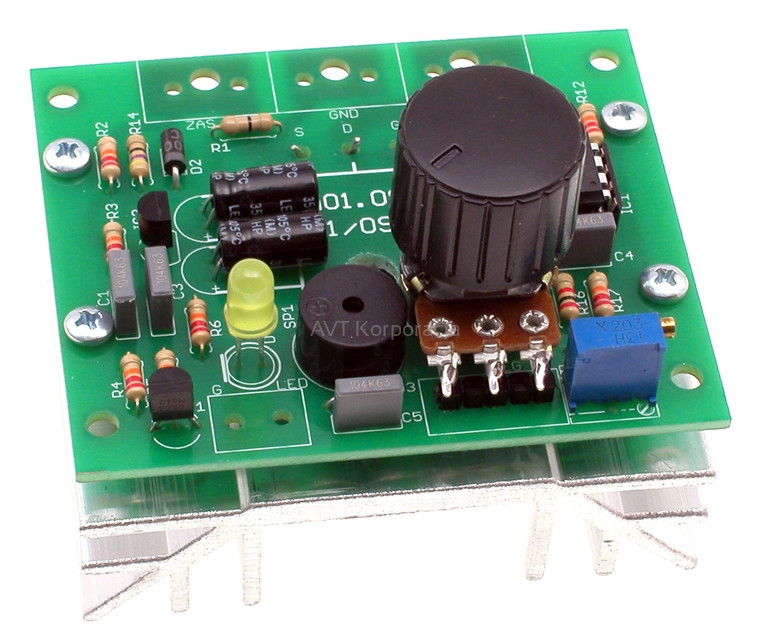

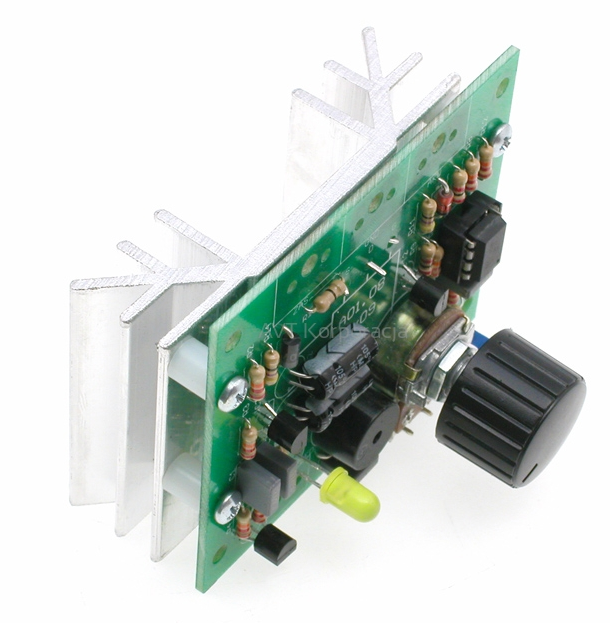

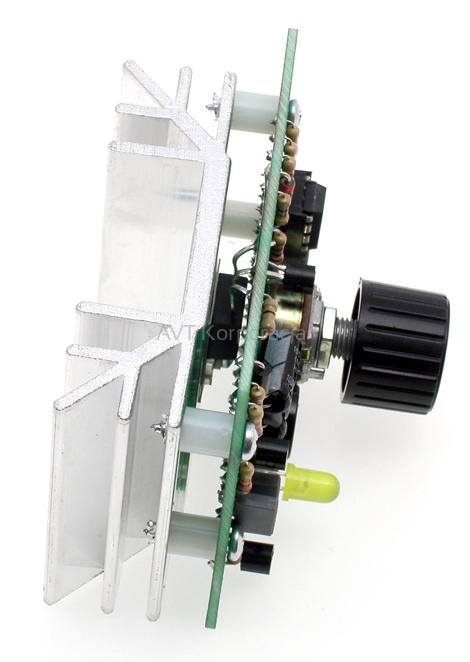

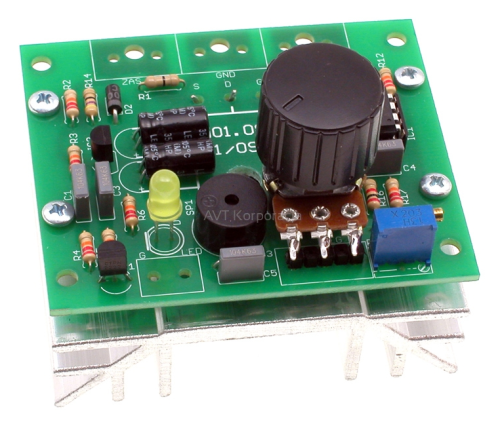

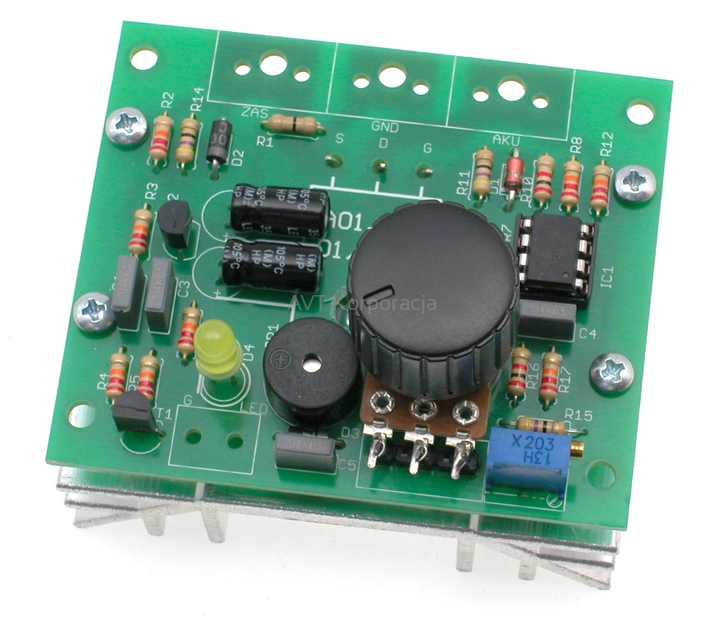

VAVT3166B Regulator do prostownika (Zestaw do lutowania) AVT3166B

AVT3166B Regulator do prostownika

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Wiele osób nadal ładuje akumulatory kwasowe 12V za pomocą nieskomplikowanych prostowników, zawierających jedynie transformator i diody. Zaletą jest prostota, ale parametry ładowania zwykle są dalekie od optymalnych.

Stara sprawdzona zasada mówi, że typowy akumulator samochodowy należy ładować prądem o wartości 1/10 pojemności akumulatora. Ładowanie mniejszym prądem wydłuży czas ładowania, ale nie ma negatywnych skutków dla akumulatora. Niekorzystne i niebezpieczne jest ładowanie prądem znacznie większym.

Wybrane parametry:
- regulacja prądu ładowania w zakresie do ok. 10A
- automatyczne zakończenie ładowania
- sygnalizacja stanu naładowania za pomocą diody led
- zabezpieczenie przed zwarciem i odwrotną polaryzacją
- może pracować jako przystawka do prostownika
- zasilanie – transformator 100...200W 16...20 V
- odpowiedni do ładowania akumulatorów o pojemności do ok. 100Ah

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: dioda zenera 16V, 1N4007, dioda LED 5mm, 2N2222, IRF5305, Attiny25 zaprogramowany, 78L05
Zasilanie: transformator 100...200W 16...20 V
Wymiary płytki: 60 x 71 mm
Uwagi:

Dokładny opis w EP2016/11

Zawartość zestawu zależy od wersji!

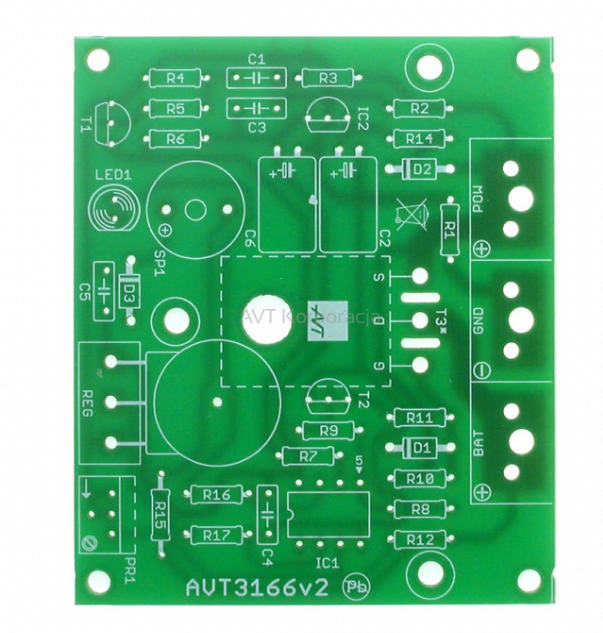

[A] płytka PCB i dokumentacja

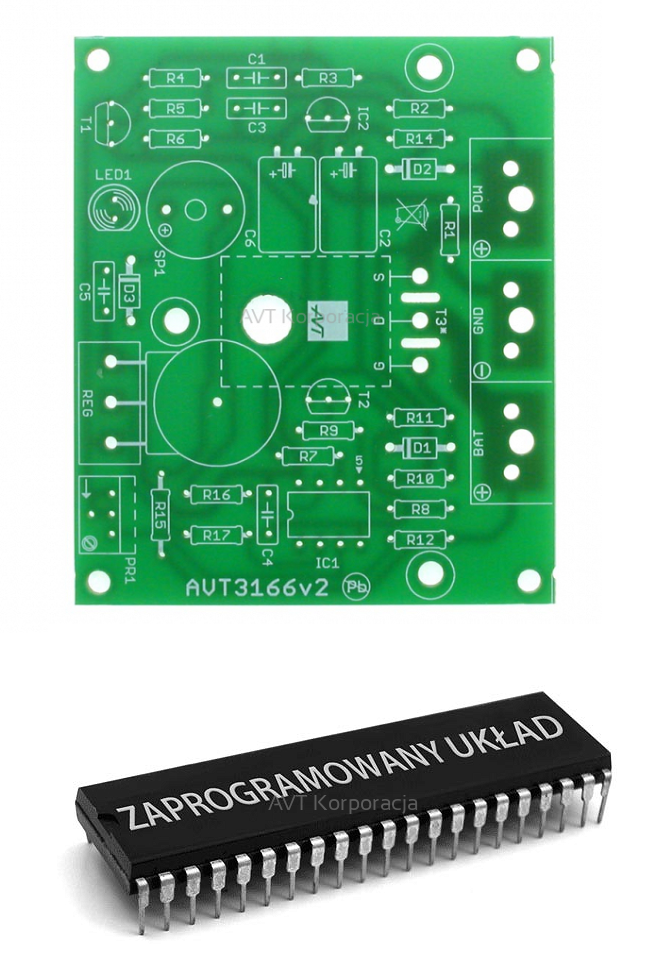

[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B
