VAVT2474B Uniwersalny wyłącznik pomocniczy (Zestaw do lutowania) AVT2474B

AVT2474B Uniwersalny wyłącznik pomocniczy

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

W urządzeniu występują napięcia groźne dla życia i zdrowia! Osoby niepełnoletnie mogą go wykonać tylko pod opieką wykwalifikowanych instruktorów.

Zmontuj własną listwę zasilającą 230V z funkcją Master - Slave

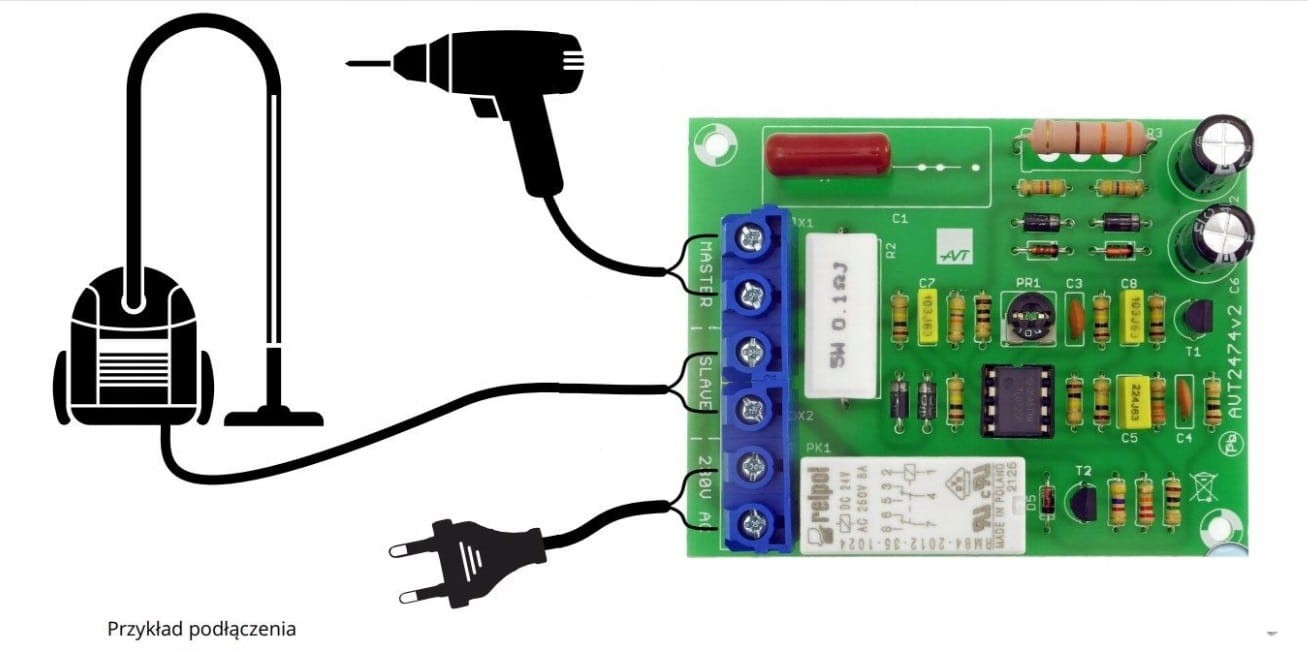

Układ pełni bardzo pożyteczne funkcje i rozwiązuje problem, przed którym staje wielu użytkowników sprzętu elektrycznego i elektronicznego. Jednym z nich jest sytuacja gdy wyłączenie urządzenia głównego nie wyłącza urządzenia pomocniczego. Przykładem może być zestaw wiertarka - odkurzacz. Dzięki prezentowanemu modułowi włączenie wiertarki automatycznie uruchomi odkurzacz, a po jej wyłączeniu, z niewielkim opóźnieniem czasowym zostanie on wyłączony.

Wybrane parametry:

• regulowana czułość – potencjometr
• opóźnienie wyłączenia – około 1 sekundy
• współpracuje z obciążeniami takimi jak: odkurzacze, elektronarzędzia, klasyczne żarówki, itp.
• zasilanie: 230 VAC
• zabezpieczenie warystorowe styków przekaźnika
• przekaźnik typu INRUSH
• obciążenie bez wzmacniania ścieżek: 2000 W
• obciążenie ze wzmocnionymi ścieżkami: 3500 W
• wymiary płytki: 61×78 mm

UWAGA!!!: Proszę pamiętać, że moc urządzeń, która podana jest w ich opisie dotyczy mocy znamionowej. Podczas uruchamiania pobór prądu może być dwu, a nawet trzykrotnie wyższy od nominalnego. Jeżeli urządzenia nie posiadają "miękkiego startu" czyli powolnego rozruchu do silnika warto się wyposażyć w takie rozwiązanie dla silników maszyn.

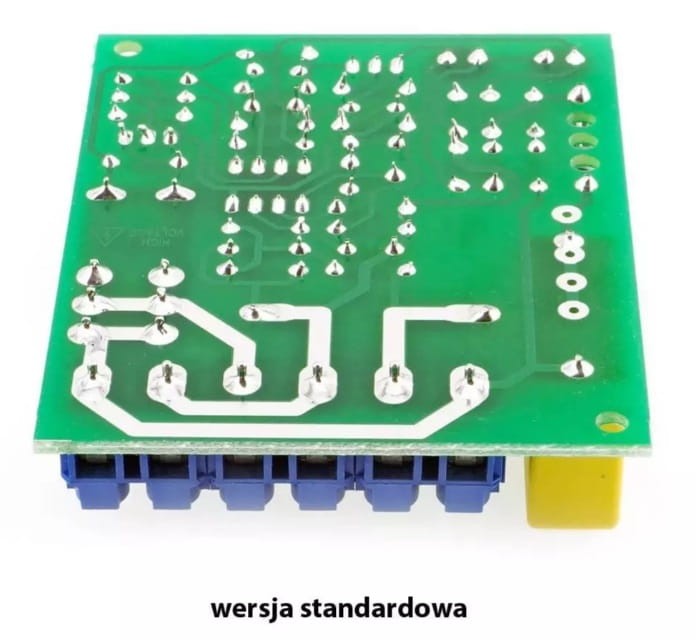

Przy mocach obciążenia powyżej 2000 W należy wzmocnić odkryte ścieżki lutując do nich kawałki drutu miedzianego.

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

• Półprzewodniki: 1N4007, dioda Zenera 12V, 1N4148, BC548, TL062
• Zasilanie: 230 VAC
• Wymiary płytki: 61 x 78 mm

Zawartość zestawu zależy od wersji!

• [A] płytka PCB i dokumentacja
• [B] komplet elementów wymieniony w dokumentacji, płytka PCB
• [C] zmontowany i uruchomiony zestaw B

Wersja zmontowana dostępna jest w dwóch wariantach: ze standardowymi (AVT2474C) i wzmocnionymi ścieżkami (AVT2474_WZ).
