VAVT1870B Obrotomierz 0-29999 obr/min (Zestaw do montażu)

AVT1870B Obrotomierz 0-29999 obr/min (Zestaw do lutowania)

Dostępność:

Wysyłka: z magazynu

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 62,00 zł

Cena regularna:

62.00

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: AVT1870

Kod produktu: VAVT1870B

Opis

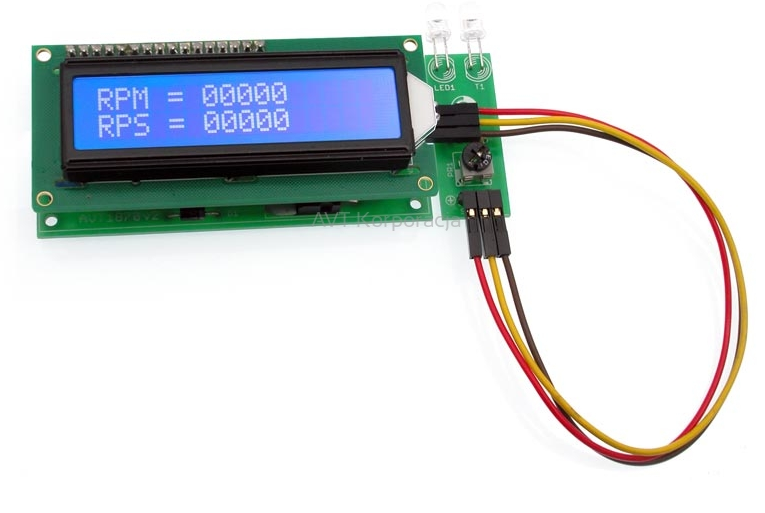

AVT1870B Obrotomierz 0-29999 obr/min

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Prosty obrotomierz wyposażony w bezstykowy czujnik odbiciowy zbudowany na bazie diody nadawczej i fototranzystora działający w paśmie podczerwieni. Urządzenie pozwala na łatwy pomiar prędkości wirowanych obiektów np. kół lub wałów napędowych. Wystarczy na mierzony obiekt nanieść biały punkt, tak aby odbite od niego światło diody padło na fototranzystor

Wybrane parametry:

- czujnik fotoelektryczny
- odczyt na wyświetlaczu LCD
- rozdzielczość pomiaru 60 obr/min
- pomiar w zakresie 0-29999 obr/min
- wskazania w [RPM] obr/min i [RPS] obr/sek.
- płynna regulacja czułości

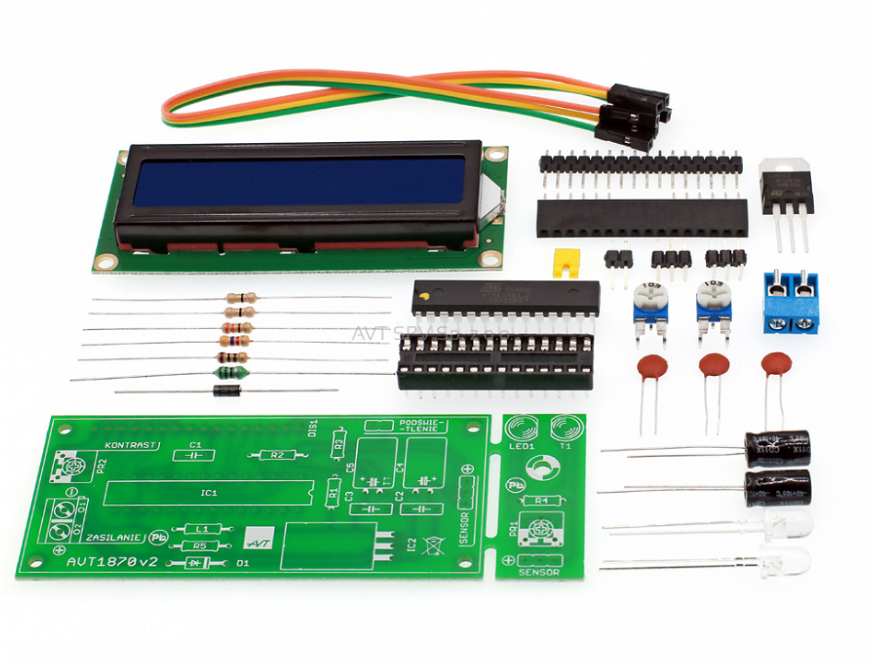

W zestawie płytka drukowana, zaprogramowany układ, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: 1N4007, ATMEGA8 (zaprogramowany), 7805, dioda nadawcza IR (np. L-53F3C), Fototranzystor (np. L-53P3C), wyświetlacz LCD2x16
Zasilanie: 8..12VDC
Wymiary płytki: 98 x 38mm (płytka z możliwością rozłamania na część główną i czujnik obrotów)
Uwagi:

Dokładny opis w EP2015/08

Zawartość zestawu zależy od wersji!

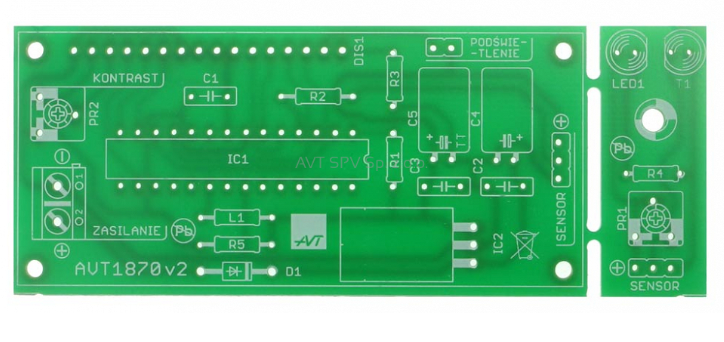

[A] płytka PCB i dokumentacja

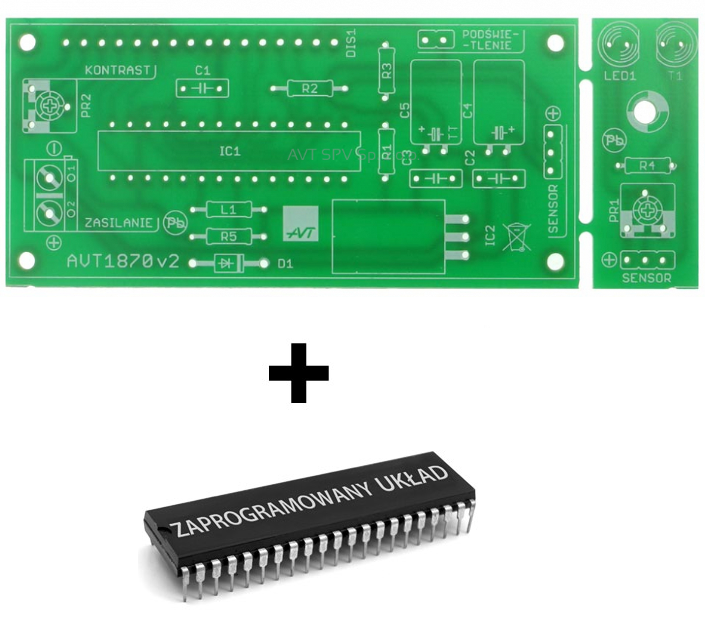

[A+] płytka PCB, zaprogramowany układ i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B

Pliki do pobrania:

Instrukcja
