VAVT1603B Miniaturowy generator o ustawianej częstotliwości sygnału (Zestaw do montażu)
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
AVT1603B Miniaturowy generator o ustawianej częstotliwości sygnału
Zestaw do samodzielnego montażu (wymaga lutowania)
Prosty układ miniaturowego ‘generatorka’ sygnału taktującego. Niezastąpiony zwłaszcza w układach prototypowych. ‘Sercem’ jest specjalizowany układ scalony LTC1799. Na jego wejściu znajduje się potencjometr wieloobrotowy umożliwiający płynną zmianę częstotliwości sygnału wyjściowego. Dodatkowo na wyjściu znajduje się konfigurowalny dzielnik sygnału.
Urządzenie szczególnie polecane w systemach prototypowych.
Wybrane parametry:
- generator sygnału taktującego w zakresie 10kHz – 30 MHz
- płynna zmiana częstotliwości
- wbudowany dzielnik sygnału wyjściowego w zakresie podziału 1/10/100
- wybór stopnia podziału zworką
- wymiary płytki i jej wyprowadzenia SA kompatybilne z oscylatorami w obudowach DIP8
- zasilanie 2,7-5Vdc
W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).
Półprzewodniki: LTC1799 (SOT-23/5)
Zasilanie: 2,7-5Vdc
Wymiary płytki: 11 x 11 mm
Uwagi:
Zawartość zestawu zależy od wersji!
[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

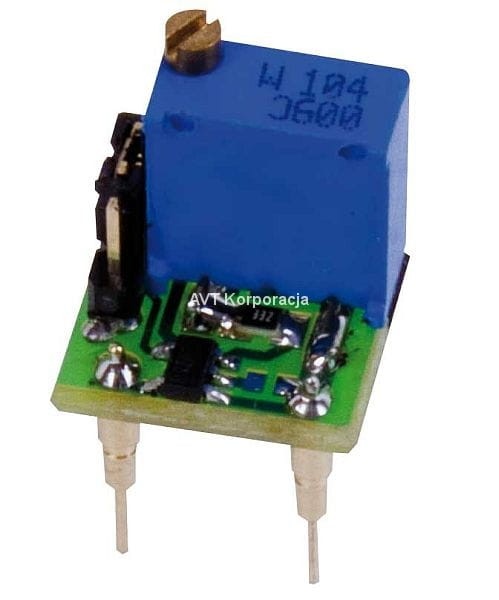

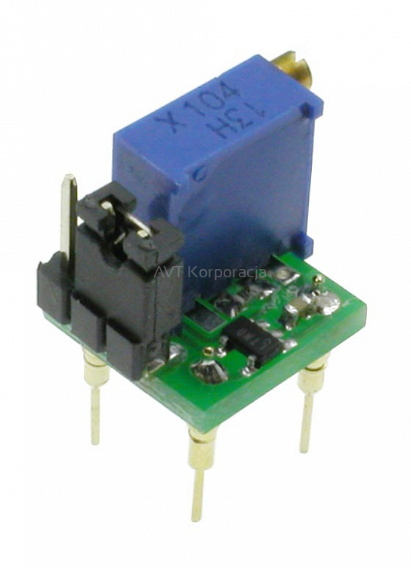

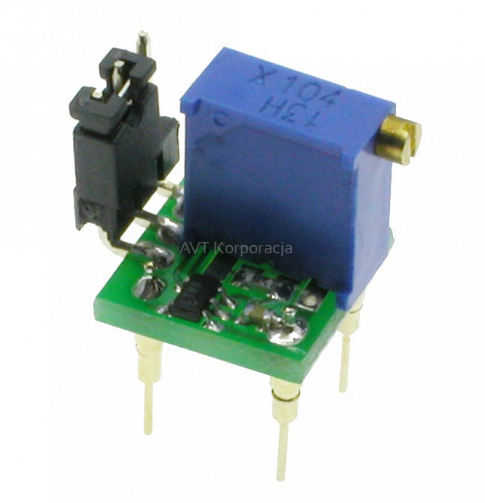

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].
