AVT1510B Optyczna bariera laserowa

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Barierę optyczna łatwo jest zastąpić pasywnym czujnikiem ruchu, lecz są takie obszary zastosowań, w których stosunkowo niewielki zasięg czujników jest dużym problemem. Proponowane rozwiązanie bariery zapewnia zasięg rzędu kilkudziesięciu metrów. Układ jest łatwy w montażu i prosty w uruchomieniu. Jako nadajnik wykorzystany jest gotowy moduł lasera, w odbiorniku elementem światłoczułym jest fotorezystor.

Urządzenie szczególnie polecane w systemach alarmowych, wszędzie tam gdzie wymagany jest zasięg rzędu kilkudziesięciu metrów.

Wybrane parametry:

zasięg – do kilkudziesięciu metrów
nadajnik – gotowy moduł z laserem
element wykonawczy w odbiorniku – przekaźnik (obciążalność styków 10A)
zasilanie lasera ze źródła prądowego
zasilanie – 5-25Vdc (nadajnik), 12Vdc (odbiornik)

Zestaw zawiera płytkę drukowana, komplet elementów oraz dokumentację (wymaga lutowania).

Wymiary płytek: 8 x 27 mm; 27 x 44 mm
Półprzewodniki: LM317L, BC547 SMD, 1N4148 (0805)
Zasilanie: 5-25Vdc (nadajnik), 12Vdc (odbiornik)
Uwagi: W wersji [B] i [C] moduł lasera w zestawie.

Zawartość zestawu zależy od wersji!

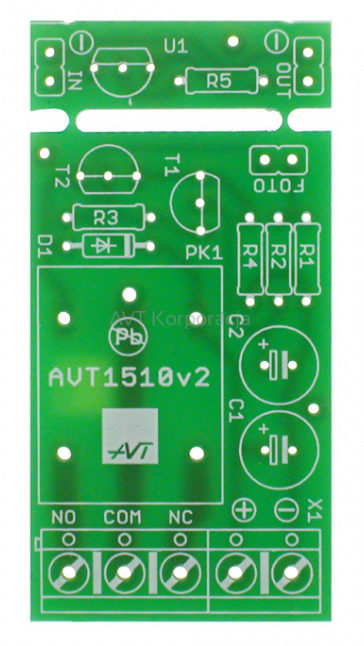

[A] płytki PCB i dokumentacja

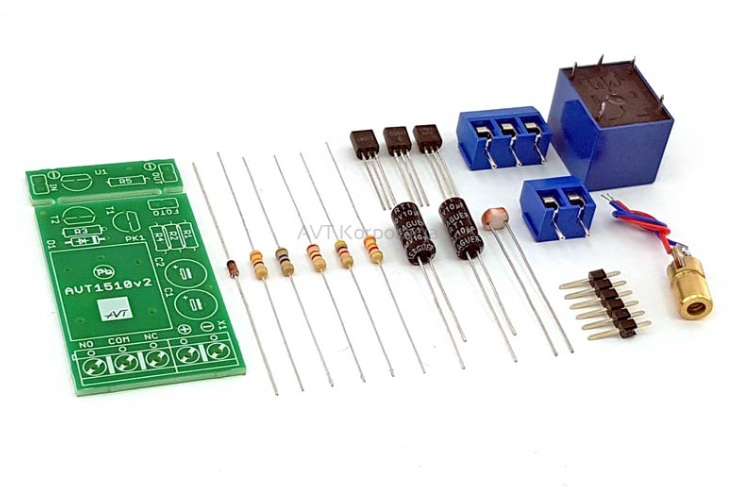

[B] komplet elementów wymieniony w dokumentacji (w tym moduł lasera), płytki PCB

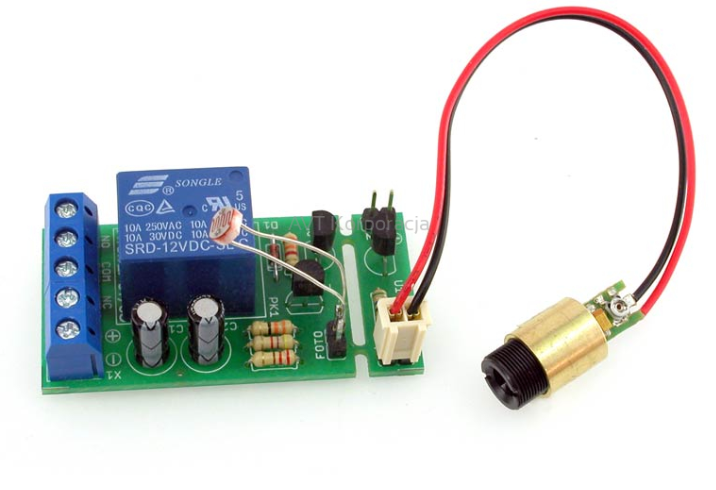

[C] zmontowany i uruchomiony zestaw B
