VAVT1476B Automatyczny włącznik zmierzchowy (Zestaw do montażu)

AVT1476C Automatyczny włącznik zmierzchowy (Zestaw zmontowany)

Dostępność: 0

Cena: 16,00 zł

Cena regularna:

16.00

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT1476B

Opis

AVT1476B Automatyczny włącznik zmierzchowy

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Odnalezienie alejki ogrodowej lub ścieżki do domu po zmroku może być trudne. Rozwiązaniem tego problemu jest prezentowany włącznik zmierzchowy. Jest to chyba jeden z najprostszych układów tego typu. Najprostszy, ale jednocześnie niezawodny. Jako czujnik światła wykorzystany jest fotorezystor. Przy słabym oświetleniu jego rezystancja rośnie, co powoduje wyzwolenie przerzutnika i załączenie przekaźnika sterującego oświetleniem.

Wybrane parametry:

czujnik światła: fotorezystor
układ z histerezą
płynna regulacja czułości zadziałania
element załączający oświetlenie: przekaźnik
maksymalne obciążenie styków: 10A
zasilanie: 12 VDC
wymiary płytki: 56×27mm

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: BC548, 1N4148, 1N4007
Zasilanie: 12Vdc
Wymiary płytki: 27 x 56 mm
Uwagi:

Zawartość zestawu zależy od wersji!

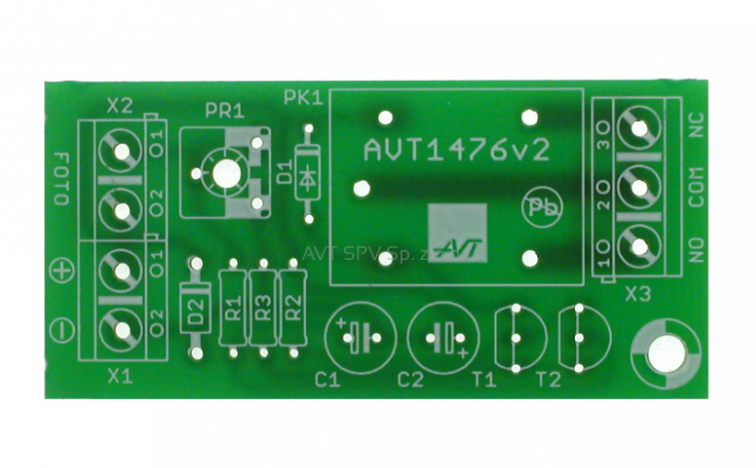

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B

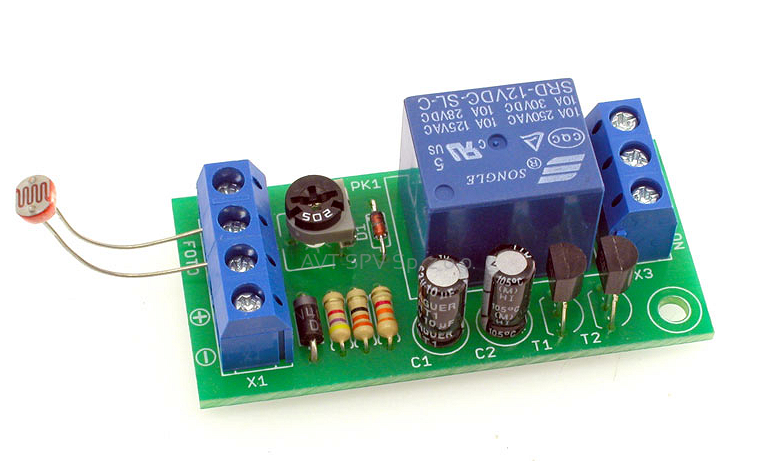

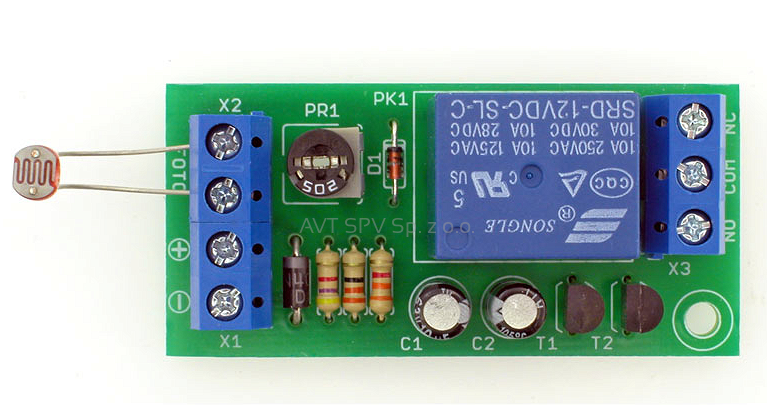

Zdjęcie w wersji [B] przedstawia wersję zmontowaną [C].

Pliki do pobrania:

Instrukcja montażu
