VAVT1459C Uniwersalny układ czasowy (Zestaw zmontowany) AVT1459C
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

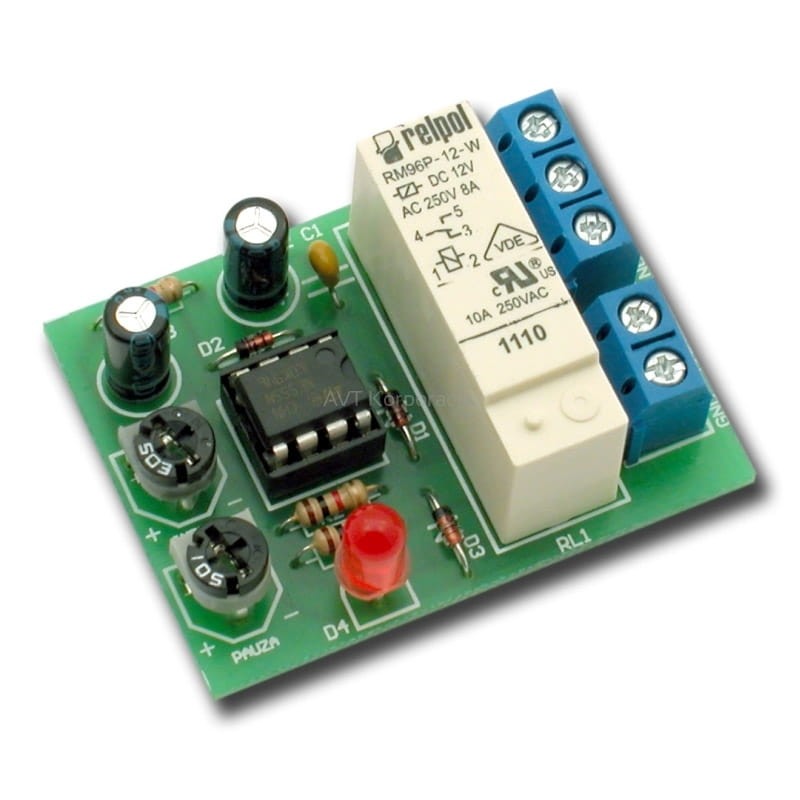

AVT1459C Uniwersalny układ czasowy
Zestaw zmontowany
Niezwykle prosty, ale funkcjonalny układ czasowy pozwalający sterować dowolnymi urządzeniami o przerywanym działaniu – służy do cyklicznego włączania i wyłączania obciążenia. "Sercem’' timera jest nieśmiertelna i legendarna kostka NE555. Zastosowano typowy układ astabilny – generator wytwarza impulsy o stałej czasowej określonej przez kombinacje kondensatora i rezystorów. Jako element sterujący zastosowano przekaźnik. Gwarantuje to pełną separację od sieci 230V.
Urządzenie szczególnie polecane tam gdzie konieczne jest cykliczne włączanie/wyłączanie urządzenia elektrycznego.
Wybrane parametry:
- płynna regulacja czasu przerwy między załączeniami
- płynna regulacja czasów włączenia i wyłączenia
- zakres czasu włączenia 0,5 – 8 s
- zakres czasu wyłączenia 0,5 – 60 s
- sygnalizacja pracy – dioda LED
- element wykonawczy - przekaźnik
- obciążenie styków 8A/230Vac
- zasilanie – 12-15Vdc
Układ zmontowany i uruchomiony.
Półprzewodniki: 1N4148, NE555, LED5R
Zasilanie: 12-15Vdc

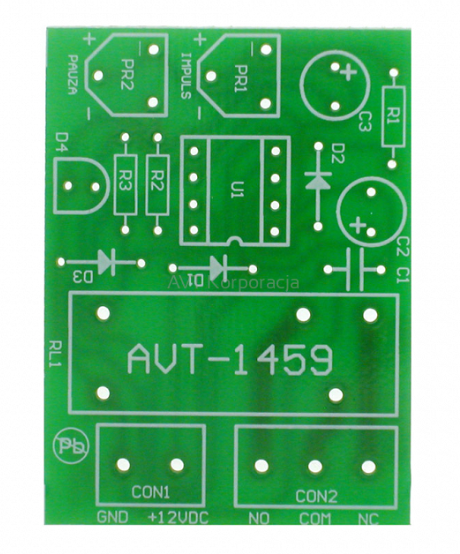

Wymiary płytki: 35 x 47 mm
Uwagi: Pasujące obudowy: KM-27, Z-94, Z-70, Z-70U. Są to obudowy uniwersalne i wymagają niewielkich adaptacji (wywiercenie otworów, przycięcie słupków, wykonanie mocowania płytki)
