VAVT1066C Miniaturowy zasilacz uniwersalny (LM317) TOP-Q (Zestaw zmontowany) AVT1066C

Dostępność:

Wysyłka: z magazynu

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 32,00 zł

Cena regularna:

32.00

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: VAVT1066C

Opis

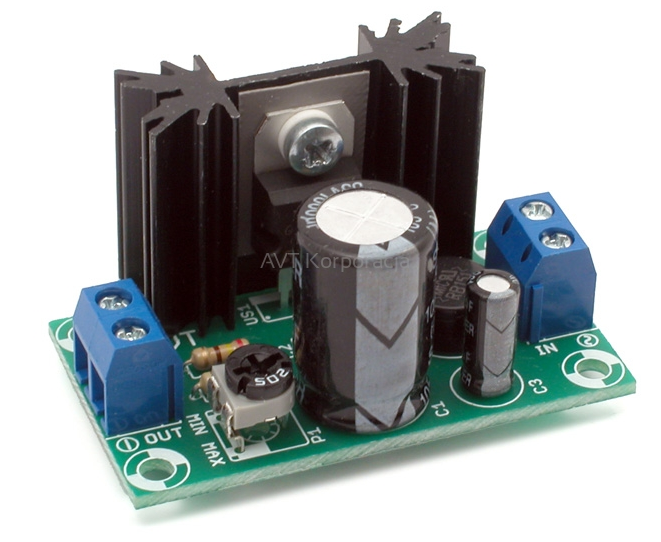

AVT1066C Miniaturowy zasilacz uniwersalny (LM317)

Zestaw zmontowany

Każdy układ elektroniczny wymaga zastosowania odpowiedniego zasilacza. Doskonałym rozwiązaniem jest wykorzystanie scalonego stabilizatora monolitycznego. W kicie zastosowano układ LM317. Umożliwia on określenie napięcia wyjściowego poprzez zmianę rezystancji podłączonej do jednej z końcówek.

Płytka stanowi kompletny moduł zasilający, wymagający jedynie dołączenia transformatora sieciowego. Znajduje się na niej prostownik (mostek Graetza), pojemności wejściowe i układ stabilizatora. Dzielnik napięcia odpowiada za ustalenie napięcia wyjściowego, tak więc można je łatwo dostosować do wymagań zasilanego układu. Na płytce przewidziano też miejsce do zamocowania niewielkiego radiatora.

Urządzenie szczególnie polecane podczas konstruowania wszelakich układów wymagających zasilania sieciowego.

Wybrane parametry:

zakres napięć wyjściowych - 1,25-25 V
prąd wyjściowy - 1 A
wbudowane zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe
prostownik wejściowy
zasilanie - 3-30 VAC (w zależności od napięcia wyjściowego)

Zestaw zmontowany i uruchomiony.

Półprzewodniki: LM317
Zasilanie: 3-30 VAC (w zależności od napięcia wyjściowego)
Wymiary płytki: 30 x 50 mm
Uwagi:

Zawartość zestawu zależy od wersji!

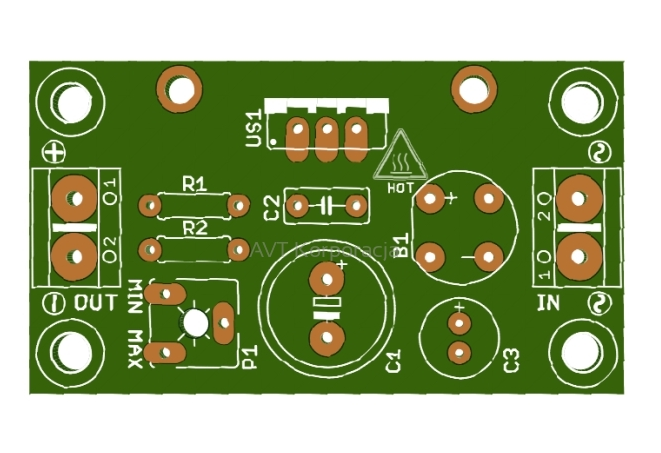

[A] płytka PCB i dokumentacja

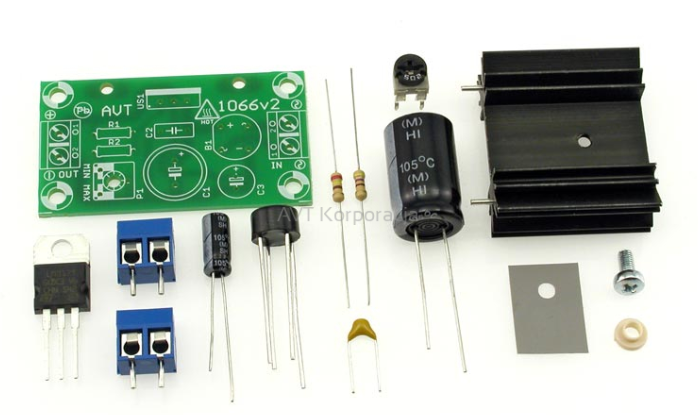

[B] komplet elementów wymieniony w dokumentacji, płytka PCB
[C] zmontowany i uruchomiony zestaw B
