VAVT1023C Przedwzmacniacz gramofonowy o charakterystyce RIAA (Zestaw zmontowany) AVT1023C

AVT1023C Przedwzmacniacz gramofonowy o charakterystyce RIAA

Zestaw zmontowany

Pomimo gwałtownego rozwoju techniki cyfrowej audio, niesłabnącym powodzeniem wśród audiofili cieszą się "czarne" płyty gramofonowe. Do ich odsłuchu potrzebny jest gramofon z wkładką MM (z ruchomym magnesem) wyposażony we wzmacniacz o charakterystyce RIAA. W kicie zastosowano nowoczesny, podwójny wzmacniacz operacyjny typu TDA2320. Jego cechą charakterystyczną jest niskoszumny stopień wejściowy, pełna kompensacja częstotliwościowa, duże wzmocnienie i blisko 100 dB separacja kanałów. Elementy w pętli ujemnego sprzężenia zwrotnego kształtują charakterystykę wzmacniacza zgodnie z normą RIAA.

Urządzenie szczególnie polecane wszystkim audiofilom wykorzystującym jako źródło sygnału gramofon analogowy.

Wybrane parametry:

• układ dwukanałowy, stereofoniczny
• wzmocnienie k=38 dB (f=1kHz)
• napięcie wejściowe (maksymalne) 55 mV
• stosunek sygnał/szum > 78 dB
• zniekształcenia nieliniowe < 0,08% (w całym paśmie)
• napięcie zasilania 7 ÷ 15VDC (koniecznie stabilizowane)

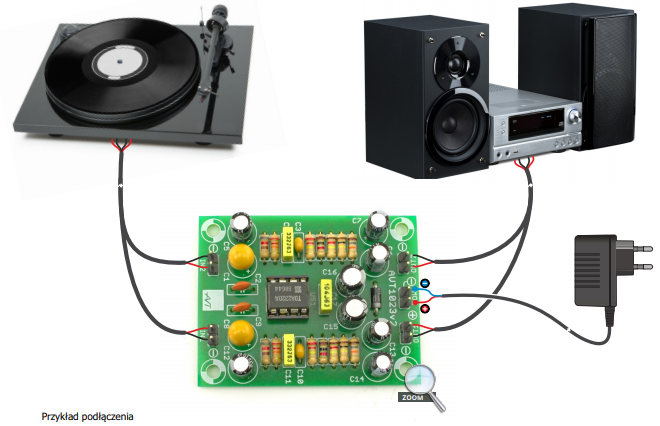

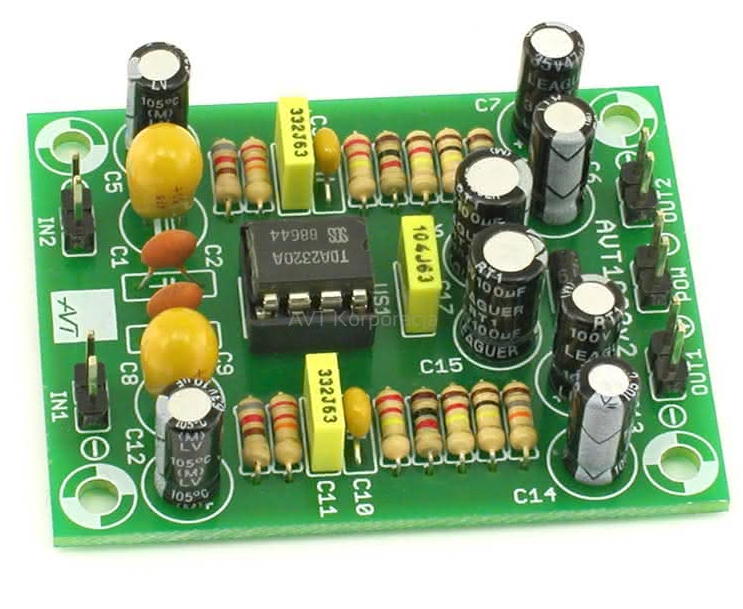

Układ zmontowany i uruchomiony.

• Półprzewodniki: TDA2320A, 1N5819 lub podobna
• Zasilanie: 7 ÷ 15VDC (koniecznie stabilizowane)
• Wymiary płytki: 41 x 53 mm
• Uwagi: W przypadku problemów ze wzbudzaniem się układu lub "zbieraniem" zakłóceń z otoczenia (np. przydźwięk sieciowy) urządzenie należy zamknąć w ekranującym pudełku z blachy lub obudować płytkę drukowaną przyciętymi kawałkami blachy - na płytce przewidziano miejsce na kołki do których można tę blachę przylutować.

Zawartość zestawu zależy od wersji!

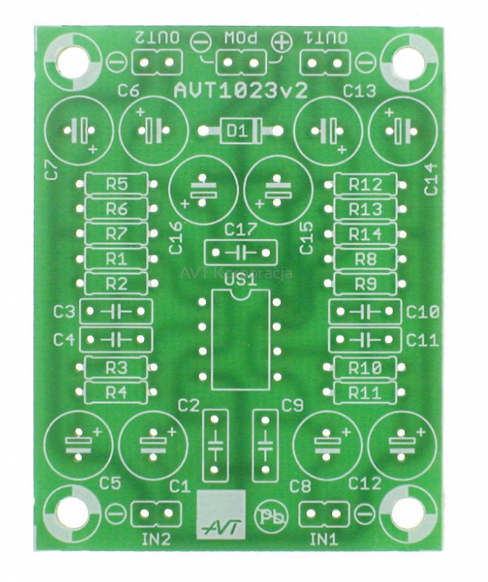

• [A] płytka PCB i dokumentacja
• [B] komplet elementów wymieniony w dokumentacji, płytka PCB
• [C] zmontowany i uruchomiony zestaw B
