UM977-4-5 Symetryzator do anten na pasmo IV - V

Dostępność:

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 4,29 zł

Cena regularna:

4.29

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

INFO: Cyfronika

Kod produktu: UM977-4-5

Opis

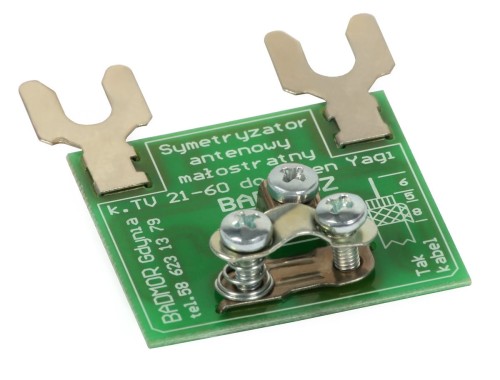

UM977-4-5 Symetryzator do anten na pasmo IV - V

Służą do symetryzacji (a właściwie do antysymetryzacji) sygnału TV. Wejście 300 oHm; wyjście 75 oHm. Tłumienie poniżej 1.5 dB.

Nazwa: symetryzator IV-V
Kod: UM977-4-5
Wejście: 21-69
Tłumienie [dB] <1,5
Impedancja wejściowa [Om]: 300
Impedancja wyjściowa [Om]: 75

Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.

Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. UM977-1-3 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-69 wykonywane są w formie transformatora drukowanego.
