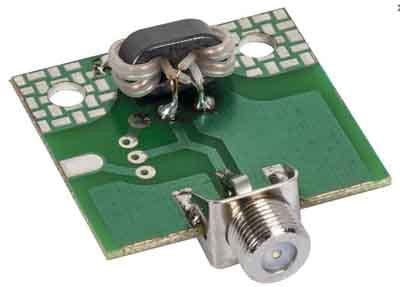

UM977-1-5F Symetryzator (a właściwie antysymetryzator) do anten na pasmo I - V (wejście gniazdo F)

Symetryzatory służa do symetryzacji (a właściwie do antysymetryzacji) sygnału TV.

Wejście 300 oHm;
wyjście 75 oHm.
Tłumienie poniżej 1.5 dB.
Nazwa symetryzator I-V Kod UM977-1-5
Wejście 1-60
Wyjście: gniazdo F
Tłumienie [dB] <1,5
Impedancja wejściowa [Om] 300
Impedancja wyjściowa [Om] 75

Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.

Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. UM977-1-3 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-69 np. UM977-4-5 wykonywane są w formie transformatora drukowanego.
