UM183.20 Sumator telewizyjny - rozdzielacz - kanały 1-60 (5-860 MHz), tłumienie 3,5 dB - możliwość zasilania wzmacniaczy (DVB-T)

UM183.20 Sumator telewizyjny - rozdzielacz - kanały 1-60 (5-860 MHz), tłumienie 3,5 dB - możliwość zasilania wzmacniaczy

• Typ: sumator telewizyjny
• Pasmo: 5-862 MHz,
• Tłumienie przepustowe: 4dB
• impedancja we/wy: 75 Om.
• Umożliwia podłączenie dwóch anten nawet z jednego pasma do jednego odbiornika TV lub może służyć jako rozgałęźnik antenowy i w tym przypadku umożliwia podłączenie do jednej anteny 2 odbiorników TV.
• Zbudowany jest na transformatorze odsprzęgającym
• Możliwość mocowania do masztu.
• Między wejściami a wyjściem istnieje przejście dla prądu stałego co umożliwia zasilanie wzmacniaczy antenowych poprzez kabel koncentryczny.
• Mocowanie i instalacja kabla antenowego: obejma.

Sumatory to urządzenia służące do łączenia sygnałów z dwóch anten. W przypadku odbioru sygnałów z dwóch różnych kierunków, należy pamiętać, iż urządzenia te nie posiadają filtrów pozwalających na wyeliminowanie częstotliwości niepożądanych (w odróżnieniu od zwrotnic). Dlatego sumowaniu należy poddawać sygnały z anten silnie kierunkowych, oraz pamiętać aby kanały z tych dwóch kierunków nie były zbliżone, np. kierunek A - kanał 25 oraz kierunek B - kanał 26. Sumator może również pełnić rolę rozgałęźnika, czyli służyć do rozprowadzenia sygnału z anteny do dwóch odbiorników.

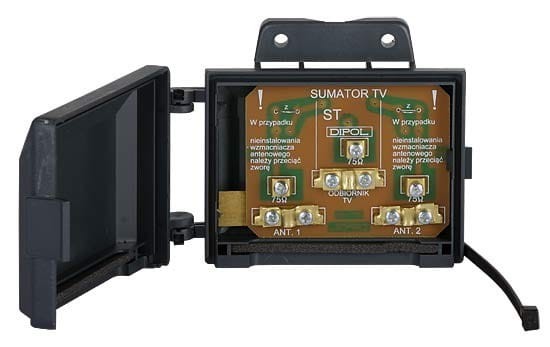

Sumator UM183.20 jest wyposażony w zworki. W przypadku wykorzystania sumatora do łączenia anten wyposażonych we wzmacniacz lub wzmacniacze, należy przeciąć zworki odpowiadające tym antenom. W przypadku wykorzystania sumatora do dzielenia sygnału, należy pozostawić tylko zworkę od strony tego odbiornika, od którego zasilamy wzmacniacz antenowy umieszczony przy maszcie (jeśli nie ma żadnego wzmacniacza masztowego to należy przeciąć obie zworki).
