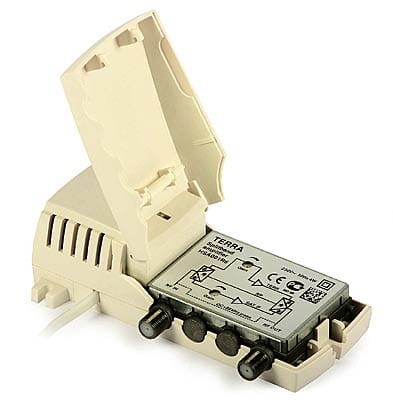

UM167.30 Wzmacniacz satelitarny 18-25 dB - złącza F, zakresy: 87-862 MHz oraz 950-2400 MHz

UM167.30 to wzmacniacz satelitarny z aktywnym torem telewizji naziemnej wyposażony w pasywny kanał zwrotny 65MHz. Jest to więc urządzenie uniwersalne znajdujące zastosowanie przy wzmacnianiu telewizji satelitarnej, naziemnej oraz kablowej. Ponieważ zakres częstotliwości, jakie podać można na wejście wzmacniacza wynosi 87-862 MHz oraz 950-2400 MHz, wzmacniacz ten wykorzystać można również w instalacjach multiswitchowych, gdzie problemem jest zbyt długi odcinek przewodu łączący wyjście multiswitcha z gniazdem końcowym.

Dodatkowym atutem urządzenia przy wykorzystywaniu go w instalacjach z długimi odcinkami kablowymi jest wbudowana prekorekcja charakterystyki tłumiennościowej przewodu wynosząca 7 dB dla pasma IF oraz 4 dB dla pasma telewizji naziemnej. Maksymalne wzmocnienie dla pasma IF wynosi 25dB, natomiast dla pasma telewizyjnego 18dB. Wartość wzmocnienia może być regulowana w zakresie 10 oraz 15 dB dla wyżej wymienionych zakresów częstotliwości. Maksymalny poziom wyjściowy dla IF wynosi 115dBuV (EN50083-3) oraz 110dBuV (DIN45004B) dla telewizji naziemnej. Pozwala to wykorzystać wzmacniacz zarówno w mniejszych instalacjach, jak i większych sieciach zbiorczych

Pasmo przenoszenia dla kanału zwrotnego wynosi 5-65 MHz, przy czym tor ten jest torem biernym o tłumieniu 4dB. UM167.30 wyposażony jest w osobny obwód przenoszący napięcie stałe oraz sygnał DiSEqC. Możliwe jest wobec tego umieszczenie wzmacniacza zarówno między zasilaczem antenowym a przedwzmacniaczem telewizji naziemnej (maksymalnie 400mA), jak i tunerem satelitarnym oraz przełącznikiem DiSEqC.

Cechy wyróżniające

wzmocnienie sygnału telewizji naziemnej oraz satelitarnej
możliwy przesył sygnału DiSEqC oraz napięcia stałego
regulacja wzmocnienia dla każdego z torów telewizyjnych
odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego

Dane techniczne

Nazwa	Wzmacniacz HSA-001R6
Kod	UM167.30
Kanał dosyłowy
Zakres częstotliwości	Tor SAT	950 - 2400 MHz
	Tor TV	87 - 862 MHz
Wzmocnienie	Tor SAT	18-25 dB (prekorekcja)
	Tor TV	14-18 dB (prekorekcja)
Regulacja wzmocnienia	Tor SAT	10 dB
	Tor TV	15 dB
Tłumienie odbić	Tor SAT	> 10dB do 1750 MHz; liniowe 10-7dB dla 1750-2400 MHz
	Tor TV	> 10 dB
Maksymalny poziom wyjściowy IMD3=35dB	Tor SAT	115 dBuV
Maksymalny poziom wyjściowy IMD3=60dB	Tor TV	110 dBuV
Przesyłanie napięcia DC	400 mA max.
Kanał zwrotny
Zakres częstotliwości	5-65 MHz
Tłumienie	4 dB
Tłumienie odbić	> 14 dB
Inne
Zasilanie	230 V / 50Hz 4W
Temperatura pracy	-20ºC ... +50ºC
Wymiary/Masa	133 x 73 x 39 mm / 0.36 kg
