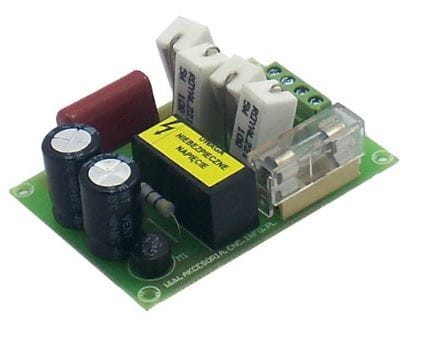

TSS-MODUMS2-MOD Softstart do transformatora toroidalnego do 2kVA (moduł zmontowany)

TSS-MODUMS2-MOD Softstart do transformatora toroidalnego do 2kVA (moduł zmontowany)

Moduł zmontowany

Softstart przeznaczony jest do tzw. miękkiego startu urządzeń zasilanych napięciem sieci 230V. 50Hz. Układ zapobiega powstawaniu w uzwojeniach transformatora impulsu prądowego. który pojawia się podczas włączania go do sieci. Impuls ten ma znaczenie. gdy moc transformatora jest większa niż 200W. Przy włączeniu do sieci układu z transformatorem dużej mocy. podłączonym do niego mostkiem i kondensatorami. prąd przez niego pobierany jest większy niż jego prąd znamionowy. powodując zadziałanie bezpieczników. które to odłączą nam zasilanie.
Jest to szczególnie uciążliwe w przypadku. gdy pod jedną listwę zasilającą mamy podłączony komputer i sterownik maszyny. Przy zadziałaniu bezpiecznika wyłączy się nam komputer powodując utratę nie zapisanych danych. Stosując układ Softstartu eliminujemy taką sytuację i bez obaw możemy pracować na komputerze i sterowniku maszyny wpiętych w jedną listwę zasilającą (jeden bezpiecznik). W chwili podłączenia urządzenia do sieci elektrycznej prąd początkowo płynie przez rezystory dużej mocy (powodując łagodny rozruch). a następnie przekaźnik włącza całą moc na odbiornik i jest on w pełni zasilany.
Softstart wykonany jest na podstawie ogólnodostępnej aplikacji zasilacza beztransformatorowego. Cały układ oraz podłączony do niego transformator chroni bezpiecznik topikowy 5A. Moc transformatora może sięgać aż 2kW (wtedy bezpiecznik powinien mieć wartość > 9A).
Do wykonania połączeń z urządzeniami zewnętrznymi wykorzystano złącza typu ARK 1.5 mm² o maksymalnym napięciu 250V i prądzie przewodzenia 16A. Komponenty. z których wykonany został moduł Softstart spełniają dyrektywę RoHS Unii Europejskiej (Restriction of use of certain Hazardous Substances) dotyczącą ochrony środowiska naturalnego. Urządzenie wykonuje się w technologii bezołowiowej. Spoiwo użyte do montażu urządzenia zawiera 99% cyny i 1% miedzi.
Zalety modułu Softstart:

• niski koszt.
• małe wymiary.
• zasilanie 230 V AC. 50 Hz.
• możliwość podłączenia transformatora o mocy do 2kW.
• wszechstronność zastosowań.
• prosta obsługa.
• łatwy montaż.
• korzystny stosunek cena/jakość/możliwości
• Napięcie zasilania modułu 230 V AC. 50 Hz
• Maksymalna moc transformatora podłączanego do modułu 2 kW
• Standardowy bezpiecznik (dla transformatora do 1 kW) 5 A typu F
• Chłodzenie Pasywne lub wymuszony obieg
• Środowisko Miejsce Unikać kurzu. oleju i gazów powodujących korozję
• Temperatura otoczenia 0°C - 50°C; składowania 0°C - 50°C
• Wilgotność 30% - 75% RH (bez kondensacji)
• Wymiary [mm] Długość: 72
• Szerokość: 53
• Wysokość: 29 (wysokość zależna jest od zastosowanych rezystorów 10 Ω/5W)
• Waga [kg]: ~ 0.060
