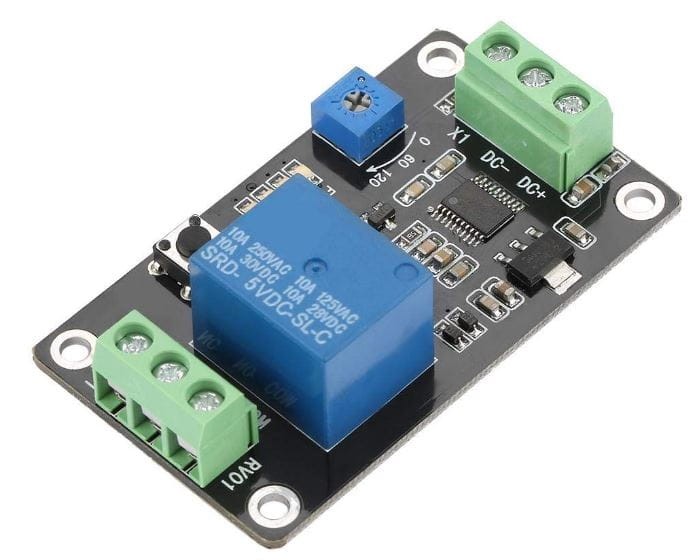

TIMER-MPT12-5 Moduł wyłącznika czasowego, zakres: 0.1s-60s, zasilanie: 5V

TIMER-MPT12-5 Moduł wyłącznika czasowego, zakres:  0.1s-60s, zasilanie: 5V

• Moduł przekaźnika opóźniającego wykorzystuje wysokiej jakości komponenty i charakteryzuje się stabilną wydajnością i prostotą. Może być szeroko stosowany w różnych sytuacjach kontrolnych, które wymagają opóźnienia samoblokowania. Moduł jest wstępnie skonfigurowany z 4 funkcjami, aby spełnić różne potrzeby aplikacji, i może być dostosowywany i dodawany do innych określonych funkcji zgodnie z potrzebami użytkownika.



• Funkcje:

  1. Z opóźnieniem włączania, opóźnieniem wyłączania, samoblokowaniem i funkcją opóźnienia wyzwalania.
  2. Z funkcją antyrewersyjną zasilania, aby zapobiec uszkodzeniu modułu.
  3. Zasilanie: 5 V/
  4. Czas opóźnienia można dowolnie ustawić w zakresie od 0,1 sekundy do 120 sekund.
  5. Parametry można zapisać, a zawartość ustawień nie jest tracona po wyłączeniu zasilania.



• Specyfikacja:

  Napięcie robocze: DC 5V
  Prąd roboczy: <80mA przy 5V (<1mA, gdy przekaźnik nie działa);

• Obciążalność:

  -port normalnie otwarty: DC 0-30V/10A, AC 0-250V/10A
  -port normalnie zamknięty: DC 0-28V/10A, AC 0-125V/10A
  -Temperatura robocza: -20~60℃ (zakres graniczny -30~70℃)
  -Rozmiar: 60x35x20mm / 2.36x1.38x0.79in
  -Waga opakowania: Ok. 23g



• Funkcja modułu:

  Użytkownik może wybrać jedną z następujących czterech funkcji, naciskając przycisk. Czas opóźnienia można wybrać, regulując potencjometr. Czas opóźnienia T1 można regulować w zakresie od 0,1 sekundy do 120 sekund.

  Funkcja F1: Opóźnienie włączania zasilania: Po opóźnieniu T1 od rozpoczęcia włączania zasilania przekaźnik włącza się i wysyła impuls wysokiego poziomu do interfejsu X1 w dowolnym momencie. Ta funkcja resetuje i restartuje.
  Funkcja F2: Opóźnienie włączania zasilania jest odłączane: przekaźnik jest zamykany po włączeniu zasilania. Po zamknięciu czasu T1 przekaźnik jest odłączany, a impuls wysokiego poziomu jest wysyłany do interfejsu X1 w dowolnym momencie. Ta funkcja jest resetowana i restartowana.
  Funkcja F3: Tryb przekaźnika samoblokującego: impuls wysokiego poziomu jest wysyłany do interfejsu przekaźnika X1, przekaźnik jest zamykany, a przekaźnik impulsu wysokiego poziomu jest wyłączany.
  Funkcja F4: Tryb wyzwalania poziomu: Po włączeniu zasilania przekaźnik jest odłączany, a wysoki poziom jest wysyłany do interfejsu X1. Przekaźnik natychmiast się podnosi. Po zniknięciu portu X1 przekaźnik nadal się wciąga. Po nadejściu czasu wciągania T1 przekaźnik się wyłącza.



• Interfejs modułu:

  Napięcie/wejście:

  1. DC+: dodatnie zasilanie prądem stałym
  2. DC-: ujemne zasilanie prądem stałym
  3. X1: interfejs wykrywania wejścia

  Wyjście:
  1. COM: wspólny interfejs przekaźnika
  2. NO: normalnie otwarty interfejs przekaźnika
  3. NC: normalnie zamknięty interfejs przekaźnika
