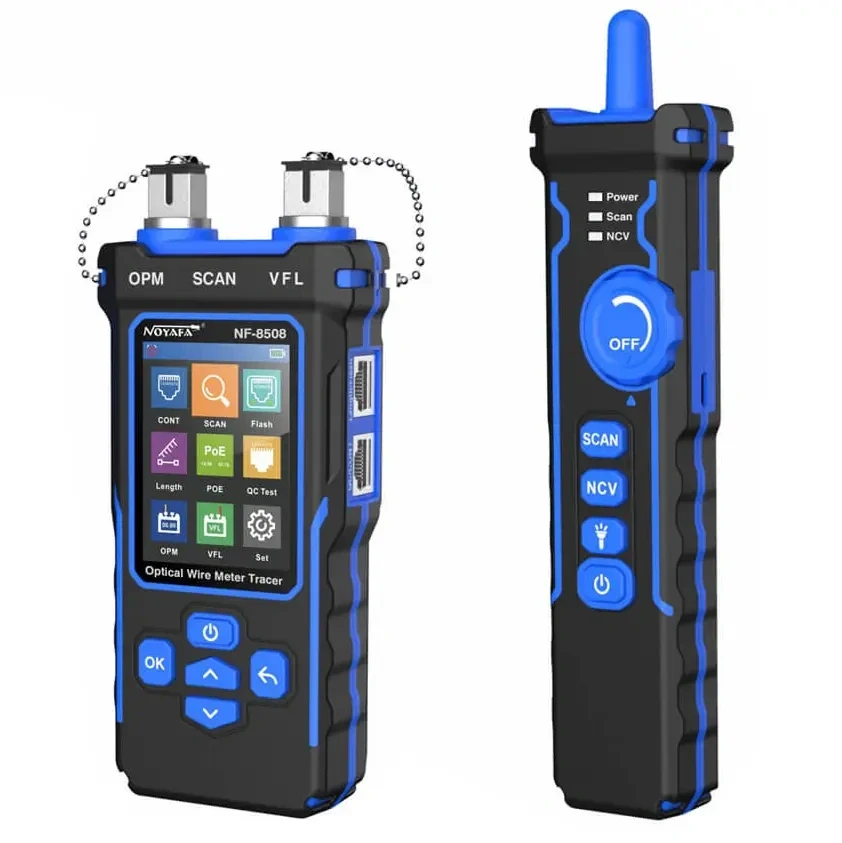

TEST-NF8508 Tester kabli sieciowych LAN i światłowodów 9w1 z PoE, VFL i OPM

TEST-NF8508 Tester kabli sieciowych LAN i światłowodów 9w1 z PoE, VFL i OPM

TEST-NF8508 to zaawansowany tester sieci 9w1 do diagnostyki instalacji LAN i światłowodów. Łączy funkcje mapowania przewodów, lokalizacji kabli, pomiaru długości, testów PoE oraz analizy światłowodów (OPM, VFL).

Urządzenie umożliwia szybkie wykrywanie zwarć, przerw i błędów okablowania, a funkcja port flash pozwala błyskawicznie znaleźć aktywny port w switchu.

Dzięki obsłudze światłowodów i funkcji VFL (laser 10 mW), tester sprawdza się również w instalacjach FTTH i serwerowniach.

Specyfikacja techniczna

• Obsługa kabli: CAT5 / CAT6 / światłowody
• Funkcje: wire map, scan, port flash, długość kabla, PoE, test RJ45, OPM, VFL, NCV
• Zakres długości: 2.5 m – 200 m
• Dokładność: ±1.6 m do ±3.2 m
• PoE: IEEE 802.3af/at
• VFL: 10 mW
• OPM: 1310 / 1550 / 1625 nm
• Zasilanie: 3.7V 1500 mAh
• Ładowanie: USB-C

Wymiary nadajnika: 148 x 70 x 32 mm

Wymiary odbiornika: 198 x 50 x 28 mm
Zawartość zestawu

tester – 1 szt.
odbiornik – 1 szt.
kabel RJ45 – 1 szt.
kabel RJ11 – 1 szt.
adapter z krokodylkami – 1 szt.
kabel USB-C – 1 szt.

Porady techniczne

• Pomiar z dwóch stron kabla pomaga znaleźć miejsce uszkodzenia
  Tryb cyfrowy lepszy przy kablach aktywnych
  Tryb analogowy lepszy przy kablach niepodłączonych
  Typowe napięcie PoE: 48–52 V
  Regularna kalibracja OPM zwiększa dokładność
• PoE pozwala przesyłać zasilanie i dane jednym kablem. Standardy 802.3af i 802.3at różnią się mocą.
• TDR mierzy długość kabla poprzez analizę odbicia sygnału.
• VFL wykorzystuje światło do lokalizacji uszkodzeń światłowodu.
