TEST-NF826 – lokalizator przewodów w ścianie i pod ziemią, rur, tester instalacji elektrycznych

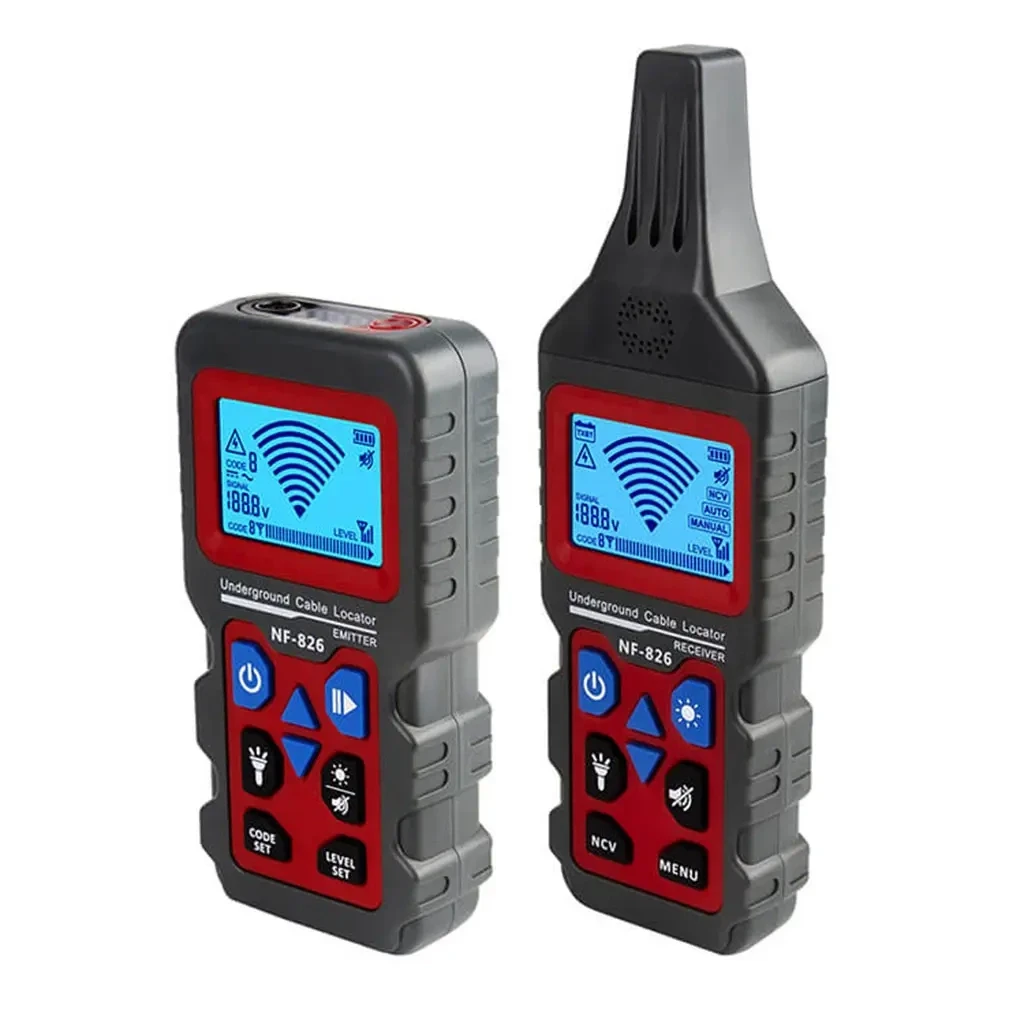

TEST-NF826 Wire Tracer to wielofunkcyjny lokalizator przewodów elektrycznych, kabli i rur, który umożliwia szybkie i precyzyjne namierzanie instalacji w ścianach oraz pod powierzchnią gruntu. Urządzenie łączy w sobie funkcję tracera kabli, testera zwarć i przerw, wyszukiwarki bezpieczników (breaker finder), detektora napięcia oraz lokalizatora rur metalowych.

Maksymalna głębokość detekcji do 2 metrów pozwala skutecznie śledzić przebieg przewodów w ziemi bez konieczności rozkuwania podłogi czy rozbierania trawnika. To realna oszczędność czasu i kosztów przy pracach instalacyjnych, modernizacyjnych oraz serwisowych.

Nadajnik generuje sygnał o częstotliwości 125 kHz, który może być wprowadzony do badanego przewodu lub instalacji. Odbiornik (sonda) analizuje siłę sygnału i wskazuje jego kierunek na czytelnym wyświetlaczu LCD oraz za pomocą sygnału dźwiękowego. Dzięki temu lokalizacja przerw, zwarć i obwodów otwartych jest szybka i jednoznaczna.

Wbudowany woltomierz AC/DC (12–400V) umożliwia pomiar napięcia bez użycia dodatkowego miernika. Dodatkowo odbiornik oferuje funkcję NCV – bezdotykowego wykrywania napięcia AC powyżej 60V, co zwiększa bezpieczeństwo pracy przy instalacjach energetycznych.

NF826 sprawdza się przy:

• wyszukiwaniu przewodów elektrycznych w ścianach z płyt g-k i w murze,
• identyfikacji obwodów w rozdzielnicy,
• lokalizacji kabli energetycznych i sieciowych w ziemi,
• wykrywaniu przebiegu metalowych rur wodnych, grzewczych i gazowych,
• diagnozowaniu uszkodzeń instalacji.

Urządzenie posiada regulację czułości oraz tryb ręczny i automatyczny, co pozwala dopasować pracę do warunków – zarówno w budynkach mieszkalnych, jak i w instalacjach przemysłowych.
Specyfikacja techniczna

• Model: NF826
• Maksymalna głębokość detekcji: do 2 m (80”)
• Maksymalna długość śledzonego kabla: do 1000 m
• Obsługiwane elementy: przewody metalowe, kable energetyczne, sieciowe, rury metalowe
• Regulacja czułości: wielopoziomowa
• Zasilanie: akumulator Li-Ion 3,7V 1400 mAh
• Sygnalizacja: dźwiękowa (tone) + wyświetlacz LCD
• Certyfikaty: CE, FCC, RoHS, ISO 9001
• Wymiary opakowania: 26 × 19 × 7 cm

Nadajnik:

• Wyświetlacz: 52 × 35 mm TN z podświetleniem
• Częstotliwość sygnału: 125 kHz
• Test własny sygnału Vp-p
• Pomiar napięcia: AC: 12–400V (50–60 Hz) ±2,5%; DC: 12–400V ±2,5%
• Interfejs: gniazdo typu multimeter jack
• Wymiary: 158 × 80 × 33 mm

Odbiornik:

• Wyświetlacz: 52 × 35 mm TN z podświetleniem
• Wskaźnik siły sygnału
• Sygnalizacja niskiego poziomu baterii nadajnika
• Częstotliwość odbioru: 125 kHz
• Wykrywanie zwarcia: tak
• Wykrywanie przerwy w obwodzie: tak
• Automatyczne przemiatanie częstotliwości
• Tryb pracy: ręczny / automatyczny
• Funkcja NCV: AC 50–400V (50–60 Hz) ±2,5%
• Wymiary: 228 × 74 × 28 mm

Praktyczne wskazówki

Przed lokalizacją przewodu pod napięciem sprawdź zakres napięcia woltomierzem w nadajniku.
Przy pracy w ziemi zwiększ czułość stopniowo – zbyt wysoka czułość może powodować odbicia sygnału od innych metalowych elementów.
W rozdzielnicy używaj funkcji „breaker finder”, podłączając nadajnik do gniazda – pozwala to zidentyfikować właściwy wyłącznik nadprądowy jednym dotknięciem sondy.
Jeśli sygnał jest niestabilny, zmień tryb z AUTO na MANUAL i dopasuj poziom czułości ręcznie.
W ciemnych pomieszczeniach korzystaj z wbudowanej diody LED w odbiorniku, aby precyzyjnie prowadzić sondę wzdłuż trasy kabla.
