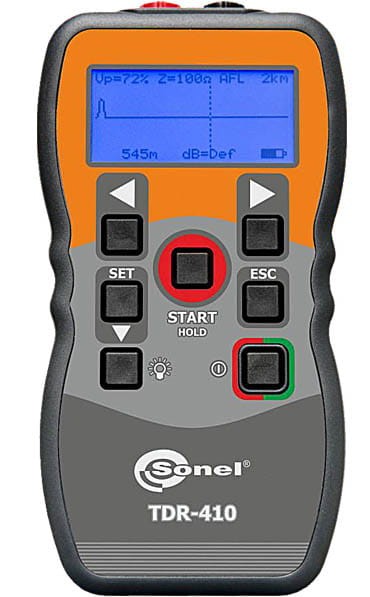

TEST-MTDR410 Miernik długości kabla do 2km, lokalizacja uszkodzeń - pomiar czasu propagacji sygnału - reflektometr

TEST-MTDR410 Miernik długości kabla do 2km - pomiar czasu propagacji sygnału - reflektometr

Lokalizacja uszkodzeń kabli energetycznych.
Lokalizacja uszkodzeń miedzianych kabli telekomunikacyjnych.
Lokalizacja uszkodzeń kabli współosiowych.
Lokalizacja uszkodzeń okablowania infrastrukturalnego.
Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli.
Graficzny obraz uszkodzenia kabla wraz z automatycznym wskazaniem odległości do miejsca usterki na ekranie.
Automatyczny lub manualny tryb pracy:
- funkcja automatycznej lokalizacji uszkodzenia (AFL),
- tryb pracy z ręcznym wyborem zakresu i czułości,
- pojedynczy pomiar wyzwalany ręcznie lub skanowanie ciągłym,
11 dostępnych zakresów pomiarowych od 7 m do 4000 m wybieranych w trybie manualnym lub dobieranych automatycznie,
Maksymalna długość wykonywanego pomiaru: do 4000 m z jednego końca kabla,
„Strefa martwa” pomiaru ograniczona do 0,5 m,
Wyświetlacz LCD 2,5” z podświetleniem,
Skanowanie automatyczne lub wyzwalanie ręczne pomiaru,
Czułość ustawiana ręcznie lub dopasowana automatycznie,
Regulacja dopasowania impedancyjnego,
Regulacja współczynnika propagacji od 1% do 99%,
Szczelna i wytrzymała mechanicznie obudowa,
Niewielkie wymiary i waga.
Zakresy pomiarowe 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km
Wybór zakresu manualny lub automatyczny
Rozdzielczość ok. 1% wybranego zakresu
Dokładność pomiaru 1% zakresu
Czułość min. 3 pikseli na odbiciu od uszkodzenia w odległości 4 km na kablu miedzianym 0,6mm
Współczynnik propagacji 1% … 99% lub 2,5 … 148,5 m/μs
Impuls wyjściowy 5 Vp-p (obwód otwarty)
Impedancja wyjścia regulowana - 25, 50, 75 i 100Ω
Szerokość impulsu wyjścia 3 ns … 3 μs (automatyczna przy wyborze zakresu)
Tryb skanowania pomiar pojedynczy lub ciągły (2 pomiary na sekundę)
Generator sygnału akustycznego 810 ... 1110 Hz
Zasilanie 4 x baterie alkaliczne 1,5V typu AA lub 4 x akumulatory NiMH AA
Czas pracy z kompletu baterii 30 godzin skanowania ciągłego
Auto-wyłącznik po 1, 2, 3, 5 min. lub nieaktywny
Wyświetlacz LCD 64 x 128 pikseli z podświetleniem
Temperatura pracy -10 °C … +50 °C
Temperatura składowania -20 °C … +70 °C
Wymiary 165 x 90 x 37mm
Masa 350 g
Zabezpieczenie prądowe 250 V AC
Normy bezpieczeństwa IEC61010-1; EN 60950, EMC BS/EN 61326-1
Obudowa IP54
