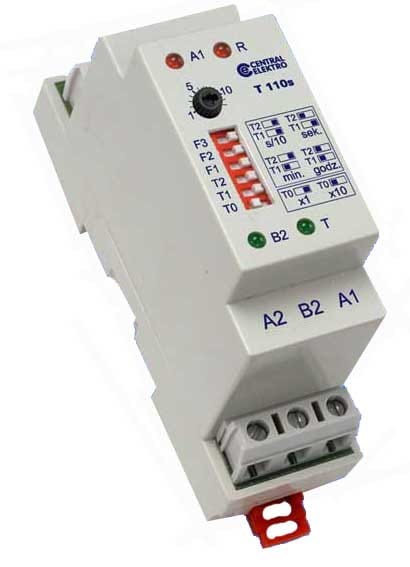

TC110S-230 Wielofunkcyjny przekaznik czasowy 230V (obudowa: 1.5 modułu)

TC110S-230 Wielofunkcyjny przekaźnik czasowy 230V

Przewaga przekaźników wielofunkcyjnych nad jednofunkcyjnymi widoczna jest szczególnie w złożonych układach automatyki, ponieważ ogranicza asortyment stosowanych modułów, przez co minimalizuje koszty utrzymania ruchu. Wystarczy jeden przekaznik zapasowy, którym można zastapić dowolny uszkodzony.

Funkcje
1. Opóznione załaczenie
1.1. wyzwalanie zasilaniem
1.2. wyzwalanie wejsciem sterujacym B2
2. Impuls o długosci T wyzwalany zboczem narastajacym A1 lub B2
2.1. wyzwalany zasilaniem
2.2. wyzwalany wejsciem sterujacym B2 (formowanie impulsów)
3. Impuls o długosci T wyzwalany zboczem opadajacym B2
4. Impuls o długosci T wyzwalany zmiana stanu B2
5. Impuls o długosci 0,5 s opózniony o czas T
5.1. wyzwalany zasilaniem
5.2. wyzwalany wejsciem sterujacym B2
6. Opóznione odpadanie retrygowalne
7. Opóznione odpadanie nieretrygowalne
8. Impulsator symetryczny o okresie 2T
8.1. start od przerwy
8.2. start od impulsu

Zakresy czasu:
0,1÷1,2 s; 1÷12 s; 10÷120 s
1÷12 min; 10÷120 min
1÷12 h; 10÷120 h

Rodzaj pracy: praca ciągła (C)
Poziom zakłóceń: normalny (N)

• Roboczy zakres napięcia zasilania: 0,85÷1,1 Un
• Temperatura otoczenia: -25°C÷+55°C
• Nastawa czasu: płynna w 7 podzakresach
• Zakres nastawy czasu: 0,1 s÷120 h
• Dokładność powtarzania: ±0,5%
• Zestyk wyjściowy: 1P- przełączny
• Napięcie znamionowe zestyku: 250V AC
• Obciążalność prądowa zestyku (przy cosφ=1): 8A
• Stopień ochrony: IP 20
• Przyłacz: zaciski srubowe
• Masa urzadzenia: 70 g

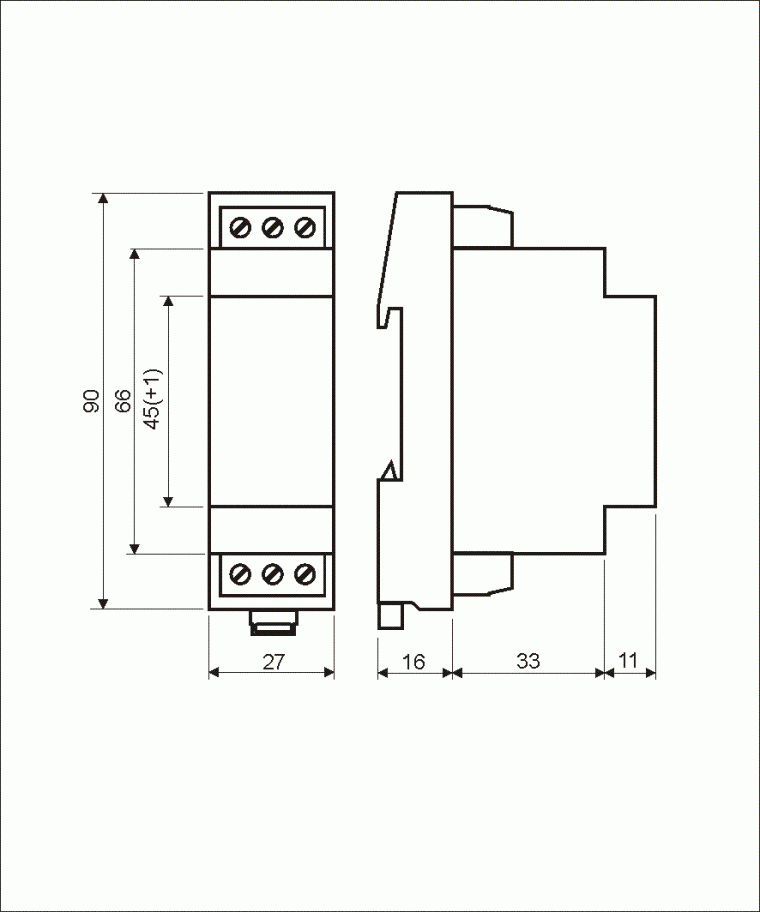

• Obudowa: typ S1.5, 90x28x60 mm (1,5 modułu)
• Sposób montażu: na szynie TH35, EN 50 022

Znamionowe napięcie zasilania:

TC110s/230 230V AC
TC110s/24 24V AC/DC
