SD-ZESTAW07-32 Sterownik dzwonków szkolnych z wyjściem AUDIO do systemów radiowęzłowych - przykładowy zestaw 32 głośników

SD-ZESTAW07-32 Sterownik dzwonków szkolnych z wyjściem AUDIO do systemów radiowęzłowych - przykładowy zestaw  32 głośników

Specjalny dzwonek szkolny dostosowany do systemu radiowęzła szkolnego lub wzmacniacza z dużym czerwonym 20 x 80mm wyświetlaczem czasu. Zegar włącza dowolne dźwięki, muzykę i dzwonki samodzielnie wgrane na karcie pamięci lub pendrive w formacie MP3, podłącza się go do wejścia wzmacniacza radiowęzła, posiada dodatkowe wyjście sterujące włączeniem całego systemu radiowęzła, preferencji wejścia i power. W ustawionych godzinach włącza i odtwarza różne dźwięki zaprogramowane w dowolnych godzinach. Gra według zaprogramowanych czasów różne melodie, zapowiedzi słowne, oddzielne komunikaty, zapowiedzi przerwy śniadaniowej, zależnie od ustalonych godzin dzwonków (również okolicznościowe i świąteczne). Wyjście audio do którego podpinamy wzmacniacz 100V a do wzmacniacza odpowiednie głośniki. W zależności od ilości głośników dopieramy odpowiedni wzmacniacz.

W tej wersji praktycznie nie ma ograniczeń co do ilości dzwonków (głośników). Do zadanej ilości głośników dobieramy odpowiedni wzmacniacz. Zaletą tego rozwiązanie są własności stosowanych wzmacniaczy – są to w zasadzie wzmacniacze radiowęzłowe, czyli oprócz sygnalizacji dzwonkowej mamy możliwość użycia radiowęzła. Po zakupieniu i podłączeniu mikrofonu można wydawać komunikaty głosowe. Większość tego typu wzmacniaczy ma także radio i dodatkowe wejścia audio. Są też wersje z mikserami.
• zasilanie 230V
• wyświetlacz wysokości 20mm x 80mm
• przyciski dodatkowych dzwonków: podstawowy, wybranego oraz alarmu
• wyjście analogowe 0,9Vp RCA
• wyjście przekaźnikowe zwierne 100mA (na czas włączenia) preferencji on/off
• dwa programy włączeń po 500 pamięci godzin włączeń nawet co 5 minut.
• czas włączenia melodii 1-50 sek.
• wejście USB (do pendrive'a) i karty pamięci mikro SD
• Wymiary standard RACK.

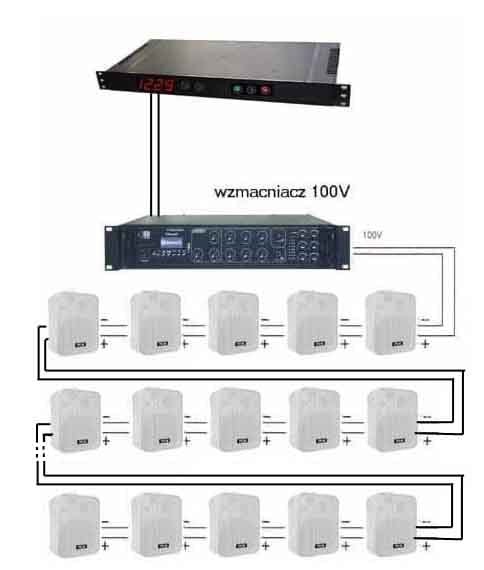

W zestawie przykładowo uwzględniono 32 głośniki o mocy 10W. Przy zastosowaniu mocniejszego wzmacniacza ilość głośników można znacznie powiększyć lub zamówić głośniki o większej mocy - choć na podstawie dotychczasowych realizacji głośniki o mocy 10W się sprawdzają.

Skład zestawu:

1. ZRA6 Sterownik dzwonków bezstresowych (woźna+ generator) sztuk 1;
2. SD-HQM350BC Wzmacniacz typu radiowęzłowego sztuk 1;
3. SD-GD10165W Głośnik z regulacją skokową: 5; 10W  sztuk 32.

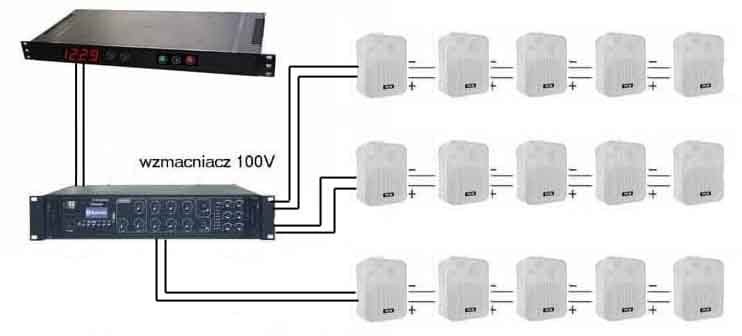

Wzmacniacze tego typu posiadają możliwość podziału na strefy. Każda strefa m wtedy niezależną regulacje mocy. Ale oczywiście wymaga to odpowiedniego okablowania. Na drugim schemacie pokazana jest praca wzmacniacza w trybie strefowym.
