SD-JB139 Sterownik czasowy dzwonka szkolnego - dwukanałowy: niezależne sterowanie 2 wyjściami

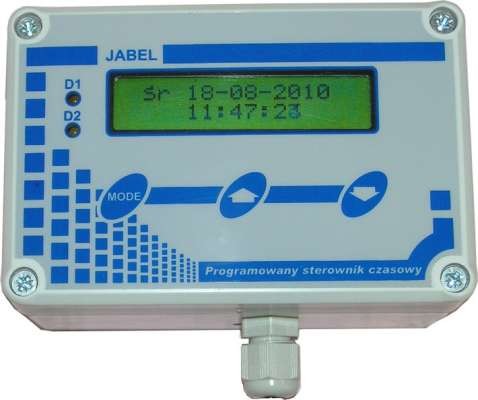

SD-JB139 Sterownik czasowy dzwonka szkolnego

Sterownik czasowy umożliwia automatyczne załączanie i wyłączanie o określonych godzinach dwóch urządzeń. Momenty załączania i wyłączania programowane są niezależnie dla obu wyjść i dla każdego dnia tygodnia. Istnieje możliwość takiej konfiguracji sterownika, aby sterował np. dzwonkiem szkolnym. Dzięki zastosowaniu bateryjnego podtrzymania pamięci nie jest wymagane ponowne ustawianie czasu w przypadku zaniku napięcia zasilania.

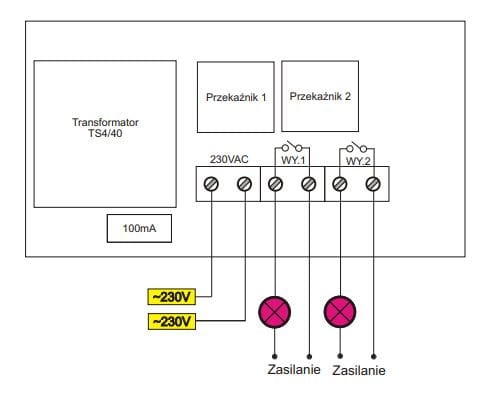

Sterownik czasowy posiada dwa niezależne wyjścia WY.1 i WY.2, każde z nich może pracować w jednym z dwóch trybów:
1. tryb sterownika czasowego, gdzie przekaźnik jest załączany i wyłączany o określonych        godzinach,
2. tryb dzwonka szkolnego gdzie przekaźnik załączany jest o określonej godzinie na zaprogramowany czas w zakresie od 1 do 99 sekund.
Sterowanie wyjściami odbywa się w cyklu tygodniowym.
Podgląd aktualnych nastaw jest możliwy po naciśnięciu klawisza [GÓRA] dla WY.1 lub klawisza [DÓŁ] dla WY.2.
Jeśli zaistnieje potrzeba załączenia w danej chwili przekaźników można to wykonać przez naciśnięcie i przytrzymanie klawiszy: [GÓRA] i [MODE] dla wyjścia 1 oraz [DÓŁ] i [MODE] dla wyjścia 2. Na wyświetlaczu pojawi się napis “ALARM”. Wyłączenie odbywa się w ten sam sposób jak włączenie. W chwili gdy wyświetlany jest napis “ALARM” dla danego wyjścia nie jest realizowany zaprogramowany plan.
Załączenie przekaźnika na danym wyjściu jest sygnalizowane
zaświeceniem się odpowiedniej diody LED.

Dane techniczne:

• Zasilanie:..................................................................................230VAC
• Obciążenie styków przekaźników:......................................3A/230VAC
• Maksymalna dzienna ilość wł./wył. dla każdego wyjścia:................ 60
• Czas załączenia przekaźników w trybie sterownia dzwonkiem:.1... 99 sek.
• Temperatura pracy....................................................................0...50 C
• Rodzaj wyświetlacza................................................LCD 2x16 znaków
• Wymiar wyświetlacza:........................................................64x13,5mm
• Kolor wyświetlacza....................................................................zielony
• Podświetlenie wyświetlacza:..........................................................brak
• Wymiary obudowy..........................................................118/78/55 mm
