SD-DGA6 Generator dzwonków bezstresowych do wzmacniaczy radiowęzłowych - inna melodia nawet na każdy dzwonek (bez woźnej)

SD-DGA6 Generator dzwonków bezstresowych do wzmacniaczy radiowęzłowych - inna melodia nawet na każdy dzwonek (bez woźnej)

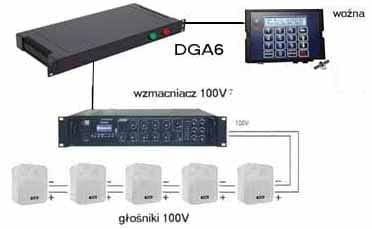

SD-DGA6 Jest to generator dźwięków do głośnikowych dzwonków bezstresowych - współpracuje ze wzmacniaczami lub wzmacniaczami radiowęzłowymi i w zasadzie ze wszystkimi woźnymi (sterownikami czasowymi). Do pamięci generatora użytkownik ma dostęp przez port USB. Po podłączeniu generatora do komputera widzimy jego pamięć FLASH jako dodatkowy dysk na który wgrywamy wybrane i przygotowane wcześniej pliki dźwiękowe (pliki muzyczne: dźwięk podstawowego dzwonka na lekcje i dźwięk dzwonka na przerwę, jeżeli ma być inny). Do pamięci możemy wczytać wiele plików muzycznych - na każdy dzwonek może być inny plik. Pliki każdego dnia odtwarzane są kolejno poczynając od pliku o numerze 00002.mp3. Dźwięki głównego alarmu są wczytane fabrycznie ale możemy samodzielnie go zmienić, zastępując innym sygnałem. Sterownik generuje sygnał AUDIO (wyjście RCA) który podajemy na wejście wzmacniacza radiowęzłowego 100V. W miejsce istniejących dzwonków instalujemy głośniki z naszej oferty, wykorzystując istniejące przewody i podłączamy je do wzmacniacza. (szczegóły w instrukcji). Generator dostarczamy z przykładowymi plikami muzycznymi. Szkoła jest instytucją publiczną, zatem przy wykorzystywaniu plików muzycznych należy się upewnić, że wybrany plik nie podlega ochronie praw autorskich.

UWAGA! Do domknięcia systemu potrzebna jest jeszcze woźna (programowany zegar), wzmacniacz i głośniki!

Działanie:

1. wczytany jeden plik - będzie odtwarzany jeden
2. wczytane dwa pliki - będą odtwarzane na przemian, z tym że odtwarzanie zacznie się od drugiego
3. wczytane cztery pliki - będą odtwarzane kolejno: 2; 3; 4; 1 i znowu 2; 3; 4; 1 - taki cykl będzie się powtarzał aż do ostatniego dzwonka.
4. wczytana ilość plików równa ilości dzwonków dla danego dnia lub większa - będą odtwarzane kolejno zaczynając od drugiego. Następnego dnia cykl się powtórzy. Jeżeli chcemy zatem mieć różnorodność dzwonków najlepiej dla każdego wczytać plik, przy czym oczywiście pliki się mogą powtarzać byle miały kolejne numery. Wymaga to trochę pracy ale można stworzyć całkiem oryginalny system sygnalizacyjny.
5. każdego dnia odtwarzanie zacznie się od pliku nr 2 (naturalnie z wyjątkiem przypadku gdy mamy tylko jeden plik)
6. na panelu jest mniejszy żółty przycisk - wyzwala on kolejny dzwonek z listy, zatem użycie go zakłóci kolejność dzwonków
7. reset, czyli powrót do dzwonka nr 2 uzyskujemy poprzez chwilowe wyłączenie zasilania
8. w przypadku zaniku zasilania generator pamięta wgrane dzwonki ale następuje reset, czyli powrót do dzwonka nr 2 - po ponownym pojawieniu się zasilania właśnie przy pomocy żółtego przycisku można zsynchronizować dzwonki - jeżeli awaria jest w środku dnia.

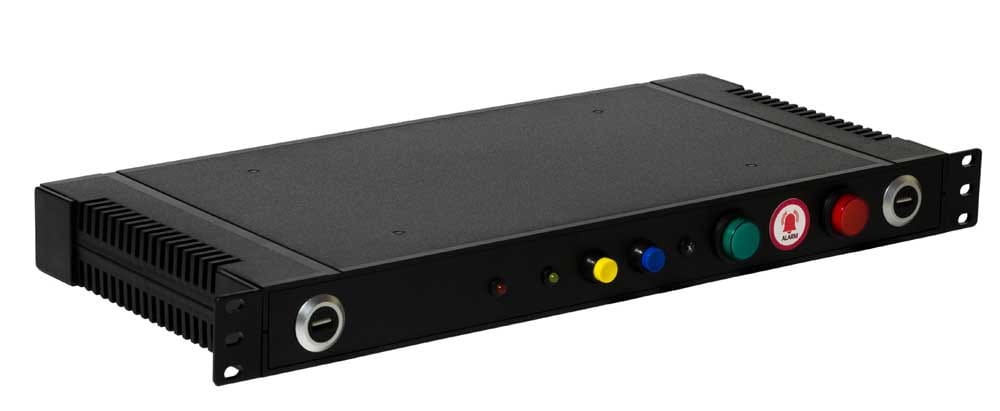

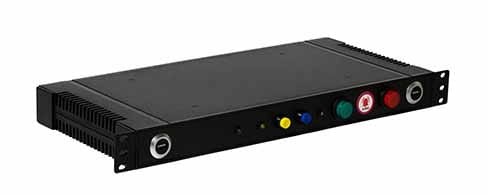

9. na panelu jest także duży czerwony przycisk - to oczywiście alarm - działa bistabilnie tzn. włączamy go przyciskając a wyłączamy przyciskając ponownie.
10. obok głównego alarmu mamy duży przycisk zielony (monostabilny, czyli działa jak przycisk dzwonka) - może on być wykorzystany jako drugi rodzaj alarmu - oczywiście jeżeli wczytamy odpowiedni plik
11. na tylnej ścianie obudowy mamy gniazdo zasilania, wyjście sygnału AUDIO (RCA), wejście dla woźnej i wyjścia dla alarmów (możliwość podpięcia zewnętrznych przycisków alarmów czy też toru radiowego włączającego alarmy zdalnie)

Generator posiada wyjście AUDIO (gniazdo RCA) do połączenia ze wzmacniaczem lub radiowęzłem.

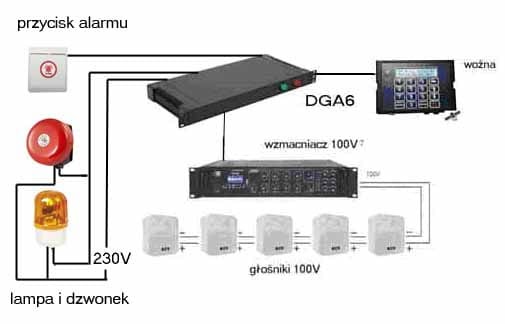

Generator posiada wyjście przekaźnikowe (8A) do podłączenia tradycyjnego dzwonka lub sygnalizacyjnej lampy. Przekaźnik włącza się na czas trwania dzwonka.

Generator posiada wyjście na uruchomienie alarmu z zewnątrz (przewodowo) - na zamówienie możemy zainstalować zdalne, radiowe uruchomienie alarmu.

- głośniki zamawiamy osobno;
- regulacja głośności odbywa się przy pomocy wzmacniacza – regulacja: 60 – 105dB (zależy też od głośników)
- ilość głośników: nie ma ograniczeń - do wymaganej ilości głośników dobieramy odpowiedni wzmacniacz

Zalecane sterowniki dzwonków: SD-KS015RS, SD-KS029GPS, MSZ10, MSZ10GPS - sterowniki te posiadają możliwość ustawienia przeddzwonków ale jeżeli przeddzwonków nie potrzebujemy to generator współpracuje ze wszystkimi woźnymi z wyjściem przekaźnikowym i może rozróżniać dzwonki na lekcję i na przerwę (jeżeli różne wczytamy do pamięci).

• Wgrywanie dzwonków: Przy kopiowaniu do pamięci należy pliki nadpisać pozostawiając dotychczasowe nazwy Należy zwrócić uwagę by w pamięci generatora pozostały tylko pliki mp3! Czasami po podłączeniu w pamięci jest zapisywana informacja programu antywirusowego. Po zakończeniu kopiowania należy ten plik usunąć. W pamięci mają pozostać tylko nasze pliki mp3. Szczegóły przygotowania plików mp3 podajemy w instrukcji obsługi.
  Wielkość pliku ma znaczenie bo w tej wersji generatora woźna nie ma wpływu na długość dzwonka. Wczytany plik będzie odtworzony w całości gdy tylko woźna go zainicjuje. Zatem natęży sobie odpowiednio przygotować pliki mp3. W Internecie jest dostępnych kilka programów do przycinania i obróbki plików mp3. Generator dostarczamy z wczytanymi, przykładowymi plikami muzycznym.
• Generator posiada dwa kanały wejściowe dla woźnej: MULTI różne dzwonki ale woźna nie ma wpływu na długość dzwonka i SINGLE - jeden dzwonek ale o jego długości decyduje program woźnej. Szczegóły w instrukcji obsługi.
• Na panelu, obok przycisków alarmów jest dodatkowy przycisk (żółty) pozwalający odsłuchać dzwonki i sprawdzić czy ich kolejność jest właściwa.
  4. Zawartość zestawu: generator, kabel RCA, kabel USB, zasilacz 9-12V
• Wymiary: 203x431x43mm
