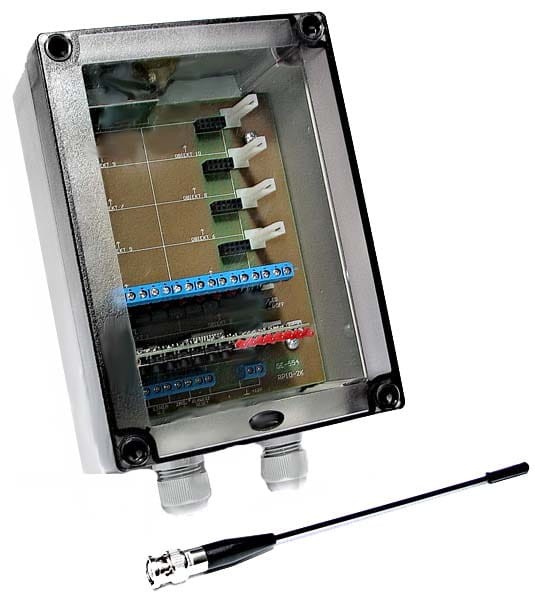

RADIO-RPK10 Odbiornik radiopowiadamiania RP10 - zasięg do 1000m

RADIO-RPK10 Odbiornik radiopowiadamiania RPK10 - zasięg do 1000m

Radiopowiadamianie jest stosowane w celu przesyłania sygnałów alarmowych z chronionych obiektów. Prezentowane rozwiązanie pozwala monitorować  od dwóch do dziesięciu obiektów rozmieszczonych w odległości do 2 km od odbiornika. Jego istotnym parametrem jest kontrola łaczności pomiędzy nadajnikiem a odbiornikiem. System kontroluje dwa stany alarmowe na każdym obiekcie, łaczność oraz zasilanie nadajników.

Transmisja radiowa jest kodowana, algorytm pracuje w oparciu o kod zmienny KeeLoq ® firmy Microchip Technology Inc. USA. Częstotliwość pracy 433,92 MHz to pasmo nie wymagające posiadania zezwoleń na użytkowanie sprzętu pracującego na tej częstotliwości:
- odbiornik może kontrolować od 2 do 10 obiektów (dwa wyjścia alarmowe z każdego obiektu) - standardowo oferujemy odbiornik z jednym modułem, czyli do kontroli 2 obiektów - rozszerzenie o kolejne 2 moduły wymaga dokupienia modułu rozszerzeniowego RADIO-RPK-10M i dodatkowego nadajnika RADIO-NRPK102K;
- z kontrola łącza - kontrola łącza z każdym obiektem;
- kontrola zasilania nadajników;

Odbiornik radiopowiadomienia RPK10 na obiekty z kontrolą łącza

• kontrola łącza z każdym obiektem
• zasięg 1 km
• od 2 do 10 obiektów
• dwa wyjścia alarmowe z każdego obiektu
• kontrola zasilania nadajników
• współpraca - tylko z nadajnikiem NRPK102K
• może pracować w 2 trybach: centralkowym i samodzielnym

Parametry techniczne odbiornika

• częstotliwość 433,92 MHz
• transmisja radiowa kodowana
• kontrola łączności: tak
• rodzaj modułu odbiorczego superheterodyna
• czułość -115 dBm
• ilość obiektów od 2 do 10
• Zasilanie:
  • znamionowe 12 V DC
  • dopuszczalne 10-15 V DC
• Maksymalny pobór prądu:
  • z 1 modułem 0,3A
  • z 5 modułami 1,3A
• Obciążalność:
  • wyjście przekaźnikowe 1A/24V DC; 0,5A/125V AC
  • wyjście sabotażu 50mA/ 12 V DC

• stopień ochrony IP 67
• temperaturowy zakres pracy od -20 do +40 °C
• gniazda antenowe BNC 50 Ohm
• wymiar 180 (220)x130x80 (mm)
• współpraca nadajnik typ 102K
• zasięgi pracy (m)* 2000
• gwarancja: 24 miesiące

Zasięgi Pracy * - podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20%, cegły o 20-40 %, betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy stosowanie retransmiterów. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane.

Kod Zmienny Komunikacji - transmisja radiowa pomiędzy nadajnikiem i odbiornikiem oparta jest na kodzie zmiennym (KEELOQŸ firmy Microchip Technology Inc.), który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

Częstotliwość 433,92 MHz - urządzenia pracują w oparciu o częstotliwość 433,92 MHz. Pasmo nie wymagające specjalnych zezwoleń i koncesji na użytkowanie.

Tryb centralkowy jest przewidziany do sytuacji gdy sygnały alarmowe z oddalonych obiektów mają być przekazywane do centrali alarmowej. Radiopowiadamianie pełni rolę łącza pomiędzy obiektami a centralą alarmową. Przekaźniki w odbiorniku RPK10 odwzorowują stany wejść w nadajnikach. Pojawienie się stanu alarmowego na dowolnym z obiektów powoduje zadziałanie odpowiedniego przekaźnika, a po zaniku stanu alarmowego przekaźnik zostanie wyłączony.

Tryb samodzielny pozwala nadzorować stany alarmowe w oddalonych obiektach, a obydwa kanały w każdym z nadajników mogą mieć status „informacyjny” lub „alarmowy”. Wystąpienie stanów alarmowych na dowolnym z kontrolowanych obiektów pobudza odpowiedni przekaźnik w odbiorniku i stan ten jest sygnalizowany aż do ręcznego skasowania.

Odbiornik radiopowiadamiania może pracować z superheterodynowym modułem odbiorczym zamontowanym bezpośrednio w obudowie odbiornika lub zewnętrznym wzmacniaczem WLC201. Stosowanie WLC201 umożliwia umieszczenie anteny w miejscu dobrych warunków odbioru sygnałów radiowych z nadajników (np. na maszcie) w odległości do 200m od odbiornika radiopowiadamiania. Połączenie pomiędzy WLC i odbiornikiem RPK10 jest wykonywane standardowym przewodem stosowanym w instalacjach alarmowych.

Główne zastosowania - monitorowanie sygnałów alarmowych z chronionych obiektów.
