PPR614 Przekaźnik priorytetowy do współpracy z przekładnikiem prądowym 0,5-5A

PPR614 Przekaźnik priorytetowy do współpracy z przekładnikiem prądowym 0,5-5A

• Montaż na szynie 35 mm.
• Do współpracy z przekładnikiem prądowym.
• Przekaźnik priorytetowy PPR614 jest przystosowany do współpracy z przekładnikiem prądowym, którego prąd uzwojenia wtórnego nie przekracza 5 A. Przekaźniki priorytetowe stosujemy między innymi w przypadku, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy. Mogą one pracować niezależnie. Ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.
• Działanie: Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odbiornik priorytetowy przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.

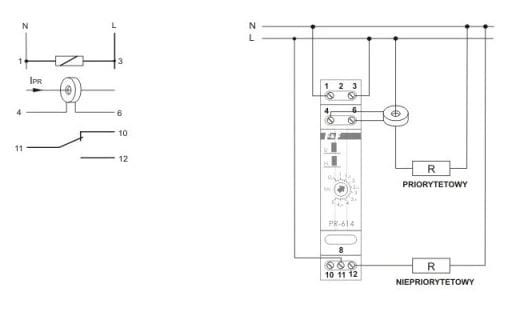

• Przekaźnik priorytetowy PPR614 jest przystosowany do współpracy z przekładnikiem, którego prąd uzwojenia wtórnego nie przekracza 5 A. Obwód pierwotny przekładnika włączony jest w obwód zasilający odbiornika priorytetowego, a wtórny do zacisków pomiarowych przekaźnika. Wartość rzeczywista nastawy prądu, przy którym zadziała przekaźnik jest iloczynem liczby ustawionej pokrętłem na skali i zastosowanego przekładni przekładnika prądowego.
• Przykład: Dla odbiornika priorytetowego o maksymalnym obciążeniu 140 A stosujemy przekładnik prądowy o parametrach 150/5 A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2 A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60 A (2 A×30=60 A).
• Uwaga! Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5 A.

Dane techniczne:

• Zakres prądu zadziałania [A] do: 5
• Rodzaj napięcia: AC
• Zakres prądu znamionowego Iu [A] do: 5
• Głębokość wbudowania [mm]: 48.5
• Szerokość wyrażona liczbą modułów: 1
• Liczba styków zwiernych: 0
• Maksymalna zwłoka czasowa rozłączania [ms]: 100
• Liczba styków rozwiernych: 0
• Maksymalny prąd ciągły [A]: 16
• Liczba styków przełącznych: 1
• Zakres prądu znamionowego Iu [A] od: 0
• Stopień ochrony (IP): IP20
• Zakres prądu zadziałania [A] od: 0.5
• Sposób montażu: Szyna DIN
• Kod producenta: PR-614
