PPE619 Przekaźnik priorytetowy w obudowie na szynę - do 16A

PPE619 Przekaźnik priorytetowy w obudowie na szynę - do 16A

Przeznaczenie:
Przekaźnik prądowy służy do kontroli wartości natężenia prądu w obwodach mierzonych z funkcją przełączenia styku w przypadku  przekroczeniu wartości natężenia prądu powyżej ustawionych wartości progowych. Jest to przekaźnik z kanałem przelotowym - do tego kanału wpuszczamy przewód obwodu nadzorowanego.

Działanie:

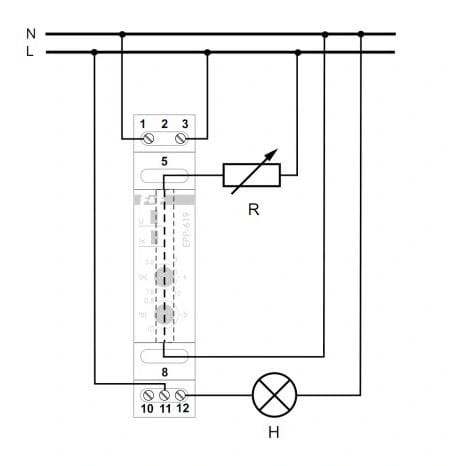

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Potencjometrem nastawiana jest wartość natężenia prądu zadziałania. Jeżeli wartość natężenia prądu jest poniżej nastawionego progu styk pozostaje otwarty (poz. 11-10). Jeżeli wartość natężenia prądu przekroczy próg nastawy  styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym t. Przekroczenie progu nastawy sygnalizowane jest świeceniem LED czerwonej I<. Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz 11-10).



UWAGA!

Prąd odbiornika  może być większy niż 16A. Jest jedynie ograniczony przekrojem przewodu przewlekanego przez kanał przelotowy.

Dane techniczne:

• zasilanie: 230V AC
• styk: 1P
• prąd: <16A
• prąd obwodu mierzonego: ograniczony przekrojem przewodu
• prąd przełączenia: regulowany 0,6÷16A
• histereza powrotu: 10%
• opóźnienie zadziałania - reg. 0,5÷10sek
• pobór mocy: 0,4W
• przyłącze: zaciski śrubowe 2,5mm²
• temperatura pracy: -25÷50°C
• wymiary: 1 moduł (18mm)
• montaż: na szynie TH-35
• Kanał przelotowy: średnica Ø4
• izolacja: jedwab szklany impregnowany kauczukiem
• oporność izolacji: 108Ω
• napięcie przebicia izolacji: 4,3kV
• maks. temperatura pracy: 180°C, klasa H
