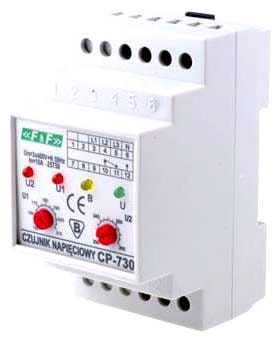

PNCP730 Przekaźnik napięciowy 3-fazowy (zabezpieczenie przed zmianami napięcia)

PNCP730 Przekaźnik napięciowy 3-fazowy (zabezpieczenie przed zmianami napięcia)

Przeznaczenie
Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Działanie
Potencjometrami ustawiane są dolny (U1) i górny (U2) prógi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED zielonej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10). Spadek napięcia na jednej fazie poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.

Uwaga!
Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania lub odłączenia "zera" nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.

Dane techniczne

• zasilanie: 3×(50÷450V)+N
• prąd obciążenia: <8A
• styk separowany: 1P
• sygnalizacja zasilania: LED zielona
• sygnalizacja przekroczenia progów napięciowych: 2×LED czerwona
• sygnalizacja blokady: LED żółta
• próg napięciowy zadziałania: dolny U1 150÷210V; górny U2 230÷260V
• histereza napięciowa powrotu: dla progu U1 5V; dla progu U2 5V
• czas zadziałania: dla progu U1 - regulowany 0,5÷10sek; dla progu U2 0,1sek
• czas powrotu: dla progu U1 1,0sek; dla progu U2 1,0sek
• pobór mocy: 1,7W
• temperatura pracy: -25÷50°C
• przyłącze zaciski śrubowe: 2,5mm²
• wymiary: 3 moduły (52,5mm)
• montaż na szynie: 35mm
