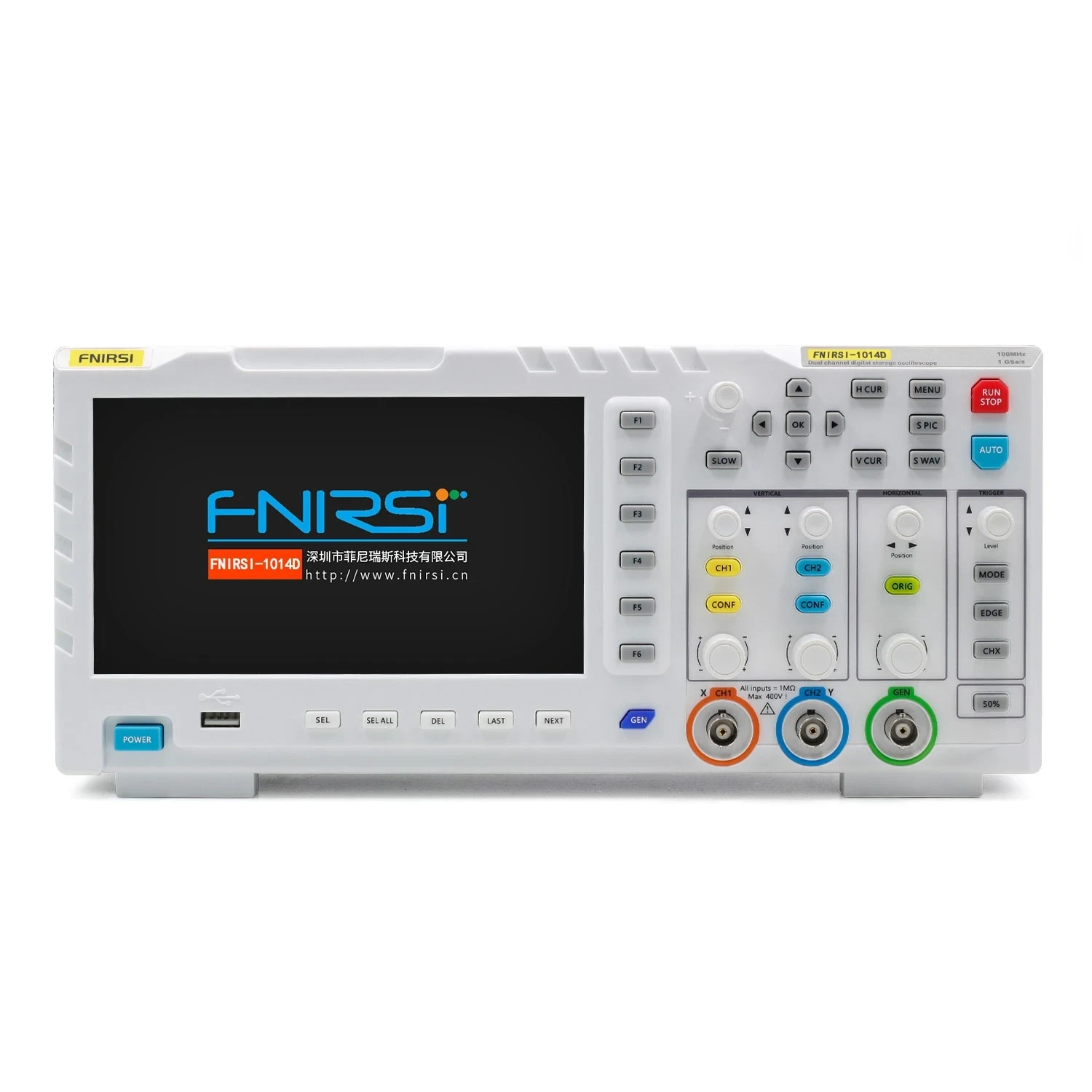

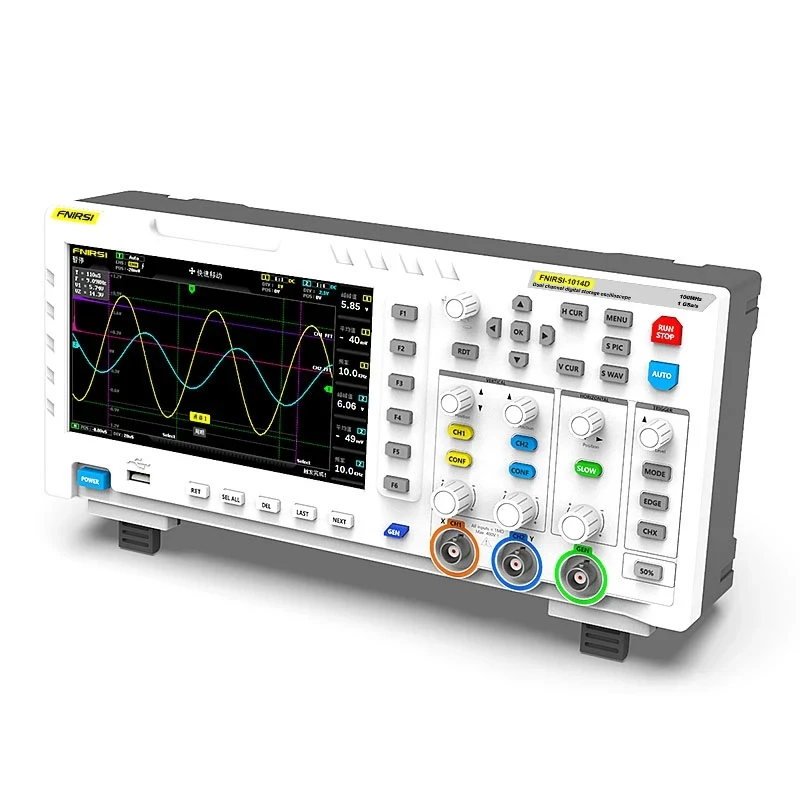

OSC-FN1014D Oscyloskop dwukanałowy 100MHz + Generator sygnału DDS, FNIRSI 1014D

OSC-FN1014D Oscyloskop dwukanałowy 100MHz + Generator sygnału DDS, FNIRSI 1014D

• FNIRSI-1014D to wielofunkcyjny dwukanałowy oscyloskop o kompaktowej konstrukcji i szerokim zakresie funkcji przeznaczony dla branży serwisowej i badawczo-rozwojowej.



• Idealny dla hobbystów, studentów i profesjonalistów. Oferuje pasmo przepustowości 100 MHz, dwa kanały pomiarowe, częstotliwość próbkowania 1GSa/s oraz duży, czytelny wyświetlacz LCD. Urządzenie oferuje korzystny stosunek ceny do jakości.
  FNIRSI 1014D jest idealnym narzędziem do takich prac jak:

  Diagnostyka elektroniki
  Naprawa sprzętu elektronicznego
  Projektowanie układów elektronicznych
  Prowadzenie zajęć laboratoryjnych
  Majsterkowanie



• Główne cechy:

  Kompaktowa i ergonomiczna obudowa : Łatwy do transportu i obsługi.
  Duży, kolorowy wyświetlacz LCD : Zapewnia czytelny obraz przebiegów.
  Dwa kanały pomiarowe : Pozwala na jednoczesne monitorowanie dwóch sygnałów.
  Szerokie pasmo przepustowości 100 MHz : Wystarczające do większości zastosowań hobbystycznych i edukacyjnych.
  Szybka częstotliwość próbkowania 1GSa/s : Zapewnia dokładne rejestrowanie szybkich przebiegów.
  Generator funkcyjny DDS : Umożliwia generowanie różnych sygnałów testowych.
  Interfejs USB: Umożliwia podłączenie do komputera w celu analizy danych i zapisywania przebiegów.



• Specyfikacja:

  2 kanały
  wysokiej rozdzielczości wyświetlacz LCD 7 cali 800 x 480 pikseli
  szerokość pasma: 2×100 MHz
  częstotliwość próbkowania: 1 GSa/s
  dokładność przetwornika ADC: 8 bitów
  czas narastania: mniej niż 3 ns
  pojemność pamięci: 240 kb
  impedancja wejściowa: 2×1 MΩ
  czułość: 50 mV/div ~ 5 V/div (7 kroków)
  ochrona: do 400 V góra-dół
  sprzężenie wejściowe: AC/DC
  podstawa czasu: 50 s/div ~ 10 ns/div (30 kroków)
  tryb wyzwalania: pojedynczy/normalny/auto
  tryb wyzwalania: narastający/opadający
  dokładność numerycznego wskazania napięcia: ±5%
  numeryczna dokładność odpowiedzi częstotliwościowej: ±0,01%
  przechwytywanie ekranu: 1000 obrazów
  przechwytywanie przebiegów: 1000 sygnałów
  częstotliwość generatora funkcyjnego: 1 Hz ~ 10/2 MHz
  wyjście generatora funkcyjnego: 14 przebiegów
  interfejs USB umożliwia podłączenie do komputera w celu udostępniania zrzutów ekranu i analizy zapisanych danych
  kursory: 2× poziomy, 2× pionowy
  pomiar numeryczny: VPP, VP, Vmax, Vmin, Vavg, Vrms, częstotliwość, duty+, duty-, time+, okres
  funkcje pomiarowe: Pomiar kursorem, wykres Lissajousa, widmo FFT
  zasilanie: 5 VDC/2 A
  wymiary: 310 × 145 × 70 mm



• W zestawie:

  oscyloskop 1014D,
  instrukcja
  zasilacz sieciowy
  kabel zasilający
  kabel USB-A do USB-A
  dwie sondy pomiarowe
  kabel BNC z zaciskiem krokodylkowym
  wkrętak regulacyjny do sond pomiarowych



• FNIRSI 1014Dposiada wbudowany generator sygnałów DDS (Direct Digital Synthesis),który umożliwia generowanie różnych typów sygnałów testowych, takich jak sygnały sinusoidalne, prostokątne, trójkątne i impulsowe. Aby skorzystać z generatora, należy wykonać następujące kroki:

  1. Przełącz tryb pracy:

  Naciśnij przyciskMODE, aby przełączyć urządzenie z trybu oscyloskopu do trybu generatora. Na wyświetlaczu pojawi się ikona generatora i menu wyboru sygnału.

  2. Wybierz typ sygnału:

  Użyj przyciskówUP iDOWN, aby poruszać się po menu typów sygnałów. Dostępne typy to:

  Sine: Sygnał sinusoidalny
  Square: Sygnał prostokątny
  Triangle: Sygnał trójkątny
  Pulse: Sygnał impulsowy

  3. Ustaw parametry sygnału:

  Użyj przycisków UP, DOWN, SELECT i pokrętła sterowania, aby ustawić parametry wybranego sygnału. Do typowych parametrów należą:

  Częstotliwość: Częstotliwość generowanego sygnału
  Amplituda: Amplituda generowanego sygnału
  Offset: Przesunięcie stałe generowanego sygnału
  Szerokość impulsu: Szerokość impulsu dla sygnałów prostokątnych i impulsowych
  Czas narastania/opadania: Czas narastania i opadania krawędzi impulsu dla sygnałów prostokątnych i impulsowych

  4. Podłącz wyjście generatora:

  Podłącz kabel BNC z wyjścia FUNC oscyloskopu do urządzenia, do którego chcesz podać sygnał testowy.

  5. Włącz generację:

  Naciśnij przycisk RUN, aby uruchomić generowanie sygnału. Sygnał zostanie wyświetlony na kanale 1 oscyloskopu.

  6. Dostosuj wyświetlanie:

  Użyj przycisków i pokrętła sterowania oscyloskopu, aby dostosować skalę wyświetlacza, wyzwalanie i inne parametry wyświetlania sygnału.

  Dodatkowe informacje:



• Generator FNIRSI 1014D umożliwia również modulację amplitudy (AM) i częstotliwości (FM) generowanego sygnału.
  Możesz zapisać wygenerowane sygnały w pamięci oscyloskopu i odtworzyć je później.
  Szczegółowe informacje na temat obsługi generatora można znaleźć w instrukcji obsługi oscyloskopu.

  Przyciski odpowiedzialne za generator sygnałów:

  MODE: Przełączanie trybu pracy (oscyloskop/generator)
  UP iDOWN: Poruszanie się po menu typów sygnałów i parametrów
  SELECT: Zatwierdzanie wyboru parametru
  RUN/STOP: Uruchamianie/zatrzymywanie generacji sygnału
  Pokrętło sterowania: Regulacja parametrów sygnału
